| Plaats van herkomst | Duitsland |
| Merknaam | SIMENS |
| Certificering | CE RoHS |
| Modelnummer | 6ES7350-2AH01-0AE0 |

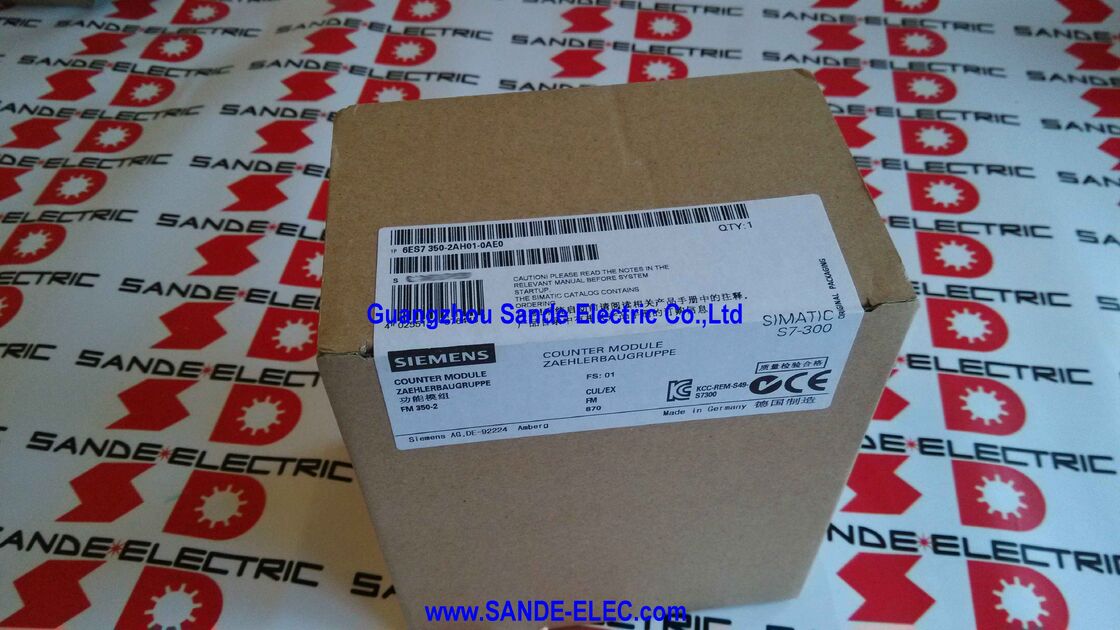

DeSiemens 6ES7350-2AH01-0AE0is de FM 350-2 ¢ de achtkanaals tel- en meetfunctiemodule van Siemens voor het SIMATIC S7-300-systeem.
Waar de ingebouwde hoge-snelheids-telinvoer van compacte S7-300-CPUs twee kanalen biedt bij 10 kHz, verhoogt de FM 350-2 de capaciteit tot acht onafhankelijke kanalen bij 20 kHz,elk in staat om in zijn eigen onafhankelijk gekozen modus te werken, die zelfstandig zijn eigen poortfuncties en outputtoewijzingen configureert.
Voor machines die meerdere encoders moeten controleren, producten moeten tellen op meerdere meetpunten of snelheden moeten meten op meerdere machineassen tegelijkertijd,de FM 350-2 vervangt wat anders een collectie van afzonderlijke intelligente telhardware zou vereisen.
De acht kanalen werken volledig in de eigen processor van de FM 350-2 - onafhankelijk van de scancyclus van de S7-300 CPU. Een encodersignaal bij 20 kHz voltooit een volledige puls in 50 microseconden;geen PLC-scancyclus met een snelheid van 10 ms kan elke puls op deze snelheid betrouwbaar vastleggen met behulp van normale digitale invoerverwerking.
De FM 350-2-hardwaretellers vergrendelen elke puls, ongeacht de huidige werkdruk van de CPU, en de getelde waarde, gemeten frequentie,of de berekende snelheid is beschikbaar in het buffergeheugen van de module voor de CPU om te lezen op de volgende scan.
De vijf bedrijfsmodussen tellen, frequentiemeting, snelheidsmeting, periode-duurmeting en dosering maken de FM 350-2 tot een multifunctionele meetmachine binnen het S7-300-rack.
De modus van elk kanaal wordt onafhankelijk ingesteld, zodat een enkele FM 350-2 tegelijkertijd één kanaal kan gebruiken als lengtemeter voor een transportband, een ander als frequentiemeter voor een stroomsensor,en nog eens twee als snelheidsbewakers voor verschillende machinaxexten.
| Parameter | Waarde |
|---|---|
| Kanalen | 8 |
| Max. frequentie | 20 kHz |
| Type codeerder | NAMUR, 24VDC |
| Digitale invoer | 8 × NAMUR, maximaal 20 kHz |
| Digitale uitgangen | 8 × 24 VDC, 500 mA |
| Breedte van de teller | 32-bits |
| Werkwijze | Aantal, frequentie, snelheid, periode, dosering |
| Modulbreedte | 80 mm |
| Gewicht | 0.5 kg |
| Verbinding | 40 pin (afzonderlijk besteld) |
TellenDe teller accumuleert pulsen van de encoder-invoer, waardoor de 32-bits-telwaarde op elke pulsrand toeneemt of afneemt.Beheersing van poortinvoer (externe signalen of softwarecommando's) wanneer het tellen actief is.
Aan het einde van een telinterval of wanneer een vooraf ingestelde waarde wordt bereikt, wordt de geconfigureerde uitgang geactiveerd door een poort, een relais of een alarm in de machine te activeren.en periodieke tellingsvarianten voor verschillende toepassingsbehoeften.
Frequentie metingtel pulsen over een gedefinieerde poorttijd en rapporteert de frequentie in Hertz. poorttijd is configureerbaar langere poorttijden geven betere nauwkeurigheid bij lage frequenties,kortere poorttijden geven snellere reactie bij hoge frequenties.
Een stroomsensor die 100 pulsen per liter op een stroomsnelheid van 5 liter per minuut genereert, produceert 500 pulsen per minuut (8,33 Hz);de FM 350-2 meet dit en levert de frequentie waarde voor de flow rate berekening in het CPU-programma.
Snelheidsmetingverlengt de frequentiemeting door de pulsfrequentie om te zetten in een snelheidswaarde met behulp van de geconfigureerde encoderresolutie (pulsen per omwenteling).De CPU leest het snelheidsregister in de gegevensbuffer van de FM 350-2 en heeft een directe RPM- of perifere snelheidswaarde voor weergave, logging of gesloten-loop controle.
Meting van de duur van de periodemeet de tijd tussen opeenvolgende encoderpulsen, waardoor een inverse-frequentie-meting wordt bereikt die bij lage snelheden nauwkeuriger is dan directe frequentietelling.
Bij zeer lage snelheden waar een tellingspoort van één seconde slechts een paar pulsen kan vastleggen en dus een slechte frequentieresolutie geeft het meten van de periode tussen de pulsen geeft een veel hogere nauwkeurigheid.
Doseringsmodusis de meest toepassingsspecifieke functie van de FM 350-2.en activeert een output wanneer een geprogrammeerde totale telling (de "dosis") wordt bereikt.
De uitgang regelt rechtstreeks de afgifte van de klep, magnetron of pomp zonder routing door de PLC-scancyclus.
Deze hardware-directe dosering vermijdt de latentie van het lezen van de telling in het PLC-programma en het schrijven van de uitgang in de volgende scan,die van cruciaal belang is bij toepassingen voor hoge snelheidsdosering waarbij een latentie van enkele milliseconden een significante volumefout oplevert.
De ingangsinterface van de FM 350-2 accepteert NAMUR-sensoren ∙ een tweedraadinterface zoals gedefinieerd in IEC 60947-5-6, die veel wordt gebruikt voor nabijheidssensoren in installaties in gevaarlijke gebieden.
NAMUR-sensoren worden aangedreven door het veldapparaat (niet de sensor zelf) en variëren hun stroomverbruik om de twee logische toestanden weer te geven:ongeveer 1 mA voor de inactieve toestand en ongeveer 8 mA voor de actieve toestand.
De NAMUR-interface op de FM 350-2 evalueert deze huidige variatie, allowing connection of sensors installed in Zone 1 or Zone 2 hazardous areas when used with appropriate NAMUR-compatible intrinsic safety barriers (Zener barriers or galvanic isolators) between the sensor and the module.
Dit maakt de FM 350-2 geschikt voor snelheidsmeting en -telling in chemische procesinstallaties en raffinaderijen waar roterende machines in gevaarlijke gebieden snelheidsbewaking vereisen.
Standaard 24V gelijkstroom-nabijheidsschakelaars en -encoders kunnen ook worden aangesloten op de ingangen van de FM 350-2,met een vermogen van niet meer dan 50 W,.
De acht digitale uitgangen van de FM 350-2 werken met een schakelfrequentie tot 500 Hz en kunnen worden geactiveerd op basis van de teller die een programmeerbare vergelijkingswaarde bereikt, zonder tussenkomst van de CPU.Deze hardware-onderbreking output mogelijkheid is de sleutel tot dosering en vergelijking-getriggerde operaties waar de cyclus tijd zaken.
In een vergelijkingsconfiguratie schrijft de CPU via K-Bus-communicatie een doelwaarde in het vergelijkingsregister van de FM 350-2.
Als de teller pulsen verzamelt, vergelijkt de FM 350-2 het totale aantal pulsen met het doel.de FM 350-2 activeert rechtstreeks de bijbehorende output zonder betrokkenheid van de PLC-scancyclus.
De uitgangsreactietijd wordt door de hardware bepaald: typisch in het microsecondenbereik voor de vergelijkingslogic en de uitgangsdriver,in plaats van de milliseconde range PLC scan cyclus tijd die zou gelden als de CPU had om de telling te lezen, vergelijk het in het programma, en schrijf de output in een volgende scan.
Vraag 1: Heeft de FM 350-2 een specifieke voorste aansluiting of encoderkabel nodig, of zijn dit standaard S7-300-accessoires?
De FM 350-2 maakt gebruik van de standaard 40-pool S7-300 voorste aansluiting (6ES7392-1AM00-0AA0 voor schroefcontacten,of 6ES7392-1BM01-0AA0 voor veercontacten) ‡ dezelfde aansluiting die wordt gebruikt door andere 40-pool S7-300 signaalmodulesHet wordt apart besteld en is niet bij de module inbegrepen.
Voor de bedrading van de encoder is een standaard afgeschermde kabel met gedraaide paren geschikt; er is geen eigen kabel of gespecialiseerde encoderconnector nodig.
De bedrading wordt aangesloten op de 40-pool voorste aansluitpunten volgens de terminaltoewijzingstabel van de FM 350-2 in de configuratiedocumentatie.
V2: Kan de FM 350-2 worden geïnstalleerd in een S7-300-uitbreidingsrack die via IM 361 is aangesloten, of moet deze in het centrale rack worden geplaatst?
De FM 350-2 is een functiemodule (FM) die via de K-Bus met de CPU communiceert.
Daarom: de FM 350-2 kan worden geïnstalleerd in uitbreidingsracks die zijn aangesloten op IM 361-interface-modules (K-Bus aanwezig), maar kan niet correct worden gebruikt in uitbreidingsracks die zijn aangesloten via IM 365 (geen K-Bus).
Dit is een van de toepassingsspecifieke beperkingen die bepalen of het IM 365- of IM 360/361-paar geschikt is voor een bepaalde S7-300-configuratie met meerdere rekken.
V3: Welke configuratie-software is bij de FM 350-2 inbegrepen en is deze compatibel met TIA Portal?
De 6ES7350-2AH01-0AE0 bevat een configuratiepakket op CD-ROM. Dit is de STEP 7-functieblokbibliotheek en configuratie-tool die specifiek is voor de FM 350-2, gebruikt met STEP 7 Classic (v5.x).
TIA Portal support for the FM 350-2 is available through STEP 7 in TIA Portal (when using TIA Portal together with the STEP 7 Professional package) or through the FM 350-2's TIA Portal configuration tool available from Siemens Industry Online Support.
Voor systemen die reeds in STEP 7 Classic zijn ontworpen, bevat de meegeleverde CD-ROM alle noodzakelijke configuratie-instrumenten; voor gebruikers van het TIA-portaal:het passende TIA-portal-compatibele pakket moet worden gecontroleerd en afkomstig zijn van Siemens.
V4: Kunnen de kanalen van de FM 350-2 gelijktijdig in verschillende werkwijzen worden gebruikt?
Ja. Elk van de acht kanalen kan onafhankelijk worden geconfigureerd. Binnen een enkele FM 350-2-module kunnen de kanalen tegelijkertijd in verschillende modi werken.kanalen 1 ▌4 in continue tellingsmodus voor de productiehoeveelheidsbewaking, kanalen 5 ̊6 in snelheidsmetingsmodus voor het controleren van de snelheid van de motor en kanalen 7 ̊8 in doseringsmodus voor het regelen van de afgifte.
De configuratie wordt tijdens de inbedrijfstelling via de configuratie-tool ingesteld en naar de module gedownload.
Het CPU-programma leest gegevens van elk kanaal onafhankelijk en heeft toegang tot de juiste gegevensblokstructuren voor de werkingsmodus van elk kanaal.
V5: Wat gebeurt er met de telwaarden van de FM 350-2 als de S7-300 CPU in de STOP-modus gaat?
Wanneer de S7-300 CPU overgaat naar STOP, blijft de tellerhardware van de FM 350-2 actief ∙ de tellers blijven draaien en accumuleren pulsen van aangesloten encoders.
De communicatie van de CPU met de FM 350-2 via de K-Bus stopt in de STOP-modus, zodat de CPU tijdens de STOP-periode geen bijgewerkte telwaarden kan lezen of nieuwe setpoints kan schrijven.
Wanneer de CPU terugkeert naar RUN, wordt de K-Bus-communicatie hervat en kan de CPU de huidige telwaarden lezen.die de getallen weerspiegelen die tijdens het STOP-interval zijn opgebouwd.
Dit gedrag is belangrijk voor doserings- en teltoepassingen waarbij materiaal tijdens een korte CPU-STOP door de machine kan blijven bewegen.
