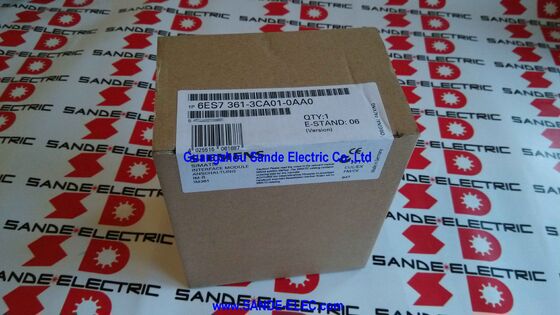

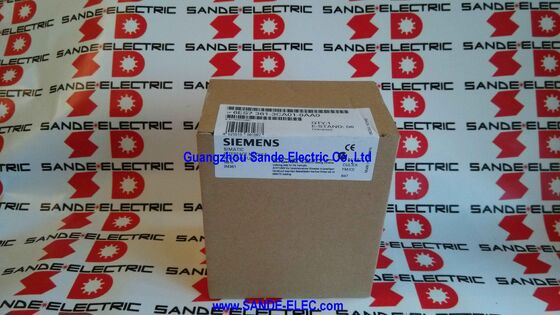

Siemens 6ES7361-3CA01-0AA0 | SIMATIC S7-300 IM 361 — Uitbreidingsrack Ontvangende Interface Module, 24VDC, K-Bus Pass-Through, 0.8A Backplane, Max 10m Kabel

Overzicht

De Siemens 6ES7361-3CA01-0AA0 is de IM 361 — de ontvangende interface module die in S7-300 uitbreidingsracks wordt geïnstalleerd om de link te voltooien die is ingesteld door de IM 360 in het centrale rack. Elke S7-300 multi-rack configuratie gebouwd rond de IM 360/361 koppeling heeft minimaal één van deze nodig: één IM 361 per uitbreidingsrack, die de gegevens ontvangt die vanaf de IM 360 van het centrale rack worden verzonden en de S7-300 backplane bus — inclusief de kritieke K-Bus — beschikbaar maakt voor elke module die in het uitbreidingsrack is geïnstalleerd.

De K-Bus functionaliteit is wat het IM 360/361 paar fundamenteel onderscheidt van het eenvoudigere IM 365 uitbreidingspaar. De IM 365 verbindt één uitbreidingsrack met het centrale rack, maar routeert bewust de K-Bus niet — wat betekent dat functie modules (FM's) en bepaalde communicatieprocessors die via de K-Bus met de CPU communiceren, niet in een IM 365 uitbreidingsrack kunnen worden geïnstalleerd.

De IM 361 daarentegen routeert de volledige K-Bus naar zijn rack, waardoor elke geïnstalleerde module — inclusief FM's voor positioneringsregeling, PID-regeling, tellen en nokkenbesturing — volledige toegang krijgt tot de communicatiebus van de CPU. Voor systeemarchitecten die functie modules over meerdere racks moeten verdelen, is de IM 361 de enige weg.

Belangrijkste Specificaties

Drie-Rack Architectuur — IM 360 + Drie IM 361 Eenheden

De S7-300 multi-rack architectuur met IM 360/361 ondersteunt in totaal maximaal vier racks — één centraal rack (rack 0, met de IM 360) en maximaal drie uitbreidingsracks (racks 1, 2 en 3, elk met één IM 361).

De verbindingskabel (6ES7368-3BB01-0AA0 of vergelijkbaar, apart verkrijgbaar) verbindt de IM 360 met de eerste IM 361, en als een tweede en derde uitbreidingsrack nodig zijn, worden volgende IM 361 eenheden daisy-chained vanaf de vorige — elke IM 361 accepteert de inkomende gegevens van de upstream module en geeft deze door aan de downstream IM 361 in het volgende rack, terwijl tegelijkertijd de backplane van het lokale uitbreidingsrack wordt gevoed.

De maximale kabellengte van 10 meter tussen de interface modules bepaalt de fysieke scheiding tussen de racks. In een grote machine met een hoofd- en één of twee satellietkasten, waarbij elke kast een S7-300 rack huisvest, maakt de limiet van 10 meter het mogelijk om racks te verdelen over een machinevoetafdruk van redelijke grootte.

Voor grotere fysieke scheidingen — waarbij de controller een extern paneel meer dan 10 meter verderop moet bereiken — is PROFIBUS DP of PROFINET gedistribueerde I/O (ET 200M, ET 200SP) de geschikte oplossing in plaats van uitbreiding met multi-rack interface modules.

24V DC Externe Voeding — Onafhankelijk van de Verbindingskabel

De IM 361 vereist zijn eigen 24V DC voeding, direct aangesloten op zijn stroomterminals in het uitbreidingsrack — niet afgeleid van of via de verbindingskabel van de IM 360 van het centrale rack.

Deze onafhankelijkheid heeft een praktisch voordeel: de voeding van elk uitbreidingsrack kan onafhankelijk worden geregeld, en het uitbreidingsrack kan worden uitgeschakeld voor onderhoud (modules vervangen, bedrading toevoegen) terwijl het centrale rack met de CPU blijft draaien indien de toepassing dit toelaat.

De 24V DC voeding naar de IM 361 levert ook de backplane bus voeding voor modules die in het uitbreidingsrack zijn geïnstalleerd — de 0.8A backplane stroomlimiet van de IM 361 is de totale beschikbare stroom voor alle modules in dat uitbreidingsrack samen. In een rack met digitale signaalmodules is dit zelden een beperking.

In een rack met speciale functie modules die veel stroom verbruiken, moet het backplane stroombudget worden gecontroleerd tegen de som van het stroomverbruik van alle geïnstalleerde modules.

Status- en Fout-LED's

De IM 361 biedt twee statusindicatoren aan de voorkant:

SF LED (System Fault — rood): Brandt wanneer de verbindingskabel van de upstream module (IM 360 of voorgaande IM 361) ontbreekt, wanneer de upstream module is uitgeschakeld, of wanneer de CPU in de POWER OFF-status staat.

De SF LED-status weerspiegelt direct de linkstatus met de upstream module — een brandende SF LED betekent dat het uitbreidingsrack de verbinding met de CPU heeft verloren.

5VDC LED (groen): Geeft aan dat de 5V interne logische voeding voor de S7-300 backplane bus aanwezig is en binnen specificatie in het uitbreidingsrack. Deze LED bevestigt dat de backplane is ingeschakeld en klaar is om modules in het uitbreidingsrack te voeden.

FAQ

V1: Kan een enkele S7-300 CPU zowel een IM 361 (in een IM 360/361 configuratie) als een IM 365 tegelijkertijd gebruiken?

Nee. Elke S7-300 CPU ondersteunt één uitbreidingsinterface configuratie — ofwel één IM 360 (die naar maximaal drie IM 361 ontvangstmodules stuurt), ofwel een IM 365 paar.

Deze twee interface types kunnen niet worden gemengd in hetzelfde S7-300 station.

De keuze tussen de eenvoudigere IM 365 (lagere kosten, één rack, geen K-Bus) en het volledige IM 360/361 paar (hogere kosten, maximaal drie racks, volledige K-Bus) moet worden gemaakt tijdens het systeemontwerp.

V2: Kunnen functie modules zoals de FM 355 PID module worden geïnstalleerd in een IM 361 uitbreidingsrack?

Ja — dit is de belangrijkste reden om voor IM 361 te kiezen boven de eenvoudigere IM 365. De IM 361 routeert de K-Bus (C-Bus) naar het uitbreidingsrack, waardoor functie modules directe communicatietoegang tot de CPU krijgen.

FM's zoals FM 355 (temperatuurregeling), FM 350 (tellen), FM 351 (positionering) en FM 352 (elektronische nokkenbesturing) vereisen allemaal K-Bus communicatie en kunnen normaal functioneren in een IM 361 uitbreidingsrack. Hetzelfde geldt voor bepaalde communicatieprocessors met K-Bus functies.

Merk op dat de STEP 7 hardwareconfiguratie de fysieke locatie van elke FM in het rack-adres schema correct moet weergeven.

V3: De IM 361 vereist 24VDC externe voeding. Is deze voeding inbegrepen bij de module of moet deze apart worden geleverd?

De 24V DC voeding is niet inbegrepen bij de IM 361 — het is een extern geleverde voedingsbron die in het uitbreidingsrack moet worden voorzien. Een SIMATIC PS 307 voeding module (geïnstalleerd in het uitbreidingsrack links van de IM 361) is de standaard Siemens oplossing, die AC-netspanning omzet naar 24V DC voor zowel de IM 361 als de modules in het uitbreidingsrack. Als alternatief kan de bestaande 24V DC paneelvoeding de stroomterminals van de IM 361 direct voeden als er voldoende capaciteit beschikbaar is.

V4: Welke verbindingskabel wordt gebruikt tussen de IM 360 en IM 361, en welke lengtes zijn beschikbaar?

De verbindingskabel voor het IM 360/361 paar wordt apart besteld onder catalogusnummer 6ES7368-3BB01-0AA0 (1m), 6ES7368-3BC51-0AA0 (2.5m), of vergelijkbare aanduidingen voor andere lengtes tot 10m.

De kabel heeft een specifiek connectorprofiel dat past op de kabelinterfacepoorten van de IM 360 en IM 361. Standaard DIN-kabel of generieke kabel kan niet worden vervangen.

De maximaal toegestane kabellengte tussen twee interface modules (IM 360 naar IM 361, of IM 361 naar IM 361) is 10 meter — dit is een harde elektrische limiet, geen aanbeveling.

V5: De uitfaseringsdatum is januari 2023. Betekent dit dat de IM 361 niet meer beschikbaar is?

Uitfasering (PM400) betekent dat Siemens is begonnen met het verwijderen van het product uit de actieve verkoop — niet dat het onmiddellijk onbeschikbaar werd. Producten blijven doorgaans te koop bij Siemens en geautoriseerde distributeurs gedurende een overgangsperiode na de uitfaseringsdatum, met beschikbaarheid afhankelijk van de voorraad.

Nadat de Siemens voorraad is uitgeput, blijft de industriële surplusmarkt gebruikte en gereviseerde eenheden aanbieden. De bredere context is dat het S7-300 platform zelf overgaat naar end-of-sale, waarbij Siemens migratie naar SIMATIC S7-1500 aanbeveelt.

Voor onderhoud van bestaande multi-rack S7-300 installaties blijven zowel de IM 360 als de IM 361 voor de hand liggende reserveonderdelen voor de voorzienbare toekomst.
