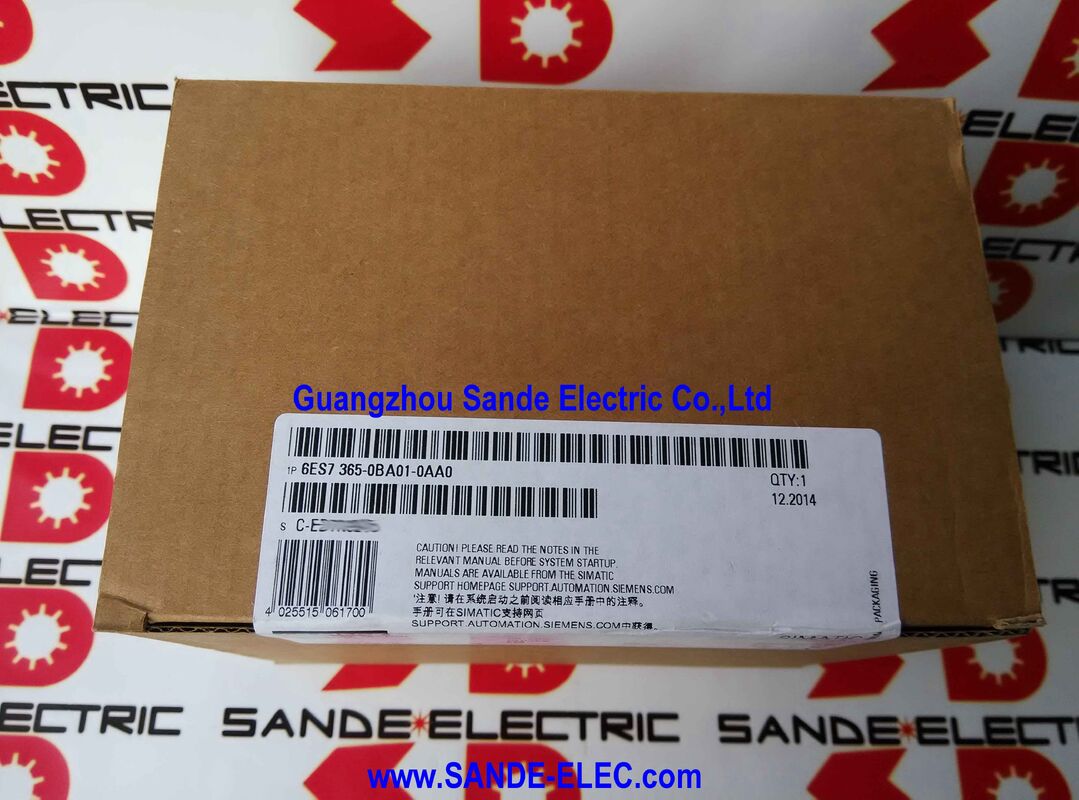

Interface-module 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

Siemens 6ES7365-0BA01-0AA0 ∙ SIMATIC S7-300 IM 365 ∙ Expansion Rack Interface Module Pair, 1m aansluitkabel, geen K-Bus, 1,2A stroomvoorziening, 40×125×120mm

Overzicht

DeSiemens 6ES7365-0BA01-0AA0is de IM 365 de interface module paar dat een SIMATIC S7-300 systeem laat groeien buiten zijn single-rack grenzen.en communicatiemodules naast de CPU en de voedingsbron.

Wanneer een machine of een proces meer I/O-punten of extra functiemodules vereist dan één rack biedt, overbrugt de IM 365 de kloof: twee module-slots één in het centrale rack,een in de uitbreiding rack worden het gegevenspad tussen de twee racks, waardoor de beschikbare moduleposities van de PLC effectief worden uitgebreid.

De gepaarde levering is een van de praktische technische verfijningen van de IM 365.

In plaats van twee afzonderlijke interfacemodules te bestellen en een aansluitkabel te kopen, worden de 6ES7365-0BA01-0AA0 als een fabrieksmatched set geleverd: de IM 365-zendmodule (voor rack 0),de IM 365-ontvangmodule (voor rack 1)De modules worden in de fabriek getest als een paar, de kabel is geïntegreerd in plaats van een afzonderlijke aansluiting,en de inbedrijfstelling is simpelweg een kwestie van het installeren van één module in elk rek.

De kabellengte bedraagt 1 m ′′, wat betekent dat de twee rekken binnen 1 m van elkaar moeten worden geïnstalleerd, meestal in dezelfde kast of op aangrenzende DIN-spooronderdelen.

Belangrijkste specificaties

Geen K-Bus routing

Het belangrijkste technische kenmerk van de IM 365 is het gebrek daaraan: de communicatiebus van de S7-300 (K-Bus of C-Bus) wordt niet naar het uitbreidingsrack geleid.

Dit is geen verzuim, maar een bewuste architecturale keuze die bepaalt waar de IM 365 in de S7-300-uitbreidingshiërarchie past.

De communicatiebus (K-Bus) is het kanaal waarop bepaalde S7-300-modules (functiemodules (FMs) en communicatieprocessors (CP's)) rechtstreeks met de CPU communiceren.

Een SIMATIC FM 355 PID-besturingsmodule, bijvoorbeeld, wisselt gegevens uit met de CPU via de K-Bus; een FM 351 positioneringsmodule doet hetzelfde.

Deze modules vereisen de werking van de K-Bus. Wanneer ze in een rack zijn geïnstalleerd die is verbonden met een IM 365, bereikt de K-Bus ze niet.en ze kunnen niet communiceren met de CPU waardoor hun installatie in de uitbreiding rack onmogelijk.

De alternatieve interfacemodule de IM 360/361-paar (zenden: 6ES7360-3AA01-0AB0, ontvangen:6ES7361-3CA01-0AB0) ?? de K-Bus naar uitbreidingsracks routert en FM's en CP's in uitbreidingsracks kan installeren.

De afweging is dat het 360/361-paar duurder en fysiek groter is en de kabel niet permanent is bevestigd.

Voor het merendeel van de uitbreidingsvereisten van de S7-300 toevoeging van meer digitale input- en outputmodules, meer analoge modules, meer capaciteit voor standaardsignaalmodules de IM 365's eenvoudiger,Een goedkope architectuur is volkomen voldoende..

Stroombegroting ¥ 1,2 A in totaal, 0,8 A per rek

De IM 365 levert de stroomvoorziening voor de modulebus van het uitbreidingsrack, die via de interface wordt getrokken van de stroomvoorziening van het centrale rack.

De totale beschikbare stroom via de IM 365 bedraagt 1,2 A bij de achtervlakspanning waarvan de modules in elk rack niet meer dan 0,8 A kunnen verbruiken.Dit energiebudget beperkt het aantal en het type modules dat in het uitbreidingsrack kan worden geïnstalleerd.

De meeste standaard S7-300-digitale signaalmodules verbruiken 80-110mA van de 5V-toevoer van de achtergrond.Een uitbreidingsrack met acht standaard 16-kanaals digitale invoer- of uitvoermodules zou ongeveer 640 ¢ 880 mA ¢ op de bovengrens van wat de IM 365 kan leveren.

Voor modules met een hogere stroom (bepaalde analoge modules of speciale functiemodules die meer stroom opnemen) moet de achtervlakstroom van het uitbreidingsrack worden opgeteld en tegen de 0 worden gecontroleerd.8A-grens voordat de configuratie is afgerond.

Wanneer het vermogen van het uitbreidingsrack de limiet van de IM 365 nadert, moet de ingenieur overwegen het aantal modules te beperken,het station in twee kleinere racks splitsen (niet mogelijk met de IM 365, die slechts één uitbreidingsrack ondersteunt), of een upgrade naar een aparte voedingsmodule in het uitbreidingsrack.

Het IM 360/361 alternatief Wanneer IM 365 niet voldoende is

De beperking van de IM 365 tot één uitbreidingsrack en de uitsluiting van K-Bus routing zijn de factoren die bepalen of IM 365 of IM 360/361 de juiste keuze is voor een bepaalde toepassing.

Een eenvoudig besluitvormingskader:

GebruikIM 365wanneer: er slechts één uitbreidingsrack nodig is, alle modules in het uitbreidingsrack standaardsignalmodules zijn (geen FM's of CPs) en de gecombineerde achtergrondstroombelasting binnen de limiet van 0,8A per rack ligt.

GebruikIM 360/361wanneer: meer dan één uitbreidingsrack nodig is (IM 360/361 ondersteunt maximaal drie uitbreidingsracks), moeten functiemodules of communicatieprocessors in uitbreidingsracks worden geïnstalleerd,of de eisen aan de achtervlakstroom de voedingscapaciteit van de IM 365 overschrijden.

Het ontwerp van de IM 365 met één paar, één rack en geen K-Bus is precies afgestemd op eenvoudige I/O-uitbreidingstoepassingen die het merendeel van de uitbreidingsbehoeften van de S7-300 vertegenwoordigen.

Voor deze toepassingen biedt het alles wat nodig is tegen lagere kosten en een eenvoudiger installatie dan de volledige IM 360/361-oplossing.

Veelgestelde vragen

V1: Kan een enkele S7-300 CPU tegelijkertijd zowel een IM 365 als een IM 360/361 paar gebruiken?

Nee. De S7-300 CPU ondersteunt één uitbreidingsinterfaceconfiguratie: één IM 365-paar (één uitbreidingsrack) of één IM 360/361-zendmodule met maximaal drie IM 361-ontvangmodules.Deze interfacetypen kunnen niet worden gemengd in hetzelfde S7-300-station.

De keuze tussen de twee moet worden gemaakt tijdens het systeemontwerp en de hardwareconfiguratie in de HW Config van STEP 7 moet het daadwerkelijk geïnstalleerde interfacetype weerspiegelen.

V2: Wat is het maximale aantal signaalmodules dat in het IM 365-uitbreidingsrack kan worden geïnstalleerd?

Het uitbreidingsrack kan maximaal 8 signaalmodules (hetzelfde maximum als het centrale rack) bevatten, onder voorbehoud van het achtervlakstroombudget van 0,8A voor het uitbreidingsrack.

Het werkelijke aantal modules is afhankelijk van het huidige verbruik van elke geïnstalleerde module. Een rack van acht standaard 16-kanaals digitale I/O-modules is meestal binnen het budget.een rack van modules met een hoger stroomverbruik kan worden beperkt tot minder posities.

De hardwareconfiguratie-tool STEP 7 zal configuratiefouten melden als de totale stroom de beschikbare stroomvoorziening overschrijdt.

V3: De aansluitkabel is permanent bevestigd. Wat gebeurt er als de kabel beschadigd raakt?

De 1m verbindingskabel is niet vervangbaar – het is een integraal onderdeel van het IM 365 modulepaar.het gehele IM 365-paar moet worden vervangen.

Dit is een onderhoudsoverweging bij de planning van de kabelverbinding tussen rekken: de kabel moet worden geleid door een kabelleiding die haar beschermt tegen mechanische schade,met voldoende service-lus om de rekken voor onderhoud naar voren te trekken zonder de kabel te belasten.

V4: Kan het IM 365-uitbreidingsrack een ander type S7-300-rack zijn (bijv. met een andere lengte rail)?

Het uitbreidingsrail kan een standaard S7-300 montage rail zijn, inclusief rails van verschillende lengtes van de centrale rack rail.De IM 365 ontvangmodule wordt geïnstalleerd in de linkerste slot van de montage rail van het uitbreidingsrack, en de resterende slots zijn beschikbaar voor signaalmodules.

Het uitbreidingsrack vereist een eigen S7-300-stroomvoorzieningsmodule (PS 307-serie) indien de modules in het uitbreidingsrack stroom uit het elektriciteitsnet trekken.2A stroom die via de IM 365-verbinding wordt geleverd, kan voldoende zijn voor de energiebehoeften van het achtervlak zonder een afzonderlijke PS in het uitbreidingsrack, afhankelijk van de module mix.

V5: Heeft de uitbreiding van de IM 365 invloed op de scantijd van de S7-300 en zijn er functionele beperkingen voor de modules in het uitbreidingsrack?

De toevoeging van een uitbreidingsrack via IM 365 voegt een kleine hoeveelheid toe aan de CPU-scancyclus. De CPU moet de uitgebreide I/O in elke scan opnemen.Deze extra cyclustijd is meestal verwaarloosbaar voor standaardtoepassingen..

De functionele beperking is de K-Bus-beperking:FM's (functiemodules) en CP's (communicatieprocessors) die K-Bus-communicatie met de CPU vereisen, kunnen niet in het IM 365-uitbreidingsrack worden geïnstalleerd en zullen daar niet correct werken.

Standaard digitale en analoge signaalmodules (SM 321/322/323/331/332/334 reeks) hebben geen dergelijke beperking en werken normaal in de uitbreidingsrack.
