Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — Analoge Aansturingsinterface voor 4 Assen via PROFIBUS DP, 24V DC Ingang, ±10V Analoge Setpoint Uitgang, TTL/SSI Encoder, Versie D

Overzicht

De Siemens 6FC211-0BA01-0AA4 is de ADI4 (Analog Drive Interface for 4 Axes), vervaardigd door Siemens' CNC-specifieke productie-eenheid in Nanjing, China. Als Versie D van de ADI4-hardware vertegenwoordigt deze module een volwassen revisie in de levenscyclus van het product, met geaccumuleerde ontwerpverbeteringen en behoud van volledige functionele en softwarecompatibiliteit met de SINUMERIK ADI4-specificatie.

De technische rol van de ADI4 pakt een aanhoudende integratie-uitdaging aan bij retrofits van CNC-werktuigmachines en hybride installaties: SINUMERIK CNC's communiceren met servo- en spindelaandrijvingen via PROFIBUS DP met behulp van digitale protocolberichten, maar een grote geïnstalleerde basis van analoge servo-versterkers — waaronder de wijdverbreide SIMODRIVE 611 analoge serie en vele servo-versterkers van derden — accepteren snelheidscommando's alleen als analoge spanningssignalen van ±10V.

Zonder de ADI4 staat een systeemontwerper voor de keuze om alle aandrijvingen te vervangen (hoge kosten, langere stilstand) of de moderne CNC te negeren (verlies van programmeermogelijkheden en diagnostische functies). De ADI4 elimineert deze keuze.

Aangesloten als een PROFIBUS DP-slave op de equidistante bus, ontvangt de module digitale snelheidssetpoints van de CNC in elke buscyclus, converteert deze naar analoge spanningen van ±10V op zijn vier uitgangskanalen, en leest tegelijkertijd incrementele of SSI-encoderfeedback van elke as.

De encodergegevens worden intern verwerkt, verpakt in PROFIDrive-profielberichtframes en teruggestuurd naar de CNC via PROFIBUS — waardoor de CNC-controller realtime positie- en snelheidsactuele waarden in digitale vorm krijgt, ook al zijn de fysieke aandrijvingen analoog.

Voor de CNC presenteert de ADI4 vier digitale servo-assen; voor de aandrijvingen presenteert het vier conventionele analoge commando-signalen van ±10V. Beide zijden zien de interface die ze verwachten.

Belangrijkste Specificaties

Versie D Hardware — Wat het in de praktijk betekent

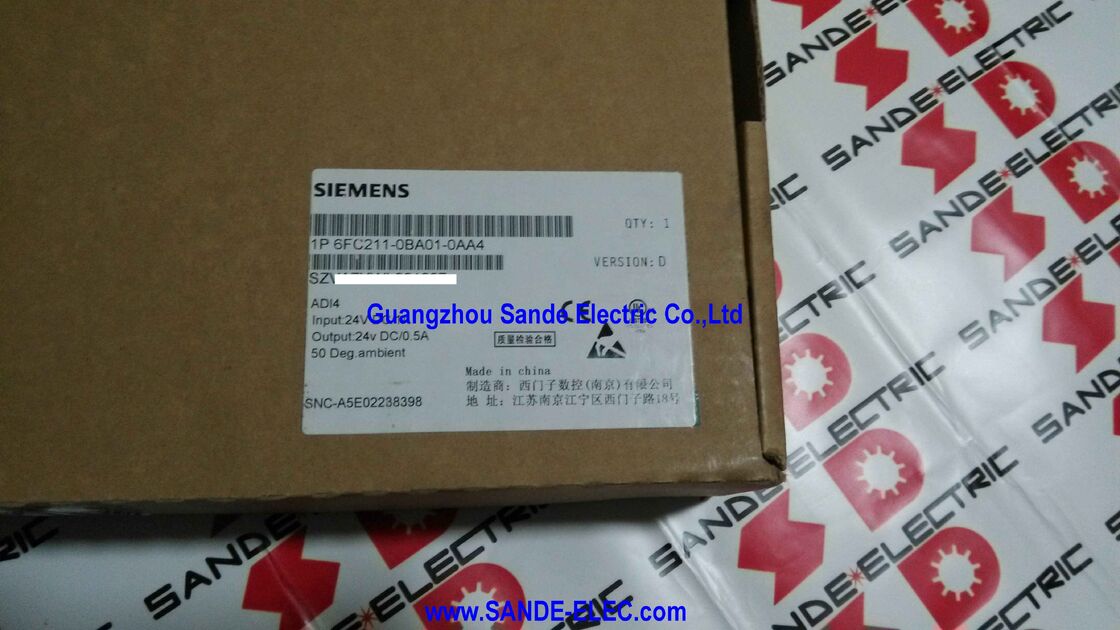

De markering "VERSION: D" op het productlabel identificeert de hardwarerevisie van deze ADI4-eenheid. Siemens gebruikt opeenvolgende versieletters (A, B, C, D...) om wijzigingen in het fysieke hardwareontwerp bij te houden — componentupdates, revisies van PCB-lay-outs of productieverbeteringen — terwijl de functionele specificatie en software-interface consistent blijven over de versies.

Versie D van de ADI4 is een late revisie die profiteert van de volwassenheid van het ontwerp.

Vroege hardwareversies van elke ingebedde bewegingscontrolemodule kunnen errata bevatten met betrekking tot specifieke operationele randgevallen, componenttoleranties of EMC-prestaties onder specifieke installatieomstandigheden. Latere versies pakken deze aan via gerichte hardwarewijzigingen.

Versie D-eenheden afkomstig uit productiebatches van dit tijdperk vertegenwoordigen een betrouwbare, goed gekarakteriseerde hardwarebasis voor machine-installatie of vervanging.

Vanuit het perspectief van de commissioning engineer worden alle ADI4-hardwareversies identiek geconfigureerd via de SINUMERIK Toolbox of SIMOTION SCOUT — de versieletter verandert geen enkele parameterinstelling, PROFIBUS-configuratiestap of as-toewijzingsprocedure.

Equidistante PROFIBUS DP — De niet-onderhandelbare vereiste

Eén vereiste moet duidelijk worden begrepen voordat de ADI4 wordt gespecificeerd: deze werkt uitsluitend op een equidistante (isochrone) PROFIBUS DP, niet op een standaard asynchroon DP-segment.

Standaard PROFIBUS DP werkt met variabele inter-cyclus timing — de master bevraagt slaves zo snel als hij kan, maar de exacte starttijd van elke buscyclus varieert enigszins.

Deze variabiliteit is irrelevant voor I/O-modules, maar fataal voor servo-besturing: de CNC moet precies weten wanneer de snelheidssetpoint is toegepast en wanneer de encoderactuele waarde is vastgelegd, anders kunnen zijn snelheids- en positiecontrollers niet functioneren met de bandbreedte en stijfheid die nodig is voor bewerking.

Equidistante PROFIBUS DP dwingt een vaste, herhalende bustijd (Tdp) af die gesynchroniseerd is met de interne positiebesturingscyclus van de CNC.

Elk apparaat op de bus — inclusief de ADI4 — zendt en ontvangt in deterministische tijdslots binnen elke Tdp-periode.

De ADI4 past de ontvangen digitale setpoint toe op zijn analoge uitgangen op een vast punt in elke cyclus en legt de encoder-tellerstand vast op hetzelfde vaste punt, waardoor de CNC een consistent, latentie-bekend feedbackpad krijgt.

De minimale Tdp ondersteund door de ADI4 is 2ms — waardoor de positiebesturingslus tot 500Hz kan draaien.

Voor de meeste conventionele frees-, draai- en slijptoepassingen is dit volledig toereikend.

De equidistante PROFIBUS-modus wordt geactiveerd en geconfigureerd via de SINUMERIK opstarttools of de isochrone DP-configuratie van STEP 7/TIA Portal.

Analoge Uitgang en Encoder Ingang — Verbindingsdetails

Analoge uitgang (connector X3): Vier analoge uitgangskanalen van ±10V DC worden aangesloten op de snelheidsreferentie-ingang (Nset of ±10V terminal) van elke as-aandrijving. Kabels moeten afgeschermde twisted-pair zijn, met de afscherming geaard op de PE-rail van het aandrijfkast.

Het routeren van analoge signaalkabels weg van stroomkabels is essentieel om geïnduceerde ruis op het laagspanningssignaal te voorkomen — zelfs 10–20mV ruis op een setpoint van ±10V vertegenwoordigt 0,1–0,2% snelheidsfout bij volle snelheid, wat zich na verloop van tijd opstapelt in de positielus.

Encoder ingang (connectoren X4-1, X4-2, X5-1, X5-2): Elke van de vier encoder-ingangsconnectoren accepteert ofwel een TTL (5V differentiële, RS422) incrementele encoder of een SSI absolute encoder.

De 24V DC uitgang van de module (24V / 0.5A) voedt de encoders via dezelfde connector — waardoor een aparte 24V encoder-voeding overbodig is op assen die 24V HTL-encoders gebruiken met geschikte signaalniveau-aanpassing, hoewel 5V RS422-encoders stroom trekken uit de interne 5V voeding van de module.

De encoder-signalen worden verwerkt via het interne teller- en interpolatiecircuit van de ADI4: de A/B-kwadratuurpulsen van elke incrementele encoder worden geteld met ×4 flankdetectie, vervolgens vermenigvuldigd met een factor 2048 als extra fijne-resolutie substitutiebits voordat ze via PROFIBUS naar de CNC worden verzonden.

Dit geeft een 2500 pulsen/omwenteling encoder een effectieve resolutie van meer dan 20 miljoen tellingen per omwenteling zoals gezien door de CNC-positiecontroller — ver voorbij de mechanische nauwkeurigheid van het aandrijfsysteem en ervoor zorgend dat de positielus nooit wordt beperkt door encoder-kwantisatie.

Installatieomgeving en Derating Overwegingen

Het label specificeert 50°C als de maximale omgevingstemperatuur. Dit is de temperatuur van de lucht direct rond de ADI4 in de besturingskast, niet de buitentemperatuur van de kast. In dicht opeengepakte panelen — met name die ook servo-versterkers en voedingen bevatten die aanzienlijke warmte genereren — kan de interne kasttemperatuur aanzienlijk hoger zijn dan de externe omgevingstemperatuur.

Thermisch beheer van de kast (ventilatie, warmtewisselaars, ventilator-koeling) moet ervoor zorgen dat de locatie van de ADI4 binnen het paneel niet boven de 50°C komt.

De ADI4 is alleen geschikt voor gebruik in een gesloten besturingskast — open installatie is niet toegestaan.

De behuizing biedt de vereiste bescherming tegen geleidend stof en metaaldeeltjes die onvermijdelijk aanwezig zijn in werkomgevingen van werktuigmachines.

De aardingsschroef (M6) op de behuizing van de ADI4 moet worden aangesloten op de PE-rail van de kast om ervoor te zorgen dat de chassis-aarding van de module correct is gerefereerd en de EMC-prestaties behouden blijven.

FAQ

V1: Is de 6FC211-0BA01-0AA4 hetzelfde product als 6FC5211-0BA01-0AA4 en kunnen ze onderling uitwisselbaar worden gebruikt?

Beide dragen de productnaam ADI4 en voeren dezelfde functie uit — analoge aandrijvingsinterface voor 4 assen via PROFIBUS DP. Het 6FC211-voorvoegsel identificeert de Siemens Nanjing (China) productielijn, terwijl 6FC5211 het wereldwijde/Europese markt-onderdeelnummer is.

Beide varianten worden geproduceerd volgens dezelfde SINUMERIK ADI4 functionele specificatie en worden identiek geconfigureerd in de opstarttools van de CNC. In de meeste werktuigmachine-toepassingen zijn ze uitwisselbaar.

Echter, bij het bestellen als vervangend onderdeel voor een specifieke machine, moet het onderdeelnummer op de leveringsdocumentatie of machine-documentatie worden gematcht, en elke hardwareconfiguratie aan de CNC-zijde moet worden geverifieerd om te bevestigen dat de PROFIBUS GSD-bestandsversie van de vervangende eenheid wordt geaccepteerd door de bestaande NCU-software.

V2: De uitgang wordt vermeld als "24V DC / 0.5A." Is dit een aparte voeding-uitgang, of is het de encoder-voeding?

De 24V DC / 0.5A uitgang op de ADI4 is de encoder-voeding — een gereguleerde, kortsluitingsbeveiligde 24V uitgang die HTL-encoders voedt (die een 24V voeding vereisen) aangesloten op de encoder-ingangskanalen van de ADI4.

De limiet van 0.5A is de totale gecombineerde stroom die beschikbaar is voor alle vier de encoderkanalen; elke encoder trekt typisch 50–200mA. Encoders die het totale budget van 0.5A overschrijden, vereisen een externe 24V voeding.

TTL (5V) encoders trekken stroom uit de eigen interne 5V voeding van de ADI4 en verbruiken niet de 24V / 0.5A uitgang.

V3: Hoe wordt het PROFIBUS-adres ingesteld op de ADI4, en wanneer wordt een nieuw adres van kracht?

Het PROFIBUS-adres wordt ingesteld met behulp van het DIL-schakelaarblok S2 op de ADI4-module. De schakelaars coderen het adres in binaire vorm; het acceptabele adresbereik is 1 tot 125 (standaard PROFIBUS-adressering, met uitzondering van gereserveerde adressen).

Een nieuw ingesteld adres wordt pas van kracht na een stroomonderbreking/aan-cyclus — het veranderen van de schakelaarpositie terwijl de module is ingeschakeld, verandert het actieve adres niet onmiddellijk. Het adres ingesteld op S2 moet exact overeenkomen met het slave-adres dat aan deze ADI4 is toegewezen in de hardwareconfiguratie van de CNC (Toolbox of HW Config); een mismatch zorgt ervoor dat de ADI4 niet kan deelnemen aan de PROFIBUS DP-ring bij het opstarten.

V4: Kunnen twee ADI4-modules worden geconfigureerd op dezelfde PROFIBUS DP-ring, en wat is het maximale totale aantal assen?

Meerdere ADI4-modules kunnen op dezelfde equidistante PROFIBUS DP-ring werken, elk met zijn eigen PROFIBUS-adres en vier analoge as-kanalen.

Tot vier ADI4-modules kunnen typisch per CNC-systeem worden geconfigureerd, afhankelijk van het CNC-type (802D, 840D, 840Di), wat een maximum van 16 analoge aandrijfassen totaal oplevert in een volledig ADI4-gebaseerd systeem.

Elke module moet een uniek PROFIBUS-adres hebben, en de gecombineerde PROFIBUS-communicatiebelasting van alle DP-slaves plus alle andere DP-slaves moet binnen de minimale equidistante cyclustijd (Tdp ≥ 2ms) blijven die alle ADI4-modules kunnen voldoen.

V5: Welke diagnostische informatie bieden de LED-indicatoren van de ADI4 tijdens het oplossen van problemen?

De ADI4 heeft twee dubbelfunctie-LED's, H1 en H2, die elk twee staten weergeven, afhankelijk van de foutconditie:

H1 (PW/TMP): Wanneer solide brandend, geeft het de normale status na inschakelen aan.

Wanneer H1 een TMP (temperatuur) fout aangeeft, signaleert het dat de interne temperatuur van de module de beschermingsdrempel heeft overschreden — een oververhittingstoestand die kan voortkomen uit onvoldoende kastventilatie of overmatige omgevingstemperatuur op de locatie van de module.

H2 (EXCH/RDY): In normale werking geeft H2 solide brandend aan dat de module gereed is en actief in PROFIBUS-communicatie (RDY). H2 knipperend geeft aan dat er een PROFIBUS-berichtframe-uitwisseling (EXCH) actief plaatsvindt — tijdens opstartonderhandeling of parameterdownload.

H2 uit terwijl H1 brandt, geeft doorgaans aan dat de PROFIBUS-verbinding op fysiek niveau is tot stand gebracht, maar dat er geen cyclische data-uitwisseling plaatsvindt — controleer de PROFIBUS-adresmatch en de CNC-hardwareconfiguratie.
