| Plaats van herkomst | Duitsland |
| Merknaam | SIMENS |
| Certificering | CE RoHS |
| Modelnummer | 6FC5312-0DA01-0AA0 |

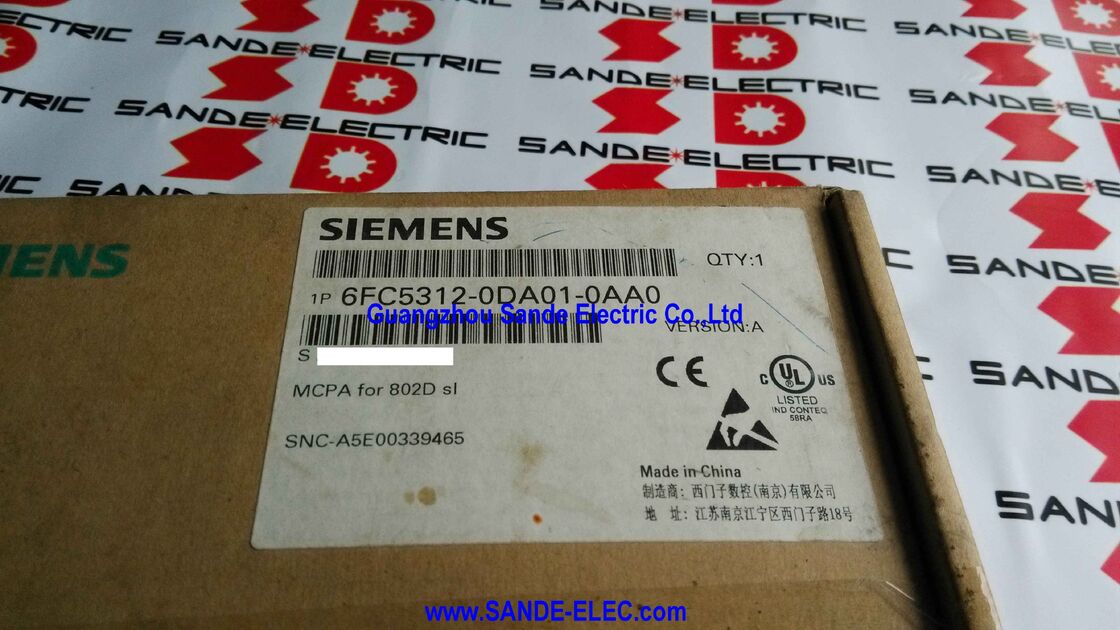

De Siemens 6FC5312-0DA01-0AA0 is de MCPA — een compacte maar functioneel belangrijke module in het SINUMERIK 802D sl CNC-systeem.
De aanduiding MCPA omvat beide functies in één naam: Machine Control Panel interface (de MCP-verbinding via platte kabel) en analoge uitgang (de ±10V spindelreferentie).
Deze twee functies delen één fysieke module omdat ze samen voorkomen in hetzelfde CNC-installatiescenario: het 802D sl Machine Control Panel is direct naast de display-eenheid gemonteerd, verbonden via deze interface module, en dezelfde installatie gebruikt doorgaans een analoge spindelaandrijving die de ±10V commando-uitgang vereist die de MCPA tegelijkertijd levert.
De SINUMERIK 802D sl is Siemens' instap- tot middenklasse CNC-besturing voor frees- en draaibanken, gepositioneerd om volledige CNC-functionaliteit te bieden tegen kosteneffectieve hardware-niveaus.
In veel werktuigmachines uitgerust met de 802D sl is de spindelaandrijving een analoge frequentieomvormer (VFD) of analoge servo-aandrijving — een volwassen technologie die een spanning tussen -10V en +10V gebruikt als snelheidsreferentie.
De analoge uitgang van de MCPA levert deze ±10V referentie rechtstreeks van de 802D sl CNC, waarbij de geprogrammeerde spilsnelheid (S-commando in het NC-programma) wordt omgezet in een analoge spanning die de spindelaandrijving uitvoert.
Zonder de MCPA zijn twee functies tegelijkertijd niet beschikbaar: de analoge spindel kan niet worden aangestuurd vanuit de CNC, en het 802D sl MCP (het bedieningspaneel van de machine met knoppen voor handmatige assen, spindel-override-regeling en voedings-override) kan niet worden aangesloten via zijn speciale platte kabelpad.
De MCPA is daarom een noodzakelijk onderdeel in elke 802D sl installatie die een analoge spindel en het standaard MCP gebruikt.
| Parameter | Waarde |
|---|---|
| Analoge uitgang | 1 × ±10V (spindelreferentie) |
| MCP-interface | Platte kabel naar 6FC5303-0AF30-1AA0 |
| PCU-interface | X110 connector |
| Gewicht | 0,30 kg |
| Herkomst | China |
| Compatibele CNC | SINUMERIK 802D sl |
| Compatibele MCP | 6FC5303-0AF30-1AA0 |
| Status | Reserveonderdeel |
Het ±10V signaal is de universele analoge taal tussen een CNC-besturing en een analoge spindelaandrijving. Wanneer de machineoperator of het NC-programma een spilsnelheid aanstuurt — zeg, 3000 RPM voor een freesoperatie — berekent de 802D sl CNC de juiste uitgangsspanning op basis van de geconfigureerde maximale spilsnelheid, schaalt deze proportioneel en voert die spanning uit vanaf de analoge uitgangsterminal van de MCPA.
Als de maximaal geconfigureerde snelheid 6000 RPM is en de aangestuurde snelheid 3000 RPM is, is de uitgang +5V. De draairichting van de spindel (M03 voor vooruit, M04 voor achteruit in standaard G-code) wordt weergegeven door de polariteit: positieve spanningen voor de ene richting, negatieve voor de andere.
De spindelaandrijving — die een Siemens MICROMASTER, een Siemens G120, of een VFD van derden kan zijn — ontvangt deze spanning op zijn analoge ingangsterminal, zet deze om in een frequentie- of koppelcommando voor zijn motor, en laat de spindel op de aangestuurde snelheid draaien.
De gehele gesloten lus spindelsnelheidsregeling bevindt zich in de aandrijving en motor; de rol van de CNC is simpelweg het leveren van de spanningssetpoint.
Deze analoge spindelinterface wordt al tientallen jaren gebruikt in werktuigmachine CNC-systemen en blijft volledig praktisch voor bewerkingscentra waarbij de spilsnelheid niet tientallen keren per seconde hoeft te veranderen of gesloten-lus snelheidsregeling van de CNC vereist.
Voor spindelsnelheidsregeling binnen de regelkring van de CNC biedt een digitale aandrijfinterface (zoals PROFIBUS of DRIVE-CLiQ) hogere prestaties, maar de analoge ±10V benadering is kosteneffectief en betrouwbaar voor de meerderheid van de algemene werktuigmachine spindeltoepassingen.
Het SINUMERIK 802D sl Machine Control Panel (MCP) is de rij knoppen, schakelaars en override-regelaars die de machineoperator tijdens het bewerken gebruikt — spindel starten en stoppen, voedingsstop, cyclus starten, jog-as toetsen, en override-knoppen. In de 802D sl architectuur wordt het MCP (6FC5303-0AF30-1AA0) verticaal naast de display-eenheid geïnstalleerd en verbonden met de MCPA-module via een platte kabel die bij het MCP wordt geleverd.
Deze platte kabel transporteert de signalen van alle knoppen en bedieningselementen van het MCP naar de MCPA-module, die op zijn beurt verbinding maakt met de X110-interface van de 802D sl PCU.
De PCU leest de invoer van het bedieningspaneel via deze verbinding en integreert deze in de bedrijfslogica van de machine — waarbij de cyclusstartknop wordt geïnterpreteerd als een commando voor programma-uitvoering, de voedings-override-knop als een real-time snelheidsmodificator voor de as, en de jog-toetsen als commando's voor handmatige beweging.
Het mechanische ontwerp van de MCPA zorgt ervoor dat de platte kabelverbinding beschermd is en dat de module veilig in de systeemarchitectuur van de 802D sl past.
De module maakt verbinding met de PCU op positie X110, waardoor zowel het analoge uitgangscircuit als het MCP-dataprofiel via één compacte interfacekaart tot stand komen.
In een complete SINUMERIK 802D sl installatie neemt de MCPA-module een gedefinieerde positie in de systeemarchitectuur in. De 802D sl PCU (Panel Processing Unit) is de centrale CNC-hardware-eenheid die de NC-processor, PLC en alle interfaces bevat.
De MCPA maakt verbinding met de X110-interface van de PCU. Het MCP maakt verbinding met de MCPA via een platte kabel. De analoge spindelaandrijving maakt verbinding met de analoge uitgangsterminal van de MCPA (±10V, doorgaans via een afgeschermde kabel naar de analoge ingang van de aandrijving).
De parameterconfiguratie van de 802D sl definieert de relatie tussen geprogrammeerde spilsnelheden en de analoge uitgangsspanning van de MCPA — de maximale spilsnelheid die overeenkomt met ±10V volle schaal, de minimale snelheid en de spanningspolariteit voor elke spindelrichting.
Deze parameters worden ingesteld tijdens de inbedrijfstelling van de machine en vastgelegd in de back-up van de machinegegevens.
V1: Kan de MCPA worden gebruikt met elke analoge spindelaandrijving, of alleen met Siemens aandrijvingen?
De ±10V analoge uitgang van de MCPA is een standaard industriële interface die door vrijwel alle variabele frequentieomvormers en analoge servo-aandrijvingen van elke fabrikant wordt geaccepteerd.
Siemens MICROMASTER, Siemens G120, ABB ACS-serie, Yaskawa V1000 en J1000, Mitsubishi FR-A-serie, en de meeste andere gangbare VFD-merken accepteren een ±10V analoge snelheidsreferentie op hun AI (analoge ingang) terminals.
De MCPA voert geen aandrijvingsspecifiek protocol uit — het levert een eenvoudige analoge spanning. De gevoeligheid en impedantie van de analoge ingang van de aandrijving moeten tijdens het machineontwerp worden geverifieerd aan de hand van de specificaties van de uitgang van de MCPA.
V2: Wat gebeurt er als de MCPA-module uitvalt in een draaiende machine?
Een defect van de MCPA produceert doorgaans twee gelijktijdige effecten: de analoge spindelaandrijving verliest zijn snelheidscommando (de uitgangsspanning daalt tot nul of wordt ongedefinieerd, waarop de meeste VFD's reageren door te stoppen of een fout te geven), en de knop- en override-ingangen van het MCP worden niet-functioneel (de CNC kan geen invoer van het bedieningspaneel lezen).
De 802D sl genereert bijbehorende foutmeldingen — spindelaandrijffout van de aandrijfzijde, en mogelijk MCP-communicatiefouten van de besturingszijde. De machinebediening stopt. Vervanging door een nieuwe of gereviseerde MCPA-module en herstel van de machinegegevens back-up herstelt de normale functie.
V3: Is de MCPA-module door de gebruiker programmeerbaar, of werkt deze automatisch vanuit de spindelcommando-uitgang van de CNC?
De MCPA zelf bevat geen door de gebruiker programmeerbare logica — het is een hardware-interface module die de digitale spindelsnelheidsuitgang van de 802D sl PCU omzet in een analoge spanning en de MCP-signalen routeert.
Alle berekeningen van de spilsnelheid en regelingslogica bevinden zich in de NC-processor van de 802D sl CNC en worden geconfigureerd via machinegegevensparameters tijdens de inbedrijfstelling.
De MCPA voert simpelweg de spanningsuitvoer uit die de CNC aanstuurt.
Er is geen firmware-update of programmering van de MCPA-module zelf vereist of mogelijk.
V4: Kan de 802D sl werken met een PROFIBUS of digitale spindelaandrijving zonder de MCPA te gebruiken?
Als de machine een digitale spindelaandrijving gebruikt die via PROFIBUS (in plaats van analoog ±10V) is aangesloten op de 802D sl, reist het spindelsnelheidscommando via de PROFIBUS-veld bus en is er geen analoge ±10V uitgang nodig.
Echter, als het 802D sl MCP (6FC5303-0AF30-1AA0) nog steeds wordt gebruikt, kan de MCPA nog steeds vereist zijn voor de platte kabelinterface van het MCP, zelfs als de analoge spindeluitgang niet wordt gebruikt.
De systeemarchitectuur is afhankelijk van of zowel de MCP-verbinding als de analoge uitgang nodig zijn — dit wordt bepaald tijdens het machineontwerp en de inbedrijfstelling.
V5: De MCPA wordt vermeld als een reserveonderdeel. Betekent dit dat het niet als nieuw product beschikbaar was?
De aanduiding "reserveonderdeel" in de productbeschrijving van Siemens weerspiegelt dat de MCPA geen op zichzelf staand, los te koop item is voor nieuwe machinebouw in de gebruikelijke zin — machines met 802D sl CNC-systemen worden geleverd met de MCPA reeds geïnstalleerd.
De vermelding als reserveonderdeel maakt de MCPA beschikbaar voor vervanging in geval van defecten in bestaande 802D sl installaties.
Siemens handhaaft de beschikbaarheid van reserveonderdelen voor hun CNC-systemen gedurende een bepaalde periode na het einde van de actieve productverkoop, zodat machine-eigenaren vervangende componenten kunnen verkrijgen voor onderhoud gedurende de gehele levensduur van de machine.
