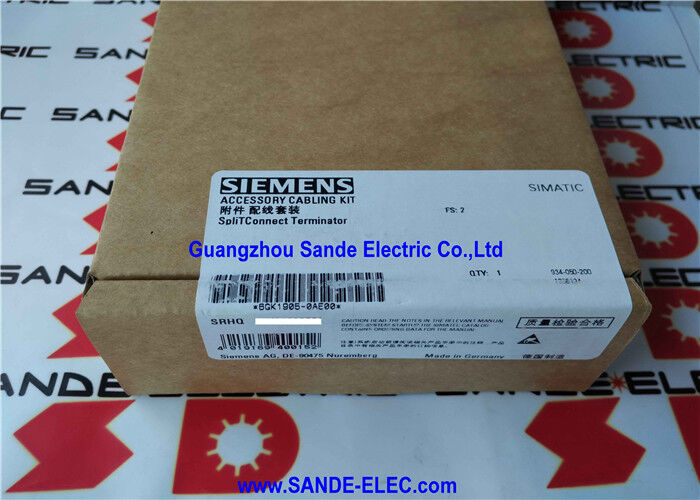

Siemens 6GK1905-0AE00∙ PROFIBUS PA SpliTConnect Terminator (Non-Ex) ∙ Voor het beëindigen van PROFIBUS PA-segmenten, alleen veilig gebied, 5 eenheden per verpakking

Overzicht

DeSiemens 6GK1905-0AE00is de niet-gevaarlijke zone PROFIBUS PA SpliTConnect Terminator het passieve onderdeel dat een PROFIBUS PA-kabelsegment op zijn fysieke eindpunten correct beëindigt.

Bij PROFIBUS PA-veldbusinstallaties is een goede elektrische beëindiging aan beide uiteinden van de segmentkabel niet facultatief: het is een fundamentele vereiste voor de signaalintegrititeit.

Zonder correct geïnstalleerde terminatoren, weerspiegelt de impedantieafwijking aan de kabelhoeken het communicatiesignaal terug langs de kabel.het creëren van signaalinterferentie die onbetrouwbare communicatie kan veroorzaken, intermitterende storingen en volledig verlies van contact met veldtoestellen onder bepaalde omstandigheden.

De terminator absorbeert de signaalenergie aan het eind van de kabel in plaats van deze te reflecteren, waardoor een schone signaalverspreiding over de hele lengte van het segment wordt gewaarborgd.

PROFIBUS PA is de veldbusvariant van de PROFIBUS-standaard die speciaal is ontworpen voor procesinstrumentatie ∙ stroommeters, druktransmitters, niveaumeters, temperatuursensoren,en analytische instrumenten in omgevingen van de procesindustrie.

Het werkt met een snelheid van 31,25 kbit/s via een kabel met twee draden die tegelijkertijd het communicatiesignaal draagt en de aangesloten veldinstrumenten van stroom voorzien.

Deze gecombineerde stroom- en communicatie op twee draden is wat PROFIBUS PA in staat stelt om te worden gebruikt in gevaarlijke gebieden (met passende Ex-gecertificeerde componenten),het vervangen van conventionele analoge lussen van 4-20mA door digitale communicatie met behoud van de tweedraadse installatie-eenvoud waarop procesinstallatie-ingenieurs vertrouwen.

Het SpliTConnect-systeem waarvan deze terminator een onderdeel is is de gestructureerde installatieoplossing voor de veldbus van Siemens voor PROFIBUS PA.

In plaats van gebruik te maken van conventionele T-verbindingsconnectoren die in situ bedraad zijn, worden SpliTConnect-componenten (TAP's, terminatoren, koppelers,en stopcontacten) samen klikken om een mechanisch robuust veldmontagebaar distributiesysteem te vormen, consistent bedraad en gemakkelijk te herconfigureren wanneer instrumenten worden toegevoegd of vervangen.

De rol van de terminator in dit systeem is om de fysieke uiteinden van elk kabelstraal- of sporenkabelsegment te sluiten met het juiste 100Ω weerstands- en condensatorterminatienetwerk dat PROFIBUS PA vereist.

Belangrijkste specificaties

Waarom het beëindigen van PROFIBUS PA van cruciaal belang is

PROFIBUS PA maakt gebruik van een transmissietechnologie gebaseerd op de IEC 61158-2 fysieke laagnorm een door Manchester gecodeerd stroommodulatie-signaal dat wordt overgeladen op een gelijkstroomtoevoerspanning.

De kabel heeft een gedefinieerde karakteristieke impedantie (100Ω) en het eindnetwerk moet deze impedantie aan beide fysieke uiteinden van de kabel evenaren om signaalreflectie te voorkomen.

Wanneer een PROFIBUS PA-segment niet correct wordt afgesloten, wordt de communicatiegolfvorm vervormd door de gereflecteerde signaalcomponenten die terugkeren van het ondermijnd einde.

Bij 31,25 kbit/s is dit een relatief lage frequentie, en een matige reflectie kan niet onmiddellijk tot een totaal communicatieverlies leiden. Het netwerk lijkt te functioneren, maar met intermitterende fouten.sommige apparaten herhaaldelijk offline en online fietsen, of onregelmatige proceswaarden die niet kunnen worden verklaard door de fysieke meting.

Deze symptomen behoren tot de moeilijkste PROFIBUS PA-problemen om te diagnosticeren, omdat ze vergelijkbaar kunnen zijn met kabelbeschadiging, vocht binnendringen of firmwareproblemen van het instrument.Een correcte beëindiging elimineert een hele klasse van mogelijke oorzaken uit het diagnostisch onderzoek.

De IEC 61158-2-norm bepaalt dat op elk PROFIBUS PA-segment precies twee terminatoren actief zijn, één aan elk fysiek eind van de kabel.met een vermogen van meer dan 10 W, verstoort de impedantiebalans en brengt weer reflecties van de extra eindpunten. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

Niet-Ex versus Ex Terminator Selecteren van de juiste variant

De 6GK1905-0AE00 is de niet-gevaarlijke (niet-Ex) versie van de SpliTConnect-terminator.heeft de goedkeuring voor gebruik in gebieden die zijn ingedeeld als gevaarlijke gebieden (Ex-gebieden)Het functioneel beëindigingscircuit, het 100Ω-weerstands- en 1μF-capaciteitsbeëindigingsnetwerk van PROFIBUS PA, is in beide varianten identiek.

Het verschil ligt in de goedkeuringsstatus van de constructie van het onderdeel.Elektrische onderdelen in gevaarlijke gebieden moeten worden gecertificeerd om te bevestigen dat zij door vonken of overmatige oppervlaktetemperaturen geen ontvlambare atmosfeer kunnen ontsteken..

De Ex-variant is voorzien van de desbetreffende certificeringen (meestal ATEX en/of IECEx);de niet-Ex-variant (dit onderdeel) is niet voorzien van een dergelijk certificaat en mag niet worden geïnstalleerd in geclassificeerde gevaarlijke gebieden, ongeacht de wijze waarop deze fysiek zijn verbonden..

In een verwerkingsinstallatie gaan PROFIBUS PA-kabels vaak door meerdere gevaarlijke zones.

Zelfs als de DP/PA-koppeling (bij de start van het segment) zich in een veilig gebied bevindt, als het segment zich uitstrekt tot een gebied van zone 2 of zone 1,alle componenten van de kabel van dat segment inclusief de terminator aan het andere uiteinde moeten voor de toepasselijke zone Ex-rated zijn.

Het gebruik van een terminator die niet uitgaat van de categorie Ex is alleen aanvaardbaar wanneer de fysieke locatie van de terminator zelf is bevestigd in een niet-gerubriceerd (veilig) gebied.

SpliTConnect-systeemintegratie

De SpliTConnect-terminator is ontworpen om te integreren met de andere componenten in Siemens' PROFIBUS PA SpliTConnect veldbus assemblage systeem:

DeSplitConnect TAP(6GK1905-0AA00) is het trunkverbindingsknooppunt dat het mogelijk maakt om individuele veldapparatuur via T-sluiting aan te sluiten op de belangrijkste PROFIBUS PA trunkkabel zonder de trunkkabel te verbreken.Meerdere TAP's kunnen in cascade langs de romp worden geplaatst met behulp van de isolatieverplaatsing van de rompkabel.

DeSplitConnect koppelaar(6GK1905-0AB00) verbindt meerdere TAP-assemblage secties om ster topologie segment structuren te vormen een neutraal punt dat het segment vertakt in meerdere sporen groepen.

DeSplitConnect Terminator(deze eenheid) sluit beide uiteinden van de gemonteerde kabelstructuur en zorgt voor de vereiste segmentbeëindiging.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

Dit maakt een snelle, consistente en gereedschapsvrije aansluiting op de PROFIBUS PA-kabel mogelijk, waardoor de installatietijd wordt verkort en het risico op onjuiste draadverwijdering, omgekeerde polariteit,of losse verbindingen die een veel voorkomende oorzaak zijn van storingen in conventionele terminalblokken of krimpkabels.

Veelgestelde vragen

V1: Elke verpakking bevat 5 terminatoren. Hoeveel terminatoren zijn nodig voor een PROFIBUS PA-segment?

Precies twee ¢ één aan elk fysiek uiteinde van de kernkabel van het segment.Elk PA-segment vereist precies twee actieve terminatoren, ongeacht de lengte van het segment of het aantal aangesloten veldapparaten.

Met 5 eenheden per verpakking, biedt een enkele verpakking twee complete segmenten, met één eenheid als reserve.

Voor projecten met meerdere segmenten moet de terminatorhoeveelheid worden gepland als twee per segment plus de gewenste onderdelen.

V2: Kan de 6GK1905-0AE00 overal in de PROFIBUS PA-bak worden gebruikt, of alleen aan de fysieke kabelhoeken?

De terminator mag alleen aan de twee fysieke uiteinden van het kabelsegment

Het installeren van een terminator in het midden van een segment, of op een T-verbinding takpunt, creëert een extra impedantie mismatch die de signaalkwaliteit verslechtert in plaats van het te verbeteren.De SpliTConnect TAP voorkomt fysiek een onjuiste tussenplaatsing door geen terminatorverbindingspunt te bieden, behalve aan de aangewezen segmenten.

V3: De verpakking bevat 5 stuks. Zijn er gedeeltelijke verpakkingen beschikbaar of moet de volledige verpakking worden besteld?

De 6GK1905-0AE00 wordt besteld als een complete verpakking van 5 eenheden ¥ de minimale bestelhoeveelheid is één verpakking (5 terminatoren).

Voor kleine projecten waarbij slechts twee of vier terminatoren nodig zijn, dienen de overige eenheden van het pak als reserve.

Ervaren projectmanagers houden routinematig reserve terminators en andere SpliTConnect-componenten in voorraad voor snelle segmentreconfiguratie en foutherstel.

V4: Wat zijn de visuele verschillen tussen de niet-Ex terminator (0AE00) en de Ex-rated terminator (0AD00)?

Beide terminatoren zijn vergelijkbare compacte kunststofcomponenten ontworpen voor het SpliTConnect-systeem.

De Ex-rated-versie (0AD00) draagt op de behuizing een Ex-markering ter identificatie van de certificeringsnorm (meestal ATEX II 2G-markering en het equivalent van IECEx).

De niet-Ex-versie (0AE00) is niet voorzien van een dergelijke Ex-markering.

Bij het onderhoud van een bestaande installatie moet worden bevestigd dat de Ex-markering niet is aangebracht.niet-Ex-status van de eigen behuizingsmarkering van het onderdeel in plaats van alleen te vertrouwen op het op een opdracht gedrukte onderdeelnummer, aangezien transcriptiefouten kunnen optreden.

V5: Kan de niet-Ex SpliTConnect terminator worden gebruikt op intrinsiek veilige PROFIBUS PA-segmenten als de terminator zelf zich in een veilig gebied bevindt?

Als de terminator zich fysiek bevindt in een bevestigd veilig (niet-geclassificeerd) gebied en de intrinsieke veiligheid van het segment wordt gehandhaafd door de huidige beperking van de DP/PA-koppeling aan de segmentgrens,De locatie van de terminator ten opzichte van de grens van het veilige/gevaarlijke gebied bepaalt de juiste Ex-classificatie., niet de intrinsiek veilige status van het segment.

De intrinsieke veiligheidsbescherming is van toepassing op de energie die beschikbaar is in het deel van het segment dat zich in de gevaarlijke zone bevindt..

Als de terminator zich in het veilige gebied bevindt, is de niet-Ex-versie geschikt.
