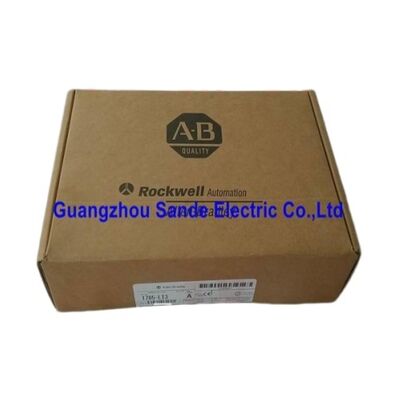

Verwerkingsmodules 1785-LT3

1785-LT3 | PLC-5/12-processor — 6K Word SRAM / 1×DH+ / 1×Remote I/O / 2,5A bij 5VDC / Niet meer leverbaar Legacy reserveonderdeel

PLC-5/12 — Waar het in de PLC-5-familie zit

De PLC-5-processorfamilie omvatte een breed scala aan geheugencapaciteiten en communicatiekanalen – van de kleinere 5/11 en 5/12 varianten aan het begin tot de 5/60 en 5/80 aan de top. De 1785-LT3 (PLC-5/12) zit dichtbij het instapniveau: 6K woorden aan programma- en datageheugen, één DH+ kanaal en één Remote I/O-kanaal.

Voor context met grotere PLC-5-processors die in dit productassortiment worden beschreven, heeft de PLC-5/12 6K woorden vergeleken met 64K woorden op de PLC-5/60. Het heeft één DH+-kanaal (gedeeld met RIO) vergeleken met vier onafhankelijke DH+/RIO-kanalen op de 5/60. Dit positioneert de PLC-5/12 stevig in kleinere, eenvoudigere machinebesturingstoepassingen – transportbandsecties, stand-alone machinecellen, speciale processtations – waar het totale programma- en datageheugen binnen de 6K-limiet past en één communicatiekanaal aan alle netwerkbehoeften voldoet.

De backplane-stroom van 2,5 A bij 5 VDC is het beschikbare stroombudget voor het I/O-rack. Bij de selectie van I/O-modules moet rekening worden gehouden met deze limiet; een volledig gevuld rack met veel analoge modules kan de leveringscapaciteit benaderen.

Belangrijkste specificaties

DH+ en Remote I/O: één kanaal, twee rollen

De 1785-LT3 biedt één communicatiekanaal dat kan werken als DH+ of Remote I/O:

DH+ (Datasnelweg Plus): De PLC-5/12 wordt aangesloten op een DH+-netwerksegment voor programmeertoegang, peer-to-peer gegevensuitwisseling met andere PLC-5-controllers en HMI-communicatie (PanelView-terminals, SCADA via 1784-KT-gateway).

I/O op afstand:De PLC-5/12 scant externe I/O-rekken die zijn aangesloten via een externe I/O-kabel. Externe racks breiden de I/O-capaciteit van het 1785-LT3-systeem uit tot buiten het lokale rack, waarbij I/O-modules worden gedistribueerd naar machinesecties die fysiek gescheiden zijn van het hoofdbedieningspaneel.

Toepassingsscenario's

Standalone machinebesturing:Een speciaal 6K-programma verwerkt één enkele machinefunctie: een ponscyclus, een regellus voor de transportbandsnelheid, een reeks tankstations. Het DH+ kanaal verbindt de PLC-5/12 met een programmeerwerkstation en een PanelView-bedieningspaneel.

Externe I/O-uitbreiding:Het hoofdbedieningspaneel bevat het PLC-5/12 CPU-rek; een extern I/O-rek bij de machine verzamelt de bedrading van veldsensoren en actuatoren. Het Remote I/O-kanaal op de 1785-LT3 scant het externe rack als onderdeel van de normale scancyclus.

Vervanging in geïnstalleerde PLC-5/12-systemen:De 1785-LT3 verschijnt in machines en processen die in de jaren negentig en 2000 zijn geïnstalleerd en die nog steeds in productie zijn. Een directe processorvervanging behoudt de programmaomgeving, I/O-adressering en DH+-netwerkgedrag van het geïnstalleerde systeem.

Veelgestelde vragen

Vraag 1: Wat is het maximale I/O-aantal voor de 1785-LT3 PLC-5/12?

De PLC-5/12 ondersteunt een gedefinieerd maximaal aantal I/O-punten op basis van de geheugengrootte en de I/O-beeldtabel. Met 6K woorden geheugen is de bruikbare I/O-beeldtabel kleiner dan bij grotere PLC-5-varianten. De specifieke I/O-capaciteitslimiet moet worden bevestigd op het productgegevensblad van de PLC-5/12; deze is aanzienlijk minder dan de capaciteit van 3072 punten van de PLC-5/60. Voor installaties die uitgebreide I/O vereisen, bieden externe I/O-racks die zijn aangesloten via het enkele RIO-kanaal extra I/O-capaciteit binnen de adresseringslimieten van de 1785-LT3.

Vraag 2: Welke programmeersoftware wordt gebruikt voor de 1785-LT3?

RSLogix 5 is de programmeeromgeving voor de PLC-5-familie, inclusief de PLC-5/12. De verbinding vindt plaats via het DH+-kanaal met behulp van een 1784-KT, 1784-KTX of compatibele DH+-interface, of via de 1784-U2DHP USB-naar-DH+-adapter voor moderne programmeerlaptops. Het programma wordt opgeslagen in het SRAM van 6K-woorden; batterijback-up beschermt het programma bij stroomuitval.

V3: Kan de 1785-LT3 rechtstreeks communiceren op een EtherNet/IP-netwerk?

Nee. De 1785-LT3 biedt DH+ en Remote I/O als eigen communicatiekanalen. EtherNet/IP wordt niet standaard ondersteund. Voor de overbrugging tussen DH+ en EtherNet/IP is een extern gateway-apparaat vereist. Het DH+-kanaal maakt programmeertoegang en peer-communicatie mogelijk met andere DH+-compatibele PLC-5- en SLC 500-controllers in hetzelfde segment.

Vraag 4: Hoe lang gaat de SRAM-batterij mee en wat gebeurt er bij een storing?

De PLC-5-processor gebruikt een lithiumbatterij om programma's en gegevens in SRAM te behouden tijdens stroomuitval. De levensduur van de batterij is doorgaans 1 tot 5 jaar, afhankelijk van de omstandigheden. Een BATT-indicator gaat branden wanneer de accuspanning onder de retentiedrempel daalt. Bij een batterijstoring met stroomuitval gaat alle SRAM-inhoud (programma en gegevens) verloren. EEPROM-back-upmodules (indien compatibel met de 1785-LT3) bieden niet-vluchtige programmaopslag voor automatisch programmaherstel bij het opstarten.

Vraag 5: Hoe verhoudt de PLC-5/12 (1785-LT3) zich tot de PLC-5/15?

De PLC-5/12 heeft 6K woorden gebruikersgeheugen en één DH+/RIO-kanaal. De PLC-5/15 biedt meer geheugen (doorgaans 8K of hoger, afhankelijk van de variant) en biedt mogelijk twee communicatiekanalen. Voor installaties die meer programmaruimte of tweekanaalscommunicatie nodig hebben, zijn de PLC-5/15 of grotere PLC-5-varianten geschikter. Bevestig het geïnstalleerde processormodel voordat u een vervanging bestelt: het numerieke achtervoegsel (12, 15, 25, 30) identificeert rechtstreeks de geheugen- en capaciteitsklasse.
