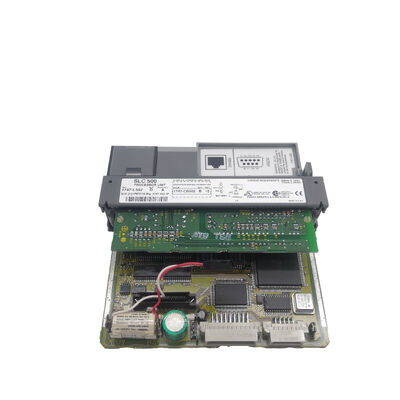

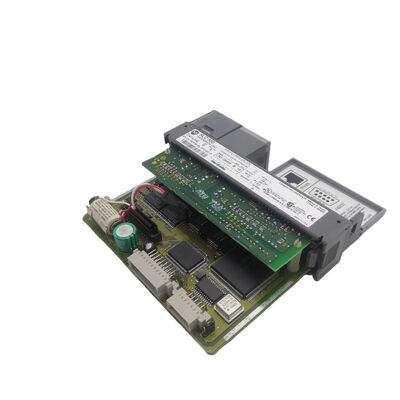

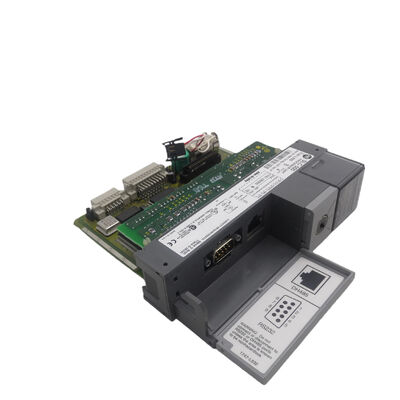

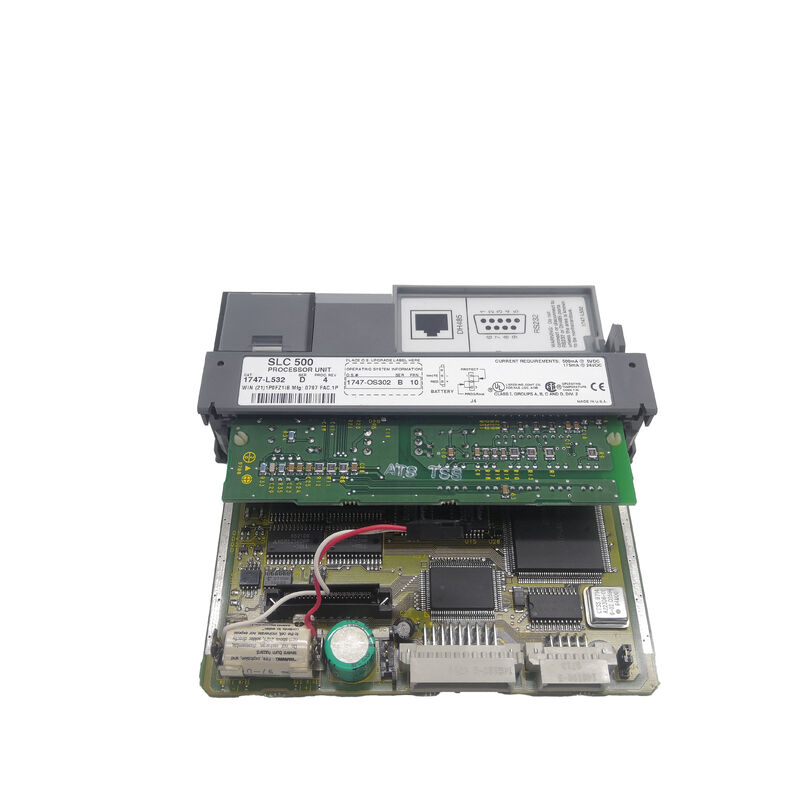

SLC 5/03 16K Controller 1747-L532 1747L532 1747-L532

Allen-Bradley 1747-L532∙ SLC 500 SLC 5/03 CPU Processor ∙ 16K batterij-ondersteunde RAM, 4096 I/O, 480 analoog, RS-232 / DH-485, 1ms scan, online programmering, real-time klok

Deelnummer:Vervaardiging

Vervaardiger:Allen-Bradley / Rockwell Automation (VS)

Productlijn:SLC 500 ¢ Modulair PLC-systeem

Max. analoge I/O:480 (lokaal)Plaatselijk I/O-chassis:Maximaal 3 (maximaal 30 module-slots per lokaal chassis)

Totale lokale I/O-slots:30 (maximale modulecapaciteit)

Communicatiepoorten:

• RS-232 (DF1 full-duplex/half-duplex, DH-485 protocol selecteerbaar, ASCII-modus)
• DH-485 (Data Highway 485 ¢ multi-drop netwerk)

Status:Beëindigd actief legacy/overschot

Toepassingen:Procesbesturing, verpakkingsmachines, materiaalbehandeling, HVAC-besturing, water/afvalwaterzuivering, transportsystemen, hulpbesturing van gereedschapsmachines

Overzicht

DeAllen-Bradley 1747-L532is the SLC 5/03 processor — the mid-range CPU in Rockwell Automation's SLC 500 family that occupied the sweet spot between the entry-level 5/01 and 5/02 units (limited by smaller memory and slower scan rates) and the high-end 5/04 and 5/05 variants (justified by large network installations and very large programs).

Toen het SLC 500-platform in de jaren negentig en 2000 de dominante middenklasse PLC was in de Noord-Amerikaanse productie, was de SLC 5/03 wat de meeste toepassingen eigenlijk nodig hadden:voldoende I/O-capaciteit voor de overgrote meerderheid van de machine- en procesbesturingstaken, ingebouwde RS-232 en DH-485 voor programmering en HMI-connectiviteit, online bewerken om programma's te wijzigen tijdens het gebruik van de machine zonder de productie te stoppen,en een PLC-5-compatibele geavanceerde instructieset waarmee ingenieurs vertrouwde programmeringspatronen kunnen toepassen van Allen-Bradley's high-end controllers.

De 1747-L532 bracht twee specifieke verbeteringen met zich mee ten opzichte van zijn voorganger SLC 5/02 die het aanzienlijk bruikbaarder maakten voor continu procestoepassingen.

Ten eerste, the addition of built-in RS-232 eliminated the need for an external communication module for PC programming access and HMI connection — the RS-232 port supports DF1 full-duplex for point-to-point connections to SCADA systems and operator terminals, en kan worden overgeschakeld naar DH-485-modus voor multi-drop netwerkoperaties waarbij meerdere SLC 500-controllers een enkele netwerkkabel delen.

Ten tweede was de 16K-geheugencapaciteit aanzienlijk genoeg voor de complexe programma's die procesbeheersing en materiaalbehandelingsapplicaties vereisen. PID-lussen voor meerdere procesvariabelen,Receptbeheer met gegevenstabellen, sequentiële functie grafiek-stijl programma's gebouwd uit timer / teller / vergelijking ketens, en de diagnostische en rapportage functies die productie managers verwacht.

De naam die de productie-ingenieurs herkennen is "SLC 5/03" de familiebenaming die op de programmeringsdocumentatie, onderhoudsdocumenten,en reserveonderdelen lijsten in alle geïnstalleerde bases in Noord-Amerika en wereldwijdDe 1747-L532 is het catalogusnummer; SLC 5/03 is hoe ingenieurs het omschrijven wanneer ze op zoek zijn naar een vervanger.

Belangrijkste specificaties

Communicatie-architectuur ­ RS-232 en DH-485

De 1747-L532's twee geïntegreerde communicatie poorten bepalen hoe het past in een fabriek automatiseringsnetwerk,en de RS-232/DH-485 combinatie was de standaard SLC 500 netwerkarchitectuur door de jaren 1990.

DH-485 (Data Highway 485)is Allen-Bradley's multi-drop seriële netwerk gebouwd op RS-485 fysieke laag, loopt tot 19,2 kbaud. Tot 32 knooppunten kunnen een enkel DH-485 segment delen, inclusief SLC 500 controllers,PanelView HMI-terminals, en PC-gebaseerde SCADA-systemen met de 1761-NET-AIC (Advanced Interface Converter) of een soortgelijke adapter.

Op een DH-485-netwerk kan de 1747-L532 programma-downloads ontvangen, online monitoringverzoeken bedienen, lees-/schrijfopdrachten van een HMI ontvangen,en gegevens uitwisselen met andere SLC 500-controllers via peer-to-peer berichtgeving.

RS-232voorziet in de point-to-pointverbinding voor het programmeren van laptops (via een geschikte RS-232-kabel naar een USB-RS232-adapter op moderne pc's), voor lokale HMI-panelen die via DF1-protocol communiceren,en voor externe apparaten zoals printers en barcodelezers die communiceren in ASCII-modus.

De RS-232-poort kan worden geconfigureerd tussen DF1 full-duplex, DF1 half-duplex, DH-485,en ASCII-modi een software-instelling in RSLogix 500 waarmee dezelfde fysieke poort verschillende connectiviteitsbehoeften kan bedienen zonder hardwareveranderingen.

Voor bredere netwerken – verbinding met ControlNet of EtherNet/IP – extra communicatiemodules (1747-KE voor DH+-gateway,of remote I/O scanner modules) in de SLC 500 chassis slots naast de CPU installeren.

De 1747-L532 ondersteunt ook Remote I/O scanner modules en DeviceNet scanner modules in het lokale chassis, waardoor de I/O-architectuur wordt uitgebreid naar externe racks in de faciliteit.

I/O-capaciteit: lokaal, uitgebreid en op afstand

De maximale I/O-telling van de 1747-L532 van 4096 ingangen en 4096 uitgangen wordt bereikt door een combinatie van lokale I/O in maximaal drie lokale chassis en externe I/O via Remote I/O scanner modules.

Lokaal kunnen drie chassis tot 30 module-slots in totaal bevatten en ondersteunen tot 960 lokale I/O-punten (afhankelijk van de selectie van de module en de vermogen van de stroomvoorziening).Remote I/O breidt dit uit tot de volledige 4096 discrete I/O punten, waarbij via de Remote I/O-kabel afstandsrekken worden aangesloten op in het lokale chassis geïnstalleerde scannermodules.

De 480-analoge I/O-capaciteit biedt ruimte voor uitgebreide instrumentatie 480-kanalen van analoge I/O in de 1746-analogomodulefamilie (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I,en andere) omvat verwerkingstoepassingen met tientallen sensoren en besturingslussen.

De 1746 I/O-module-familie omvat meer dan 50 module-typen, variërend van standaard digitale en analoge modules tot gespecialiseerde invoertypen (thermocouple, RTD,de snelheidsmeters) en de uitgangssoorten (relais), transistor, analoge stroom, analoge spanning).

Instructieset PLC-5-gebaseerde geavanceerde programmering

De instructieset van de SLC 5/03 was een significante uitbreiding ten opzichte van de eenvoudiger SLC 5/01 en 5/02,het opnemen van de instructiecategorieën die voorheen werden geassocieerd met het duurdere PLC-5-platform van Allen-Bradley:

PID (proportionele-integral-afgeleide):De ingebouwde PID-instructie implementeert een volledige PID-besturingslus in één instructie, waarbij een procesvariabele wordt ingevoerd en wordt vergeleken met een setpoint.en het berekenen van een uitgangswaarde met configureerbare winstenMeerdere PID-lussen kunnen gelijktijdig worden uitgevoerd, beperkt door beschikbaar geheugen en scantijd.

Floating-point wiskunde:optellen, aftrekken, vermenigvuldigen, delen, trigonometrische functies en logaritmen die werken op 32-bits IEEE-vluchtige-puntgetallenBerekeningen van PID-winst, en alle toepassingen waarvoor fractionele waarden vereist zijn.

ASCII instructies:Strength handling, tekens vergelijken en seriële poort I/O voor ASCII-communicatie ­ waardoor de 1747-L532 tekstgegevens kan uitwisselen met HMI's, barcodelezers, printers,met een vermogen van niet meer dan 10 W.

STI (Selectable Timed Interrupt):Uitvoert een aangewezen subroutine op een vast tijdsinterval, onafhankelijk van de hoofdscan en tijdkritische functies om te draaien bij consistente steekproefsnelheden, ongeacht de scantijdvariatie van het hoofdprogramma.

Indirecte adressering:Array-verwerking, receptbeheer,en dynamische data-toegang die wijzerwaarden volgen in plaats van vaste adressen. Dit maakt flexibele gegevensstructuren mogelijk die veel real-world applicatieprogramma's vereenvoudigden..

Veelgestelde vragen

V1: De 1747-L532 gebruikt een batterij voor RAM-back-up. Hoe lang duurt de batterij en wat gebeurt er als deze dood is?

De 1747-BA-batterij duurt typisch 1 ¢ 3 jaar, afhankelijk van de bedrijfsomstandigheden ¢ het handhaaft de staat van het RAM wanneer de CPU is uitgeschakeld.

De BATT-LED van de CPU licht op als de batterijspanning onder de drempel daalt, wat vooraf waarschuwt voordat de capaciteit verloren gaat.alle RAM-gegevens met batterij worden verloren inclusief het gebruikersprogramma, data tabellen en retentieve variabelen.

Als er een Flash EPROM back-up module (1747-M13) is geïnstalleerd en er een back-up van het programma is opgeslagen, wordt het programma bij opstarten automatisch door de CPU opnieuw geladen en wordt de werking hersteld.Zonder Flash-back-up, moet het programma opnieuw worden geladen vanaf RSLogix 500.

V2: De specificatie vermeldt 3 lokale I/O-chassis en 30 slots.

Het maximum van 30 gleufpunten is het totaal van alle drie de lokale chassis gecombineerd, het is niet 30 gleufpunten per chassis.Drie 13-slot chassis zou 39 slot posities fysiek te bieden, maar de 1747-L532-processor ondersteunt maximaal 30 module-slots in zijn lokale I/O-configuratie.

De CPU bezet zelf één slot, waardoor er 29 overblijven voor I/O en communicatie-modules over de drie chassis.

Voor meer dan 30 lokale module-slots breidt de remote I/O-scanner-module het systeem uit tot remote racks.

V3: Kan de 1747-L532 communiceren met moderne Allen-Bradley CompactLogix of ControlLogix controllers op een EtherNet/IP netwerk?

De 1747-L532 ondersteunt niet EtherNet/IP. De ingebouwde communicatie is RS-232 en DH-485.

De communicatie tussen de SLC 5/03 en een modern Logix-platform via EtherNet/IP vereist een extra 1747-KFC15 Ethernet-interface-module die is geïnstalleerd in het SLC 500-chassis.die de SLC 500 verbindt met EtherNet/IP en de uitwisseling van MSG-instructiegegevens tussen de twee controllerfamilies mogelijk maakt.

Als alternatief kunnen de 1761-NET-AIC en verschillende protocol gateways een brug leggen tussen de RS-232/DH-485 en EtherNet/IP-netwerken van de SLC 5/03.

Directe, ongemedieerde EtherNet/IP-communicatie is een mogelijkheid van de SLC 5/05 (1747-L551/L552/L553) variant, niet de 5/03.

V4: Wordt online programmeren (runtime-editing) volledig ondersteund en zijn er beperkingen?

Ja, de SLC 5/03 ondersteunt online programmering Er zijn enkele operationele beperkingen.: de bewerking wordt in een bewerkingszone gehouden totdat de ingenieur het accepteert, waarop de trap live gaat.

Treppen die complexe instructies bevatten (bestandsinstructies, SFC-elementen) kunnen bewerkingsbeperkingen hebben.

Tijdens het online bewerken blijft de processor scannen en de uitgangen controleren. Een foutieve bewerking die een onjuiste uitgang oplevert, wordt onmiddellijk geactiveerd.dus voorzichtigheid is vereist tijdens de bewerkingen op het draaien van machines.

De REM-positie van de sleutelknop moet worden geselecteerd voor online bewerking; de RUN-positie sluit programmawijzigingen uit.

Vraag 5: De 1747-L532 is stopgezet.

Rockwell Automation beveelt de migratie van SLC 500 naar het CompactLogix-platform (1769-L3x of 1769-L4x-serie) aan als de directe functionele vervanging.

CompactLogix-controllers bieden EtherNet/IP native, aanzienlijk groter geheugen en I/O-capaciteit, Studio 5000 Logix Designer programmering,en dezelfde kern Logix-familie instructieset gebruikt in de hele huidige Allen-Bradley PLC portfolio.

Rockwell's Migration Center biedt hulpmiddelen, waaronder de RSLogix 500-to-Studio 5000 migratiegids en toepassingsnota's voor het omzetten van SLC 500-programma's naar Logix-formaat.

Sommige SLC 500 I/O-modules kunnen worden hergebruikt met 1747-AENTR Ethernet-adapters als externe I/O op CompactLogix-systemen, waardoor de investering in veldbedrading tijdens de migratie behouden blijft.
