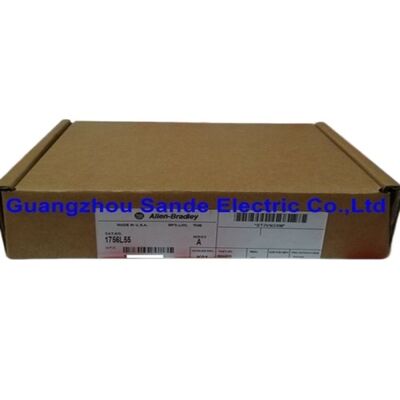

ControlLogix-processor 1756L55 1756 L55 1756L55

1756-L55 | ControlLogix Logix5555-processor — geen ingebouwd geheugen / 1756-M-kaart toevoegen / 250 lokale I/O / EtherNet/IP ControlNet DeviceNet / 0–60 °C / 0,34 kg

Geen ingebouwd geheugen: het kernkenmerk van de 1756-L55

De meeste latere ControlLogix CPU's integreren programma- en datageheugen rechtstreeks in de processormodule. De 1756-L55 niet. Er is een afzonderlijke geheugenkaart uit de 1756-M-serie vereist die naast de CPU in hetzelfde chassisslot is geïnstalleerd.

De geheugenkaart wordt in de 1756-L55-module geïnstalleerd. De 1756-L55 neemt één chassisslot in beslag; de geheugenkaart maakt deel uit van dezelfde fysieke assemblage. Geheugenopties bestrijken een breed capaciteitsbereik:

Voor toepassingen waarbij batterijback-up ongewenst is (panelen in explosiegevaarlijke omgevingen, mobiele apparatuur, installaties met onregelmatige onderhoudscycli) behouden de 1756-M22/M23/M24 niet-vluchtige geheugenkaarten de programma-inhoud zonder batterij, waardoor de noodzaak voor geplande vervanging wordt geëlimineerd.

Belangrijkste specificaties

Schaal — 250 lokale I/O-modules, 4800 gedistribueerde punten

De 1756-L55 werkt binnen de ControlLogix gedistribueerde I/O-architectuur. Er kunnen maximaal 250 lokale I/O-modules worden gemonteerd op ControlLogix-chassis-backplanes die toegankelijk zijn voor deze processor. Voor gedistribueerde toepassingen (I/O op afstand daalt via EtherNet/IP, ControlNet of DeviceNet) bedraagt ​​het totaal 4800 gedistribueerde I/O-punten. Backplane-communicatie loopt tot 5 Mbps en ondersteunt realtime I/O-updates via een compacte I/O-configuratie.

Het communicatienetwerk is niet in de 1756-L55 zelf ingebouwd. Netwerkconnectiviteit komt van communicatiemodules uit de 1756-serie die in aangrenzende chassisslots zijn geïnstalleerd:

• EtherNet/IP:1756-ENET- of 1756-ENBT-modules
• ControleNet:1756-CNB- of 1756-CNBR-modules
• DeviceNet:1756-DNB-module

Dankzij deze modulaire communicatieaanpak kan dezelfde 1756-L55-processor worden geconfigureerd voor verschillende netwerktopologieën (alleen EtherNet/IP, ControlNet-ring, hybride met meerdere netwerken) door de juiste communicatiemodules te selecteren.

Toepassingsscenario's

Auto-assemblagelijn:ControlLogix-chassis met 1756-L55 en 1756-M13 (1,5 MB) geheugenkaart met complexe sequentiële logica voor lassen, klemmen en materiaalbehandeling. EtherNet/IP via 1756-ENBT-module verbindt robotcontrollers en vision-systemen. ControlNet via 1756-CNB verwerkt deterministische I/O-updates voor I/O-drops op afstand over de hele lijn.

Waterzuiveringsinstallatie:1756-L55 met 1756-M12 (750 KB) voor beheer van de pompsequentie, klepbediening en PID-lusbewaking. DeviceNet via 1756-DNB integreert aandrijvingen met variabele snelheid; EtherNet/IP verbindt het SCADA-systeem en de HMI-panelen.

Voedsel- en drankproductie:1756-L55 met 1756-M22 (NVRAM, geen batterij) in een washdown-omgevingspaneel. Het niet-vluchtige geheugen elimineert het plannen van batterijvervanging op moeilijk bereikbare locaties.

Veelgestelde vragen

Vraag 1: Kan de 1756-L55 werken zonder dat er een geheugenkaart is geïnstalleerd?

Nee. Zonder een 1756-M-geheugenkaart heeft de 1756-L55 geen opslag voor gebruikersprogramma's en kan hij geen enkele logica uitvoeren. De geheugenkaart is een vereist onderdeel. De processor en het geheugenkaartje vormen de complete CPU-constructie. Specificeer zowel het 1756-L55- als het juiste 1756-M-bord bij het bestellen of vervangen van een systeem.

Vraag 2: Welke programmeersoftware en talen ondersteunt de 1756-L55?

RSLogix 5000 is de programmeeromgeving voor de 1756-L55, met verbinding via de RS-232C-programmeerpoort of via een EtherNet/IP- of ControlNet-communicatiemodule. RSLogix 5000 ondersteunt ladderdiagrammen, functieblokdiagrammen, gestructureerde tekst en sequentiële functiegrafieken in overeenstemming met IEC 61131-3. Voor nieuwere firmwarerevisies biedt Studio 5000 Logix Designer dezelfde programmeertalen met een bijgewerkte interface.

V3: Wanneer moet de 1756-BA1-batterij worden vervangen en wat gebeurt er als deze defect raakt?

Het wordt aanbevolen om de batterij ongeveer elke 1 à 2 jaar te vervangen, afhankelijk van de omgevingstemperatuur en het gebruik. De controller genereert via de foutstatus een waarschuwing dat de batterij bijna leeg is voordat de batterij een kritieke ontlading bereikt. Als de batterij volledig uitvalt in een standaard (niet-NVRAM) geheugenconfiguratie, gaat het programma dat is opgeslagen in het vluchtige SRAM verloren bij de volgende stroomcyclus. De 1756-M22/M23/M24 niet-vluchtige geheugenvarianten hebben geen batterij nodig; programma-inhoud blijft behouden door stroomuitval zonder batterij.

Vraag 4: Is de 1756-L55 compatibel met het huidige ControlLogix 5570- of 5580-chassis?

De 1756-L55 is fysiek compatibel met elke chassis-backplane uit de ControlLogix 1756-serie. De communicatie- en firmwarecompatibiliteit tussen de 1756-L55 (Logix5555-processor) en de nieuwere L7x- of L8x-processors in hetzelfde chassis zijn echter afhankelijk van de specifieke configuratie. In de praktijk wordt de 1756-L55 onderhouden in bestaande op Logix5555 gebaseerde systemen in plaats van gemengd met nieuwere generatie processors. Controleer de compatibiliteitsmatrix van het chassis en de communicatiemodule voor specifieke configuraties met meerdere CPU's.

V5: Wat is het verschil tussen de 1756-L55 (geen geheugen) en een volledig geconfigureerde eenheid zoals de 1756-L55M12?

De 1756-L55M12 is de gecombineerde samenstelling van een 1756-L55-processor en een 1756-M12 (750 KB) geheugenkaart. Het achtervoegsel "M12" geeft aan welke geheugenkaart wordt meegeleverd. Bij het bestellen of vervangen is alleen "1756-L55" de kale processor zonder geheugen; "1756-L55M12" (of M13, M14, M16, M22, M23, M24) geeft aan welke specifieke geheugenkaart is geïnstalleerd. Controleer voor vervangingsdoeleinden of het defecte onderdeel de processor, de geheugenkaart of beide is.
