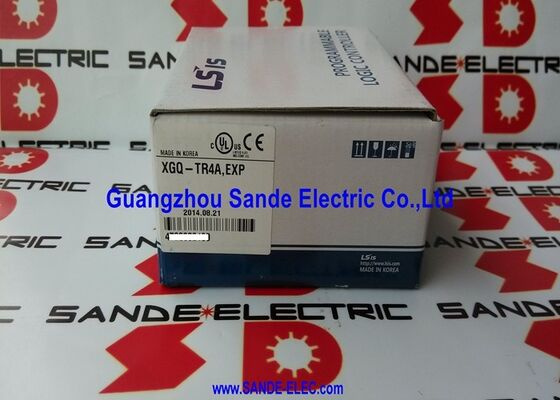

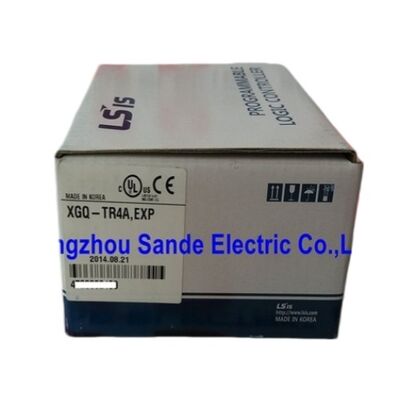

LS PLC XGQ-TR4A Programmable Logic Controller XGT Series Output Module XGQ-TR4A,EXP XGQ-TR4A

LS Elektrisch XGQ-TR4A | XGK 32-punts NPN zinktransistoruitgangsmodule — DC 12/24V / 0,1A per punt / 2A gemeenschappelijk / fotocoupler / ≤1ms

NPN Sink – wat het betekent voor veldbedrading

De XGQ-TR4A is de NPN-variant (sink) van de XGK 32-punts transistoruitgangsmodule. Zijn PNP (bron) tegenhanger is de XGQ-TR4B. Het onderscheid is van fundamenteel belang voor veldbedrading:

NPN (gootsteen) — XGQ-TR4A:Elke uitgangstransistor levert het retourpad naar COM (0V). De positieve pool van de veldvoeding wordt aangesloten op de belasting; de transistor verbindt de andere terminal van de belasting met COM wanneer hij het commando AAN krijgt. Stroom vloeit van voeding → belasting → transistor → COM.

PNP (bron) — XGQ-TR4B:Elke transistor zorgt voor de positieve voeding. COM voert 24V; de transistor verbindt 24V met de belasting wanneer het commando AAN wordt gegeven. Stroom vloeit van COM → transistor → belasting → 0V.

Als veldapparaten één terminal hebben die is aangesloten op de positieve 24V-bus en een geschakelde terugkeer naar 0V vereisen, is NPN correct. Als apparaten 0V hebben aangesloten en een geschakelde 24V-voeding nodig hebben, is PNP correct. Als u het verkeerde type specificeert, ontstaat er bedrading waarbij uitgangen geen effect hebben, ongeacht de programmastatus.

Belangrijkste specificaties

2A Gemeenschappelijke grens – De praktische beperking

Elk punt kan 0,1 A dalen; de gemeenschappelijke terminal wordt gedeeld met een maximum van 2A. Met 32 ​​punten met elk een volledige capaciteit van 0,1 A zou de gelijktijdige stroom 3,2 A bereiken, wat de limiet overschrijdt. In de praktijk:

• Bij 0,1A per punt: maximaal20 uitgangen gelijktijdig AAN(20×0,1A = 2,0A)
• Bij 0,05 A per punt (magneetspoel van 50 mA): alle 32 uitgangen = 1,6 A — binnen de limiet
• Bij 0,06 A per punt: alle 32 = 1,92 A — binnen de limiet

De meeste belastingen in de praktijk – 24 VDC-magneetspoelen, signaalrelaisspoelen, LED-indicatoren – verbruiken 30–60 mA. Hiervoor blijven 32 gelijktijdige actieve uitgangen ruim binnen de gemeenschappelijke limiet van 2A. De beperking is alleen van belang in toepassingen met hoge dichtheid die tegelijkertijd veel belastingen met hoge stroomsterkte aandrijven.

Toepassingsscenario's

Pneumatische ventielpanelen:32 kleppiloten bij 24 VDC, 50–80 mA elk. De totale stroom bij 70 mA x 32 = 2,24 A benadert maar is afhankelijk van gelijktijdige activering - in cyclische toepassingen waarbij niet alle kleppen tegelijkertijd vuren, ruim binnen de limiet van 2 A.

Signaalrelais rijden:XGQ-TR4A-uitgangen sturen 24VDC-relaisspoelingangen aan (elk 30-50 mA). Alle 32 tegelijk = 0,96–1,6A — ruim binnen de gemeenschappelijke limiet.

LED-indicatiepanelen:32 statusindicatoren bij ≤20mA elk. Alle 32 actief = 0,64 A – er is geen beperking van toepassing.

Veelgestelde vragen

Vraag 1: Kunnen NPN-uitgangen inductieve belastingen (magneetspoelen) rechtstreeks aansturen?

Ja, binnen de limiet van 0,1 A per punt. Inductieve belastingen genereren een tegen-EMF-piek wanneer ze worden uitgeschakeld - onderdrukken met een vrijloopdiode over de spoel (kathode naar positieve voeding, anode naar geschakelde aansluiting). Zonder onderdrukking verslechtert tegen-EMF de levensduur van de transistor en kan ongewenst schakelen op aangrenzende bedrading veroorzaken. Controleer of de specifieke magneetspoel al een interne onderdrukking bevat.

Vraag 2: Wat betekent een responstijd van ≤1 ms voor echte toepassingen?

De transistorvertraging van 1 ms – van PLC-uitvoercommando tot wijziging van de terminalstatus – is verwaarloosbaar voor toepassingen met magneetkleppen, transportbanden en indicatoren waarbij het bestuurde apparaat binnen 10-100 ms reageert. Voor microseconde-precieze timing (stappenmotorpulsgeneratie) is een speciale snelle pulsuitgangsmodule vereist; een standaard transistormodule is niet geschikt.

Vraag 3: Is de XGQ-TR4A compatibel met de XGB compacte PLC?

Nee. De XGQ-TR4A is een I/O-module voor de XGK modulaire PLC-bus. De XGB gebruikt een ander uitbreidingsbusformaat met zijn eigen specifieke uitbreidingsmodules. Voor XGB-systemen moet de juiste transistoruitgangsmodule uit de XGB-serie worden gespecificeerd.

V4: Hoe wordt een gebruikte XGQ-TR4A geverifieerd vóór installatie?

Monteer in een XGK-basis, voed het systeem, bestuur elk van de 32 kanalen afzonderlijk AAN en UIT via een testprogramma of diagnostische functie. Controleer bij elke uitgangsterminal: ≤0,2V indien AAN; zweeft naar voedingsspanning wanneer UIT. Elk kanaal dat in de buurt van 0 V blijft wanneer het commando UIT wordt gegeven (blijft gesloten) of dat niet onder de 0,2 V komt wanneer AAN (blijft open), heeft een defecte transistor. Controleer of het LED-gedrag overal overeenkomt met de verwachte AAN/UIT-statussen.

V5: Waar is de XGQ-TR4A verkrijgbaar nadat deze is stopgezet?

Via de LS Electric XGK-aftermarket – dealers van reserveonderdelen voor industriële automatisering en geteste overtollige leveranciers. Vraag geteste units aan met individuele kanaalverificatie. Bevestig XGQ-TR4A (NPN, 32-punts) versus XGQ-TR4B (PNP, 32-punts) voordat u bestelt - het NPN/PNP-onderscheid is van cruciaal belang voor de bedradingscompatibiliteit.
