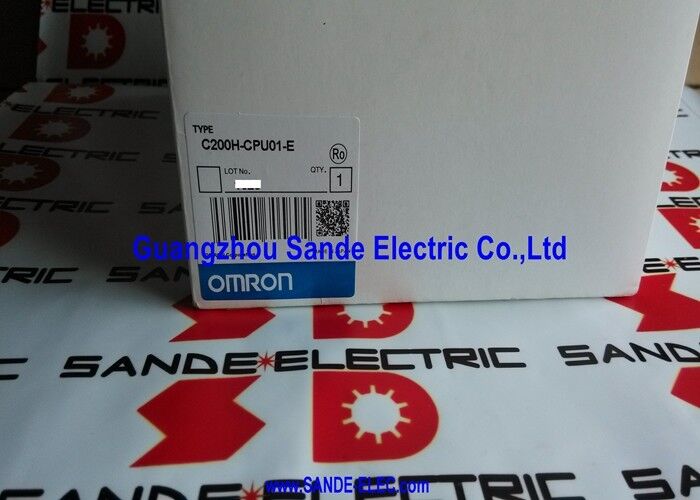

Omron C200H-CPU01-E PLC-module C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. SYSMAC C200H Series PLC CPU Module 100 240VAC stroomtoevoer, 5VDC 3A uitgang, 4K-Word programma geheugen, 145-instructie set, IP30

Overzicht

DeOmron C200H-CPU01-Eis de fundamentele CPU-eenheid in Omrons SYSMAC C200H programmeerbare controllerserie .

Dit geïntegreerde ontwerp stroomvoorziening en CPU in één module was kenmerkend voor de C200H-architectuur: de ingenieurs hoefden alleen de juiste achtergrond (3, 5, 8 of 10 slots) te selecteren,de CPU01 in de aangewezen CPU-positie monteren, en voeg I/O-modules, speciale functie-eenheden en communicatie-modules toe aan de resterende slots.

De C200H was Omrons mid-range PLC in de jaren tachtig en in de jaren negentig. and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

Het verlengde spanningsbereik van 85132VAC / 170264VAC geeft de module een aanzienlijke tolerantie voor de verslechtering van de voedingsspanning,een praktisch voordeel in industriële omgevingen waar de spanningskwaliteit niet altijd ideaal is.

De positie van de CPU01 binnen de C200H-CPU-familie plaatst hem als de entry-level CPU de meest fundamentele verwerkingscapaciteit in het C200H-bereik.Het 4K-woord programma geheugen verwerkt eenvoudige machine sequencing, logische transporters en besturingsprogramma's voor algemeen gebruik.

Voor toepassingen waarvoor grotere programma's nodig zijn, biedt de geheugencassette slot het uitbreidingspad: een EPROM- of EEPROM-cassette kan worden ingevoegd om de programmaopslag uit te breiden,met de EEPROM-variant die programma-updates in het veld mogelijk maakt zonder UV-wisser.

Voor toepassingen die meer verwerkingskracht nodig hebben, heeft Omron de C200H-CPU03-E (8K woorden) en C200H-CPU11-E (32K woorden) boven de CPU01 in de C200H-familie geplaatst.

Belangrijkste specificaties

Geïntegreerde stroomvoorziening

De ingebouwde wisselstroomvoorziening van de C200H-CPU01-E is een van de bepalende kenmerken die het C200H-ontwerp onderscheidde van sommige hedendaagse PLC's die afzonderlijke voedingsmodules vereisten.

Het hebben van de voeding geïntegreerd in de CPU-module vereenvoudigt de achtergrondconfiguratie:de ingenieur installeert één module (de CPU01) en alle vermogen omzetting voor de CPU en I/O rack wordt intern behandeld.

De 5VDC, 3A-uitgang levert de backplane-logische stroom voor alle modules die zijn geïnstalleerd in het CPU-rack en elk uitbreidingsrack dat via een uitbreidingskabel is aangesloten.

Het nominale verbruik van 120VA weerspiegelt het totale vermogen dat onder normale bedrijfsomstandigheden uit de wisselstroom wordt getrokken.

De 5VDC, 2A voedingssluiting beschermt de gelijkstroomuitgangsrail. Als een module een overmatige stroomopname veroorzaakt, blaast de veiligheidssluiting in plaats van dat de CPU of andere modules worden beschadigd door overstroom.

Het vervangen van een zekerheid is een onderhoudsopdracht die de werking herstelt nadat de fout is geïdentificeerd en gecorrigeerd.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, lasapparatuur of variabele belastingen van invloed op de kwaliteit van de levering.

De C200H-CPU01-E tolereert deze variaties en blijft werken door tijdelijke spanningsdalingen die minder tolerante apparatuur kunnen beïnvloeden.

I/O-architectuur ️ Backplane, racks en module selectie

De C200H-backplane accepteert modules in zijn genummerde slots, waarbij de CPU01-E de aangewezen CPU-positie inneemt (meestal de meest linkse slot).

I/O-modules- Digitale invoermodules die 24 VDC, 100 VAC of andere signaalniveaus accepteren; digitale uitgangsmodules met relais-, transistor- of triac-uitgangen; analoge I/O-modules voor spannings- en stroomsignalen.

Speciale functiemodules- hoogfrequente telmodules, positiebeheersmodules, temperatuurbeheersmodules en andere toepassingsspecifieke functie-eenheden die de mogelijkheden van de CPU verder uitbreiden dan basis discrete I/O.

CommunicatiemodulesHost Link (RS-232C SYSMAC Link naar hostcomputers), PC Link (voor PLC-to-PLC-gegevensdeling), Remote I/O (voor het uitbreiden van I/O naar externe racks) en SYSMAC NET Link-eenheden.

Het CPU-rack biedt plaats aan de geïnstalleerde modules en de eigen voedingsuitgang van de CPU01.elk met meer slots voor extra I/O.

Dit maximum van drie rekken bestrijkt de meeste middelgrote machinebesturingstoepassingen binnen het toepassingsgebied van het C200H-platform.

Geheugencassette

Het 4K-woordprogramma-geheugen van de C200H-CPU01-E omvat eenvoudige machinebesturingsprogramma's.

Wanneer de applicatie meer nodig heeft groter programma's met uitgebreide subroutine bibliotheken, meer gegevensregisters,of programma's die 8K-woorden benaderen. De geheugencassette biedt het hardwarepad voor uitbreiding..

DeEPROM-cassette (C200H-MP16K)Verlengt het geheugen tot 16.000 woorden.

Het is in de fabriek geprogrammeerd of geprogrammeerd met een programma voor UV-afwisselbare apparaten.het programma geschikt maken voor productie wanneer het programma is voltooid en bescherming tegen onbedoelde wijzigingen vereist.

Het EPROM kan niet worden herprogrammeerd zonder UV-wisseling, waardoor het geschikt is voor stabiele productieprogramma's.

DeEEPROM-cassette (C200H-ME16K)ook uitbreidt tot 16K woorden, maar maakt elektrische herprogrammering mogelijk. Het programma kan in het veld worden bijgewerkt met behulp van het programmeringsapparaat, zonder de cassette te verwijderen of met behulp van UV-wisser.

Deze flexibiliteit maakt de EEPROM-cassette de voorkeur voor installaties waar periodieke programma-updates, parameteraanpassingen,of veranderingen in de recepten tijdens de levensduur van de apparatuur.

Veelgestelde vragen

V1: De C200H-CPU01-E heeft 4K woorden programma geheugen. Is dit voldoende voor de meeste C200H applicaties?

4K-woorden is de inloopcapaciteit in het C200H-CPU-bereik ­ geschikt voor matig complexe machine-sequencingprogramma's met ladderlogic met timers, tellers, vergelijkingsinstructies,en standaard input/output logica.

Een typisch programma voor een transportband met tien stations, acht interlocks, zes storingsomstandigheden en basis HMI-communicatie kan 1.500 – 2.500 woorden beslaan, wat comfortabel past binnen 4K.Programma's die uitgebreide gegevensmanipulatie omvatten, grote zoektabellen of zeer lange sequentiële logische ketens kunnen 4K overstijgen en een geheugencassette-uitbreiding of een upgrade naar de C200H-CPU03-E (8K woorden) of C200H-CPU11-E (32K woorden) vereisen.

V2: Kan de C200H-CPU01-E rechtstreeks communiceren met een moderne PC met Windows voor programmering?

De C200H-CPU01-E heeft geen ingebouwde RS-232C-poort op de CPU01 zelf.

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

Een USB-naar-RS232C-adapter kan nodig zijn op moderne pc's die geen native RS-232C-poorten hebben.

Als alternatief bieden de in de backplane geïnstalleerde communicatie-modules Host Link RS-232C-connectiviteit voor SCADA- en programmeringstoegang.

V3: Wat is het maximale aantal I/O-punten voor een C200H-systeem dat de CPU01-E gebruikt?

De totale I/O-capaciteit van een C200H-systeem is afhankelijk van het aantal en het type I/O-modules dat op het CPU-rack en maximaal twee uitbreidingsracks is geïnstalleerd..

Met maximaal drie racks en standaard I/O-moduleconfiguraties kan een C200H-systeem doorgaans enkele honderden discrete I/O-punten bereiken.

Het exacte maximum is afhankelijk van de specifieke module die is gekozen, de grootte van de achterplaat en de stroomvoorzieningskapaciteit van de 5VDC.3A-uitgang van de CPU01-E beperkt het totale stroomverbruik van alle geïnstalleerde modules.

Systemen die zeer grote I/O-tellingen vereisen, zouden de stroomvoorzieningskapaciteit van de C200H-CPU01-E overschrijden en een zorgvuldige planning van het huidige budget vereisen of naar een CPU-variant met een hoger vermogen overstappen.

Vraag 4: De C200H-CPU01-E heeft een 2A-afsluiting. Kan deze in het veld worden vervangen?

De 5VDC, 2A voedingssluiting op de C200H-CPU01-E is een vervangbaar onderdeel.de zekerheid moet worden vervangen nadat de oorzaak is vastgesteld en is gecorrigeerd.

Het vervangen van de zekerheid zonder de onderliggende fout op te lossen, zal er onmiddellijk toe leiden dat de vervangende zekerheid weer opblaast.

Het juiste veiligheidstype is gespecificeerd in de C200H-hardwarehandleiding

V5: Is de C200H-CPU01-E compatibel met Omrons huidige CJ- en NJ-serie PLC's voor het delen van gegevens?

De C200H-CPU01-E maakt gebruik van de oudere communicatieprotocollen SYSMAC Link en Host Link die niet rechtstreeks compatibel zijn met de huidige CJ2- of NJ-serie van Omron zonder protocolconversie.

Voor oudere systemen waarbij een C200H en een moderne Omron CJ/NJ-seriescontroller gegevens moeten uitwisselen,een seriecommunicatie-eenheid met het juiste Host Link-protocol kan in het C200H-rack worden geïnstalleerd, terwijl de moderne controller zijn eigen Ethernet- of EtherNet/IP-verbinding gebruikt, met protocolconversie die in software of via een gateway-apparaat wordt verwerkt.

De directe integratie op tagniveau tussen de C200H en moderne controllers is niet beschikbaar zonder deze vertalingslaag.
