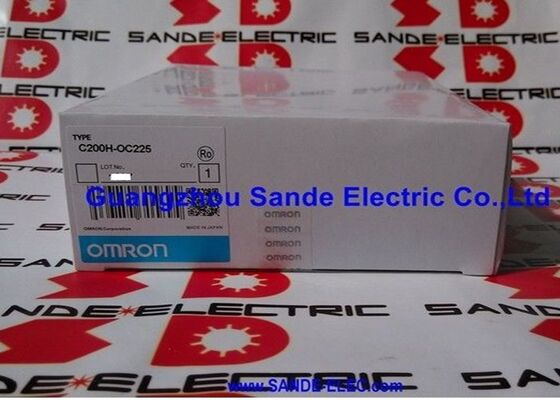

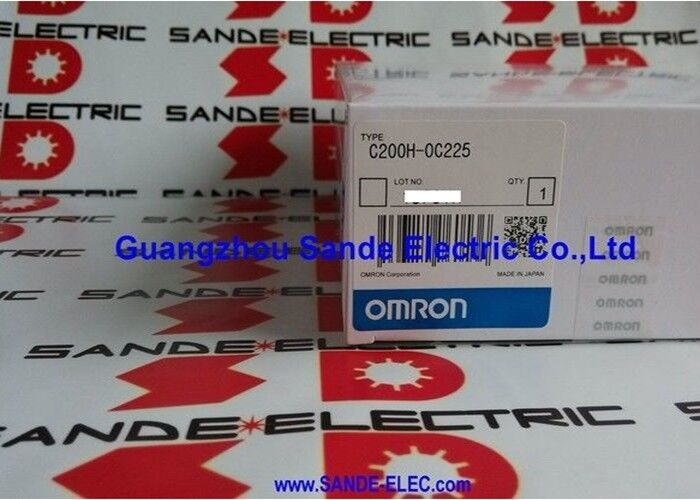

OMRON MODULE C200H-OC225 C2OOH-OC225 C200HOC225

Omron C200H-OC225 ∙ C200H 16-punts relais uitgangsmodule ∙ 250V AC / 24V DC / 2A per punt / G6B relais

16 Relais-uitgangen voor het C200H-rack

De C200H-OC225 breidt een C200H PLC-rack uit met 16 relais-uitgangspunten die zijn gemeten voor 250V AC- of 24V gelijkstroombelastingen bij 2A per uitgang.De uitgang van het relaytype is het bepalende kenmerk van deze module ­ elk uitgangskanaal schakelt via een mechanisch contact, waardoor het elektrisch compatibel is met een breder bereik van veldbelastingen dan transistor- of triac-uitgangsmodules: gemengde wisselstroom- en gelijkstroombelastingen, inductieve belastingen met een hogere overspanningsvermogen,en apparaten waarvoor contact-sluiting in plaats van transistorniveau-signalen vereist zijn.

Het gebruikte relaytype is de Omron G6B-1174P-FD-US ∙ een 24 V gelijkstroom spoel relais bij elk uitgangskanaal.wat betekent dat deze module geschikt is voor uitgangen die schakelen op de frequentie van de machine-gebeurtenis in plaats van op hoge frequentie puls frequenties.

Belangrijkste specificaties

Beperkte belasting per punt en per eenheid

De 2A per punt is de maximale stroom die een enkele uitgang kan schakelen.De 8A per eenheid beperkt de totale gelijktijdige stroom door alle 16 punten gecombineerd, zelfs wanneer elk punt binnen zijn 2A-limiet ligt, mag de som van alle actieve uitgangen 8A niet overschrijden.

In de praktijk zou alle 16 uitgangen gelijktijdig dicht bij hun individuele limiet van 2 A worden geladen, waardoor het totale eenheidsaantal 32 A ¢ ver boven het plafond van 8 A per eenheid zou gaan.In installaties waar meerdere uitgangen tegelijkertijd belastingen aandrijven, berekenen de concurrerende stroom in het slechtste geval en controleren of deze binnen 8A ligt.

De minimale schakelcapaciteit van 10 mA bij 5 V gelijkstroom bevestigt dat de G6B-relay pilotcircuits met een lage energie kan schakelen zonder contactdegradatie.

Veelgestelde vragen

V1: Wat maakt relais-uitgangen beter dan transistor-uitgangen in oude machinepanelen?

Relais-outputs schakelen gelijkmatig AC- en DC-belastingen en verwerken inductieve belastingen (contactoren, magnetronen) met een betere overspanningsvermogen dan transistor-outputs.het uitgangstype is geselecteerd om overeen te komen met de veldbedrading en belastingtypen in het oorspronkelijke paneelDe vervanging door een relaismodule behoudt het oorspronkelijke uitgangsgedrag, zonder verandering van de veldbedrading, zonder wijziging van de externe relaisinterface-hardware.

Vraag 2: Waarom is de limiet van 8A per eenheid belangrijk, hoewel elk punt 2A is?

De 8A-grens per eenheid is het thermische plafond voor de gehele module tegelijkertijd.de gecombineerde stroom kan 8A overschrijden, zelfs wanneer geen enkel punt 2A overschrijdtBereken de ergste som van alle tegelijkertijd actieve uitgangsstromen en bevestig dat deze onder de 8A blijft, of verminder de belasting per punt om binnen het totaal van de eenheid te blijven.

V3: Wat is de levensduur van de relais en wanneer moet de module preventief worden vervangen?

De G6B-relais heeft een nominale mechanische levensduur (aantal schakeloperaties).relais-uitgangsmodules in machines die vele duizenden keer per dag uitgangen cyclen, moeten worden opgenomen in de geplande preventieve onderhoudscyclus niet worden behandeld als permanente hardware tot het falen.

V4: Is de C200H-OC225 nog verkrijgbaar?

De C200H-serie is een legacy Omron-platform. De module kan worden aangeschaft via de Omron C200H aftermarket-industriële PLC-onderdelendealers, legacy Omron-distributeurs en renovatie-specialisten.Bevestig het onderdeelnummer C200H-OC225 specifiek aangrenzende C200H-uitgangsmodules (C200H-OC221, OC222, OC224) verschillen in aantal punten of contactconfiguratie.

V5: Wat moet worden gecontroleerd bij het vervangen van een C200H-OC225?

Bevestig dat de vervangingsmodule specifiek C200H-OC225 is (releetype, 16 punten).Controleer de rack backplane connector voor pin toestandNa installatie moet worden gecontroleerd of elk uitgangskanaal correct reageert op het PLC-adres voordat de machine weer in productie wordt genomen.
