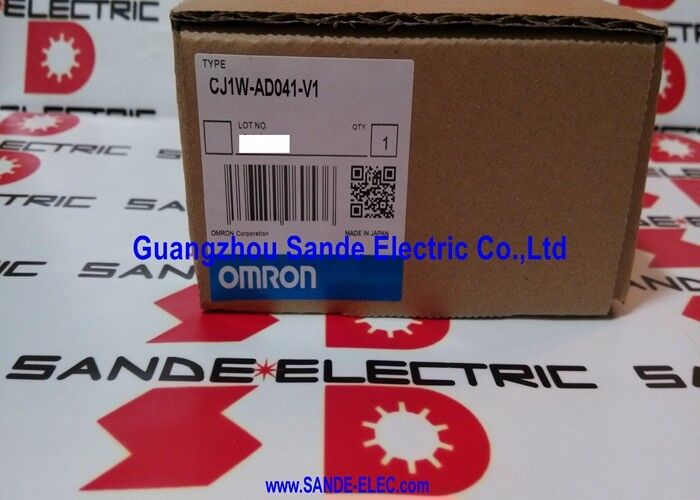

Omron A/D-eenheid CJ1W-AD041-V1 CJ1W-ADO41-V1 CJ1WAD041V1

Omron CJ1W-AD041-V1 ∙ CJ-serie 4-kanaal analoog input-eenheid ∙ 1/8000 resolutie / 250 μs per punt / Wire Break Detection / Peak Hold / Removable Terminal

Selectie van het signaalbereik per kanaal maximale flexibiliteit in één module

De CJ1W-AD041-V1 configureert elk van zijn vier invoerkanalen onafhankelijk.en 4·20mA · zijn beschikbaar op elk kanaal zonder hardware jumpers of schakelaars. Bereiktoewijzing wordt gemaakt in de I/O-parametertabel van de CJ-CPU.

Deze onafhankelijkheid per kanaal is praktisch voor instrumentenrekken met gemengd signaal: kanaal 1 leest een drukzender van 4 ‰ 20 mA, kanaal 2 leest een servo-feedback van ± 10 V,kanaal 3 leest een 0 ̊10V temperatuurzenderuitgang, en kanaal 4 leest een zender van 1 5V alle van één module, allemaal met volledige resolutie.

De resolutie van 1/8000 (13-bit) biedt 8.000 tellen over de volledige invoerbereik.De optionele 1/4000-instelling vermindert de resolutie, maar verhoogt de omrekeningsdoorvoer wanneer alleen grofere metingen nodig zijn.

Belangrijkste specificaties

Het detecteren van draadbreuk is van cruciaal belang voor de integriteit van de lus van 420mA.

Het definitieve voordeel van de 4·20mA-stroomlus ten opzichte van spanningssignalen is het vermogen om opencircuitfouten te detecteren ∙ een kapotte draad of een kapotte zender laat de lusstroom dalen tot onder 4mA (vaak tot nul),die buiten het geldige signaalbereik ligtDe standaardspanningsinvoer kan dit onderscheid niet maken: een gebroken kabel leest 0 V, wat niet te onderscheiden is van een zender die 0 V uitbrengt.

Wanneer de invoerstroom onder de dradenbreukdrempel valt, genereert de module een diagnostische vlag in zijn gegevensgebied.Het CJ CPU programma leest deze vlag en kan een alarm activeren, afhankelijke uitgangen remmen, of een foutbeheersings-subroutine oproepen, zonder externe hardware nodig te hebben.

Voor installaties waarbij storingen in de zendschakel actief moeten worden gedetecteerd in plaats van stilletjes verkeerd als nul te worden afgelezen,de draadbrekingsfunctie is het verschil tussen een fout die wordt gemeld en een fout die een stille valse aflezing veroorzaakt.

Peak Holding en Averaging

Peak hold:Het vastlegt en behoudt de maximale waarde die sinds de laatste reset op een invoerkanaal is opgetreden.Gebruikt voor het detecteren van voorbijgaande pieken die de CPU-scancyclus anders zou kunnen missen een momentane drukpiek, een korte spanningsoverschrijding of een signaalgebeurtenis van korte duur tijdens hogesnelheidsprocessen.

Gemiddeld:Vermindert het effect van elektrisch lawaai, sensoruitgangsstijgingen en variatie van de voeding op de gemeten waarde.Het gemiddelde resultaat is wat het CPU-programma leest, terwijl de module intern met volle snelheid blijft omzetten.

De twee functies dienen tegenovergestelde situaties: piekhoudt vangt het ergste maximum vast; gemiddeld onderdrukt lawaai om het onderliggende signaal te onthullen.Beide zijn geconfigureerd per kanaal in de CJ parameter instellingen.

Toepassingsscenario's

Invoer van de procesleiding:Vier zenders van 4 ‰ 20 mA (druk, temperatuur, stroom, niveau) verbonden met één CJ1W-AD041-V1 met actief wire break detection op alle kanalen.Een kapotte zendkabel geeft de bediener onmiddellijk een alarm zonder handmatige controle.

Multi-range machine-instrumentatie:drie ±10V analoge sensoruitgangen en één 4 ′ 20 mA transducer verbonden aan dezelfde module.Voor gemengde bereiktypen is geen extra hardware vereist. Elk kanaal configureert zijn eigen bereik onafhankelijk..

Kwaliteitsinspectie piektekening:een krachtsensor met een uitgang in het bereik van 0 ∼ 10 V met actief piekhoud. De module behoudt de maximale krachtwaarde van elke perscyclus, ongeacht hoe kort de piek was,het programma nauwkeurige piekkrachtgegevens geeft zonder dat een snelle onderbreking vereist is.

Veelgestelde vragen

V1: Kunnen alle vier de kanalen tegelijkertijd op verschillende signaalbereiken werken?

Ja. Elk kanaal is onafhankelijk geconfigureerd Het bereik wordt toegewezen in de CX-Programmer-eenheid of in de NX/NJ-configuratie-tool, niet door selectie van de hardware.

V2: Wat betekent de omrekeningssnelheid van 250 μs in een CJ-systeemcontext?

Bij 4 actieve kanalen bedraagt de totale moduleconversiecyclustijd ongeveer 1 ms.Dit is onafhankelijk van de scancyclus van de CJ-CPU. De module wordt continu in de achtergrond omgezet., en de CPU leest het huidige omrekeningsresultaat van elke scan af via de toegewezen I/O-woorden.

V3: Hoeveel CJ1W-AD041-V1-eenheden kunnen in één CJ-systeem worden geïnstalleerd?

Het CJ-systeem biedt toegang tot maximaal 10 speciale I/O-eenheden van hetzelfde type (tot eenheidsnummer 9, 0 ̊9).Het totale aantal is beperkt door de speciale I/O-eenheid van de CJ CPU en het aantal fysieke slots van de backplane.

V4: Welke programmeringssoftware wordt gebruikt om de CJ1W-AD041-V1 te configureren?

CX-Programmer is de primaire software voor systeemconfiguratie en ladderprogrammering van de CJ-serie.de NJ/NX-systemen die via de CJ-I/O-bus worden overbrugd, worden geconfigureerd in het datagebied van de Special I/O Unit in CX-Programmer of het equivalent in Sysmac Studio.

V5: Is het verwijderbare eindblok bij de module inbegrepen?

De afneembare schroef is de standaard externe aansluiting voor de CJ1W-AD041-V1.die het mogelijk maakt de module te vervangen terwijl de veldkabels op het losgekoppelde blok blijvenDit vergemakkelijkt de vervanging van de hot-swap-module met minimale downtime.
