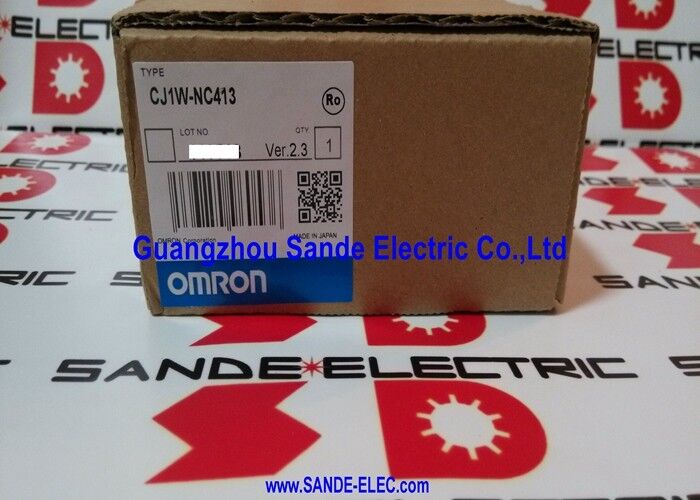

Omron PLC NC Unit CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413 | CJ I/O Bus 4-assige positiecontrole-eenheid — 500 kHz puls-uitgang / S-curve / interpolatie

Vier onafhankelijke pulstrein-assen op één CJ-slot

De CJ1W-NC413 voegt vier gelijktijdige pulstrein positioneringsassen toe aan een CJ-serie PLC vanuit één speciaal I/O-slot. Elk van de vier kanalen genereert puls-uitvoer met maximaal 500 kHz — de frequentielimiet die bepaalt hoe fijn en hoe snel elke as kan worden aangestuurd in een pulstrein-systeem. Hogere puls-frequentie maakt snellere positionering of fijnere resolutie mogelijk, afhankelijk van het stap-aantal van de aangesloten driver. De NPN open-collector uitgangen sluiten direct aan op stappenmotoren of servo-drivers die puls/richting of CW/CCW commando-ingangen accepteren.

De vier RS-422 lijn-driver ingangen accepteren quadrature encoder-feedback voor elke as — RS-422 voor ruis-immuniteit over langere kabeltrajecten, met NPN, PNP en no-voltage ingangsmodi ook ondersteund voor verschillende encoder-types. Deze ingangsflexibiliteit betekent dat de module werkt met het scala aan encoders dat typisch voorkomt bij verschillende drive-fabrikanten.

Ondersteunde bewegingsfuncties omvatten trapezoidale en S-curve acceleratie/deceleratie profielen, directe ladder positioneringscommando's, punt-naar-punt positie- en snelheidsregeling, lineaire interpolatie tussen assen, en geheugen-gebaseerde opslag van positioneringsdata. Voor machines die herhalende indexeer cycli of meerstap positioneringssequenties uitvoeren, slaat de geheugen-gebaseerde aanpak positie-tabellen op in de module in plaats van ze te berekenen in de PLC-scan.

Belangrijkste specificaties

CJ1W-NC413 in de NC_3 Familie Context

Binnen Omron's CJ NC unit familie identificeert de NC413-aanduiding de 4-assige pulstrein configuratie. Het aantal assen bepaalt de breedte — het 31 mm enkele-slot formaat biedt plaats aan 4 kanalen binnen één CJ-rack positie. Voor toepassingen die minder assen nodig hebben, delen de NC213 (2-assige) of NC113 (1-assige) varianten dezelfde architectuur. Voor de CJ1W-NC413 bepalen het FCN-connector formaat en het NPN open-collector output type de directe veldbedrading en drive-compatibiliteit — controleer beide tegen de specificaties van de geïnstalleerde drive voordat u een vervanging bestelt.

FAQ

V1: Welke bewegingsapplicaties zijn geschikt voor de CJ1W-NC413?

Punt-naar-punt positionering op stappenmotoren of servo-assen: indexeer machines, transfer units, compacte verpakkingsapparatuur, pick-and-place systemen, en multi-assige positionering waarbij de CJ-serie PLC al aanwezig is en pulstrein beweging de voorkeursmethode is. Vier assen uit één slot is geschikt voor machines die meerdere onafhankelijke positioneringskanalen nodig hebben die nauw geïntegreerd zijn met PLC-logica.

V2: Waarom is de 500 kHz puls-uitgang belangrijk?

Puls-frequentie bepaalt de maximale commando-snelheid voor een gegeven drive stap-resolutie. Met 500 kHz dekt de module zowel toepassingen met hoge snelheid positionering als toepassingen met fijne resolutie binnen dezelfde hardware. Lagere specificatie puls-eenheden beperken de snelheid eerder of vereisen grovere stap-instellingen ter compensatie.

V3: De module gebruikt NPN open-collector output. Welke drives zijn compatibel?

Stappenmotoren en servo-drivers die 5V of 24V puls/richting of CW/CCW NPN pulstrein commando-ingangen accepteren. Voor drives die gebruik maken van source-type (PNP) of differentiële RS-422 puls-ingangen, is de CJ1W-NC431 variant of een externe signaalconversie-interface vereist.

V4: Wordt de FCN-connector stekker meegeleverd met de module?

Nee. De FCN-formaat veldconnector stekker is niet inbegrepen. De twee FCN-connectoren op de module accepteren de bijpassende FCN-stekker die is aangesloten op de drive- en encoderkabels. Bestel de juiste FCN-stekker maat voor de bedradingsdikte bij de installatie.

V5: Wat moet worden geverifieerd bij het vervangen van een CJ1W-NC413?

Controleer of de geïnstalleerde module specifiek de 4-assige NC413 is — het aantal assen en de toewijzing van het bewegingsprogramma in de CJ PLC zijn gebaseerd op deze variant. Verifieer het NPN open-collector output type tegen de commando-ingangsspecificatie van de aangesloten drive. Bevestig dat de FCN-connector configuratie overeenkomt met de bestaande veldbedrading.
