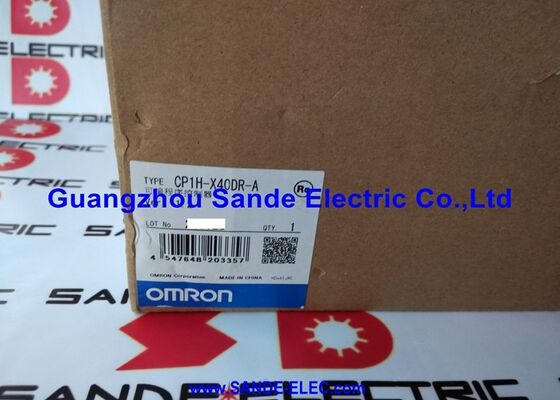

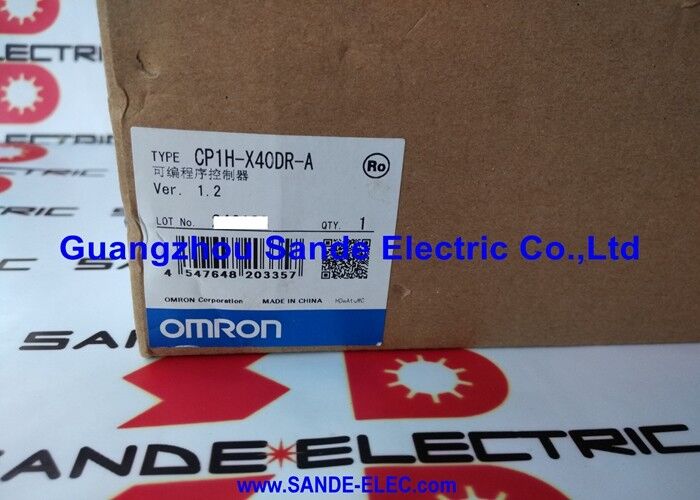

Omron PLC CP CP1H-X40DR-A CP1HX40DRA CP1H-X4ODR-A

Omron CP1H-X40DR-A | CP1H Compacte PLC — 24 DI + 16 relais / AC 100–240V / 100kHz HSC ×4 / 100kHz Pulsuitgang ×2 / USB / 20K stappen / 0,1 µs / IP20

100 kHz hogesnelheidsteller + 100 kHz pulsuitgang - beweging op een compacte PLC

De CP1H-X40DR-A integreert vier hardwarematige hogesnelheidstellerkanalen en twee hardwarematige pulsuitgangskanalen - geen door firmware geëmuleerde functies, maar speciale teller/timer-hardware die onafhankelijk van de CPU-scancyclus werkt.

HSC (hogesnelheidsteller):Vier kanalen accepteren enkelfasige encoder- of sensorpulsen tot 100 kHz, of tweefasige (A/B-kwadratuur) signalen tot 50 kHz. De tellers lopen op bij elke binnenkomende puls tussen programmascans, zodat er geen telling verloren gaat, ongeacht de scantijd. Wordt gebruikt voor het volgen van de positie van de encoder, het tellen van de productie, het totaliseren van de stroom en het meten van de snelheid.

Pulsuitgang:Twee kanalen genereren pulstreinen tot 100 kHz, waardoor stappenmotorcontrollers of servoaandrijvingen in positie- of snelheidsmodus worden aangestuurd. De pulsuitgang ondersteunt onafhankelijke werking (elk kanaal op zijn eigen frequentie) of gesynchroniseerde uitgang (beide kanalen vergrendeld op dezelfde referentie) voor gecoördineerde beweging over twee assen zonder externe bewegingscontroller.

Belangrijkste specificaties

Sink/Source (PNP/NPN) selecteerbare ingangen — Globale sensorcompatibiliteit

De 24 digitale ingangen selecteren tussen sink (NPN) en source (PNP) werking door middel van bedradingsconfiguratie - geen hardware-jumper of wijziging van modelvariant nodig. Europese machineconventies maken doorgaans gebruik van PNP-sensoren (bronsensoren); Japanse en Noord-Amerikaanse installaties maken vaak gebruik van NPN-sensoren (sink). De selecteerbare ingangen van de CP1H-X40DR-A zijn geschikt voor beide conventies, waardoor deze praktisch zijn voor machinebouwers die naar meerdere markten verzenden.

Optocoupler-isolatie tussen het 24VDC-ingangsveld en de interne logica van de PLC voorkomt dat aardlusstromen en transiënte spanningen de CPU bereiken - het veld en de logische zijden zijn elektrisch onafhankelijk.

Toepassingsscenario's

Verpakkingsmachines:Filmtoevoer, heatsealing en producttelling in één CP1H-X40DR-A. Pulsuitgang drijft de stappenmotor aan voor filmvoortbeweging; HSC volgt de encoder op het snijmechanisme; relaisuitgangen besturen het afdichtingselement en weigeren de actuator.

Transportsorteersystemen:24 sensoringangen voor productdetectie op meerdere transportbandsecties. Relaisuitgangen besturen de omleidingspoorten, magneetschakelaars van de transportbandmotor en alarmlampen. Ingebouwde HSC telt producten op elke vestiging.

Kleine werktuigmachines en testapparatuur:Sequentiële besturing (klemmen, snijden, lossen) via relaisuitgangen. Encoderfeedback via HSC. RS-232C voor communicatie met een meetinstrument; USB voor toegang tot programmeren vanaf laptop.

Waterpomp- en HVAC-stations:Niveau- en drukschakelaaringangen naar de 24DI. Pompmotorschakelaars en klepmagneetkleppen op relaisuitgangen. Ingebouwde RTC voor tijdgeplande bewerkingen en gebeurtenisregistratie.

Veelgestelde vragen

Vraag 1: Kan de CP1H-X40DR-A een CP1H-X40DT-A (transistoruitgang) vervangen in een bestaande installatie?

Functioneel verschilt de CP1H-X40DR-A (relaisuitgang) van de CP1H-X40DT-A (transistoruitgang), voornamelijk wat betreft de uitgangsschakelkarakteristieken. Relaisuitgangen schakelen AC- of DC-belastingen bij gemengde spanningen; transistoruitgangen zijn alleen gelijkstroom, maar schakelen sneller en vertonen geen mechanische slijtage. De programmalogica is identiek tussen de twee varianten. Veldbedrading verschilt omdat transistoruitgangen van het source- of sink-type zijn, terwijl relaisuitgangen spanningsonafhankelijke contacten zijn.

Vraag 2: Welke uitbreidingsmodules zijn compatibel met de CP1H-X40DR-A?

De CP1H-serie ondersteunt I/O-uitbreidingseenheden uit de CJ-serie die zijn aangesloten via de I/O-uitbreidingsconnector van de CP1H, en I/O-uitbreidingseenheden uit de CP-serie. Er kunnen maximaal 3 uitbreidingseenheden uit de CP-serie of I/O-eenheden uit de CJ-serie (via adapter) worden toegevoegd. Analoge, temperatuur- en gespecialiseerde I/O-uitbreiding is beschikbaar via de CJ I/O-uitbreidingsconnector.

V3: Welke programmeertools en talen ondersteunt de CP1H-X40DR-A?

CX-Programmer is de primaire programmeeromgeving voor de CP1H. Het ondersteunt het programmeren van ladderdiagrammen (LD) en instructielijsten (IL) in overeenstemming met IEC 61131-3. De USB-poort verbindt een pc met CX-Programmer voor het downloaden, uploaden en online monitoren van programma's. CX-Designer wordt gebruikt voor de ontwikkeling van HMI-panelen, aangesloten op de RS-232C of uitbreidingspoort.

Vraag 4: Hoe werkt de ingebouwde realtime klok (RTC)?

De interne RTC van de CP1H-X40DR-A houdt jaar-, maand-, dag-, dag-van-week-, uur-, minuut- en secondewaarden bij op speciale DM-geheugenlocaties. Het programma leest klokgegevens en gebruikt deze voor tijdgeplande bewerkingen (start/stop op specifieke tijden), tijdstempels van gebeurtenissen in gegevensrecords en receptbeheer dat productieparameters per dienst of dag verandert.

Vraag 5: Welke communicatieprotocollen worden ondersteund via uitbreidingsopties?

Via de twee optiekaartsleuven ondersteunt de CP1H-X40DR-A RS-485 (voor Modbus RTU, CompoWay/F en andere seriële protocollen) en Ethernet (EtherNet/IP, TCP/IP-socketcommunicatie). Met EtherNet/IP-connectiviteit kan de CP1H-X40DR-A naast controllers uit de CJ2- en NJ-serie als apparaatknooppunt deelnemen aan EtherNet/IP-netwerken. DeviceNet- en PROFIBUS-opties zijn ook beschikbaar via specifieke optie- of communicatiekaarten.
