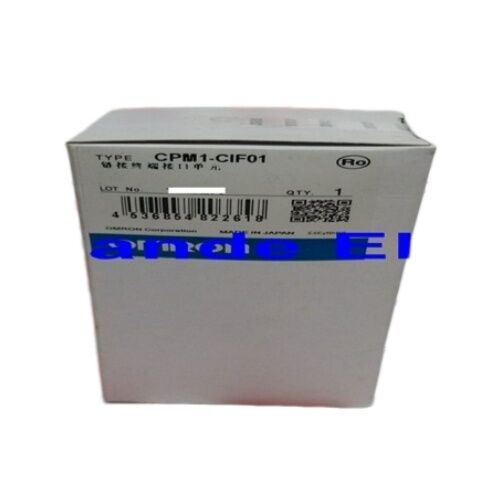

Omron CPM1-CIF01 Communicatie module CPM1-CIFO1 CPM1CIF01

Omron CPM1-CIF01∙ Peripheral Port RS-232C Adapter ∙ CPM1 / CPM1A / CPM2A / SRM1 / Host Link + Programmering / XW2Z Kabelcombinaties

Deelnummer:CPM1-CIF01

Vervaardiger:Omron Corporation (Japan)

PC-kant connector:D-sub 9-pin (RS-232C)

Kabelcombinaties:

• XW2Z-200S-CV (2m) / XW2Z-500S-CV (5m) ?? voor standaard PC COM-poortverbinding
• XW2Z-200S-V (2m) / XW2Z-500S-V (5m) ?? alternatieve aansluiting

Wat de CPM1-CIF01 eigenlijk doet

De CPM1/CPM1A/CPM2A PLC's communiceren via een perifere poort die werkt op TTL-logische niveaus ∼spanningsschommelingen van 0 ∼ 5 V.Standaard PC-seriepoorten en USB-naar-serie-adapters werken bij RS-232C-niveaus ‡ spanningsschommelingen van ±3V tot ±15VDeze zijn niet compatibel zonder een niveaueconverter.

De CPM1-CIF01 is die niveaueconverter, die aansluit op de PLC's perifere poortconnector, zet TTL-signaalniveaus om in RS-232C,en presenteert een D-sub 9-pin mannelijke connector die een PC seriële interface accepteert. Zonder deze adapter (of een gelijkwaardige), is er geen rechtstreeks pad van een PC met CX-Programmer of SYSMAC-CPT naar de programmapoort van de PLC.De CPM1-CIF01 is de fysieke interface die de verbinding mogelijk maakt.

Belangrijkste specificaties

Kabelkeuze Welke XW2Z-kabel te gebruiken

De CV-typekabels (XW2Z-xxxS-CV) zijn gespecificeerd in de standaardverbindingsdiagrammen van Omron voor PC-to-CPM1A/CPM2A-programmering via de CPM1-CIF01.Controleer de specifieke kabelcombinatie uit de Omron-verbindingsgids voor het geïnstalleerde PLC-model voordat u bestelt de juiste combinatie is afhankelijk van het PLC-type en de PC-interface.

Toepassingsscenario's

Eerste inbedrijfstelling van het programma:Sluit de CPM1-CIF01 aan op de CPM1A-poort, verbind de XW2Z-200S-CV-kabel aan op de PC COM-poort (of USB-to-serial adapter), open CX-Programmer,Selecteer de juiste COM-poort bij de juiste baudrate, en ga online om het programma te downloaden.

Diagnostiek van veldfouten:Een machine met CPM2A ontwikkelt een onverwachte storing tijdens de productie.en monitor I / O-states en gegevenstabel waarden in real time zonder het stoppen van de machine.

Host Link HMI-verbinding:Het CPM1-CIF01 biedt de RS-232C-interface tussen de seriële poort van het paneel en de perifere poort van de PLC,met een vermogen van meer dan 50 W,.

Onderhoudspakket:De CPM1A- en CPM2A-systemen blijven wereldwijd in gebruik.Het bewaren van een CPM1-CIF01 in de onderhoudskit voorkomt de vertraging bij het verkrijgen van een CPM1-CIF01, wanneer toegang tot het noodprogramma op een externe locatie van de machine nodig is.

Veelgestelde vragen

V1: Waarom is een aparte adapter nodig in plaats van een kabel rechtstreeks aan de PLC te verbinden?

De CPM1/CPM1A/CPM2A-perifere poort gebruikt TTL-spanningsniveaus (05V logica).Deze niveaus zijn elektrisch onverenigbaar De CPM1-CIF01 verricht de spanningsomzetting tussen de twee normen.

V2: Welke kabel is correct voor een standaard laptop PC COM-poortverbinding?

De XW2Z-200S-CV (2m) of XW2Z-500S-CV (5m) zijn gespecificeerd in de standaardverbindingsdiagrammen van Omron voor PC AT-compatibele D-sub 9-pin seriepoortverbindingen via de CPM1-CIF01.voor USB-seriële adapters met een virtuele COM-poort, dezelfde kabels gelden de adapter verschijnt op de pc als een standaard COM-poort.

V3: Welke programmeringssoftware maakt verbinding via de CPM1-CIF01?

CX-Programmer (onderdeel van Omrons CX-One software suite) is de huidige programmeringsomgeving voor CPM1, CPM1A en CPM2A PLC's. In de verbindingsinstellingen van CX-Programmer selecteer je de COM-poort,RS-232C-koppeltypeDe oudere SYSMAC-CPT-software maakt ook verbinding via deze adapter.

V4: Is het CPM1-CIF01 specifiek voor bepaalde CPM-modellen of is het algemeen compatibel?

De CPM1-CIF01 is compatibel met CPM1, CPM1A, CPM2A en SRM1-gerelateerde besturingsfamilies, die allemaal dezelfde randpoortconnector en TTL-signaalniveau-specificatie hebben.Het is niet compatibel met de CJ-serie of andere Omron PLC-families die verschillende poortconfiguraties gebruikenBevestig de compatibiliteit met het specifieke geïnstalleerde PLC-model uit de Omron-verbindingsdocumentatie.

V5: Waar komt de CPM1-CIF01 vandaan?

Via het geautoriseerde distributienetwerk van Omron (voor nieuwe en oude voorraden) en via de aftermarket van legacy-accessoires van Omron verkopers van industriële automatiseringsonderdelen en overtollige leveranciers.Het juiste XW2Z-kabelassemblage in de volgorde Controleer het type kabel in de Omron-verbindingsgids voor het geïnstalleerde PLC-model.
