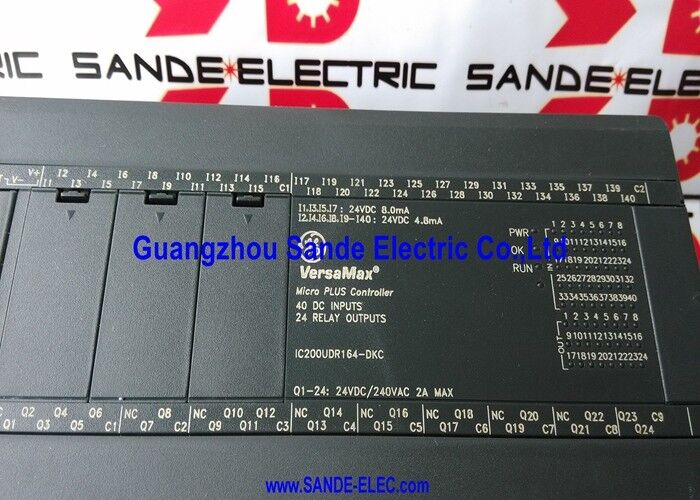

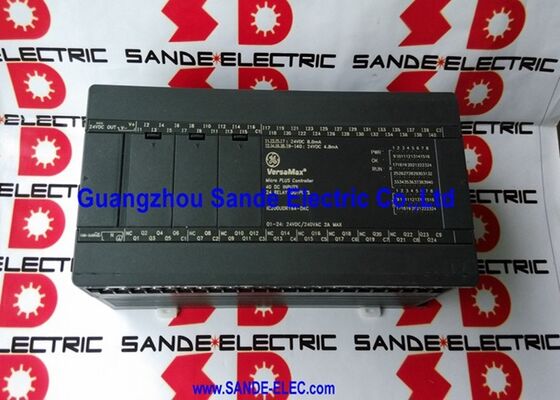

GE Fanuc Versamax Model IC200UDR164-DKC PLC IC200UDR164DKC IC2OOUDR164-DKC

IC200UDR164-DKC∙ GE Fanuc VersaMax Micro PLC ∙ 40×24VDC In / 24 Relay Out / 120 ∙ 240VAC / 8 HSC Input / RS-232C / 4 Uitbreidingsunits / Revision DKC

Een compleet micro-PLC

De IC200UDR164-DKC is een complete VersaMax Micro PLC het is een autonome programmeerbare controller met ingebouwde CPU, programma-uitvoering en veldinvoer/uitvoer.

De aanduiding "UDR164" heeft een functionele betekenis: de eenheid biedt 40 gelijkstroomdigitale ingangen en 24 relaisuitgangen in het 64-puntsformaat (U = VersaMax, D = gelijkstroominvoer, R = relaisuitgang,164 = 64-punten met 120/240VAC stroomvoorziening)Het DKC-suffix identificeert de hardwareherziening van deze specifieke build.

Bij een stroominvoer van 120 ∼ 240 VAC wordt deze eenheid rechtstreeks aangesloten op het wisselstroomnet zonder een aparte gelijkstroomvoeding ∙ de interne wisselstroom/ gelijkstroomomvormer voert zowel de PLC-logica als de ingangscircuits.Voor ontwerpen van kasten waarbij de AC-toevoer de primaire energiebron isDit elimineert een onderdeel.

Belangrijkste specificaties

24 Formulier C Relais-uitgangen

Elk van de 24 relais-uitgangen is een contactvorm C (SPDT), een overstap relais met normaal open, normaal gesloten en gemeenschappelijke eindpunten.

Normaal geopend (NO):Standaardbelastingregeling: motorstarterspoel, magnetoventil, alarm.

Normaal gesloten (NC):Foutbeveiligde toepassingen circuits die moeten worden aangedreven wanneer de uitgang is uitgeschakeld en moeten worden uitgeschakeld wanneer deze is ingeschakeld.

Gemeenschappelijk (COM):Accepteert alle veldtoevoerspanning binnen de contactklasse van de relais.en 24VDC-belastingen verbinden zich met dezelfde relaisbank zonder spanningsmatching-hardware.

Toepassingsscenario's

met een vermogen van niet meer dan 50 WDe eenheid wordt rechtstreeks aangesloten op de wisselstroombus van het paneel.

Multi-zone relaisbesturing:24 Form C-relais die onafhankelijk motorstarters, kleppenstralen en alarmmomenten bedienen bij gemengde wisselstroom- en gelijkstroomveldspanningen, allemaal vanuit één besturingshoes.

Telling van de hogesnelheidsproductie:Het programma leest de opgehoopte getallen van elke scan voor batchcontrole, lengtemeting of snelheidsbewaking.

Veelgestelde vragen

V1: Wat is het suffix voor de herziening "-DKC" en heeft dit invloed op de compatibiliteit?

Het DKC-suffix identificeert de specifieke hardwareherziening van de IC200UDR164.De herzieningen weerspiegelen onderdelen- of productie-updates met behoud van dezelfde functionele specificatie en programma-compatibiliteit.Een DKC-eenheid vervangt eerdere IC200UDR164-herzieningen (zoals AD, CB, enz.) zonder programmawijzigingen in de meeste installaties.Bevestig met de firmware-versievereisten van het geïnstalleerde programma als er problemen zijn met de compatibiliteit van de herziening.

V2: Welke programmeringssoftware is verbonden met de IC200UDR164-DKC?

De VersaMax Micro-serie wordt geprogrammeerd met behulp van Proficy Machine Edition (PME) of de eerdere Logicmaster-software.Verbinding via de ingebouwde RS-232C-seriepoort met behulp van een IC200CBL001- of gelijkwaardige programmeringskabel. Proficy Machine Edition ondersteunt zowel Ladder Diagram als Instruction List programmeertalen voor het VersaMax Micro-platform.

V3: Kunnen de 24 relais-uitgangen tegelijkertijd als NO- en NC-contact worden gebruikt van hetzelfde relais?

Ja, elk formaat C-relais bevat alle drie de terminals NO, NC en COM op de terminal strip.of beide bepaalt hoe het veldcircuit reageertEen relais kan tegelijkertijd een NO-circuit sluiten (een lamp activeren) en een NC-circuit openen (een bypass af-activeren) met één enkele uitvoeropdracht.

V4: Wat is het verschil tussen IC200UDR164 en IC200UDR064?

Beide zijn 64-punts VersaMax Micro PLC's met 40 DC-invoer en 24 relais-uitgangen.Alle andere functionele specificaties, HSC-capaciteit, relaytype, uitbreidingsconnectiviteit zijn identiek. Kies op basis van de beschikbare voedingspanning in het paneel.

V5: Zijn de relais-uitgangen beschermd tegen inductieve belastingwisseling?

De relaiscontacten zelf bevatten geen ingebouwde onderdrukking.Aanbevolen is een externe onderdrukking over de lading een snubbernet voor wisselstroombelastingen of een vrije diode voor gelijkstroombelastingenZonder onderdrukking vermindert de back-EMF-spike bij de relaisopening de contactlevensduur in de loop van de tijd.Verifiëren van de vereisten voor de onderdrukking van inductieve belasting uit de IC200UDR164-gebruikershandleiding voor de specifieke belastingstypen die worden overgeschakeld.
