Sanrex FRD100CA120 | Snelle Herstel Diode Vermogensmodule — 1200V Vrrm, 100A Ifa, 1.80V Voorwaartse Daling, 16600A²s I²t, DCB Geïsoleerde Basisplaat, 2500V Isolatie

Overzicht

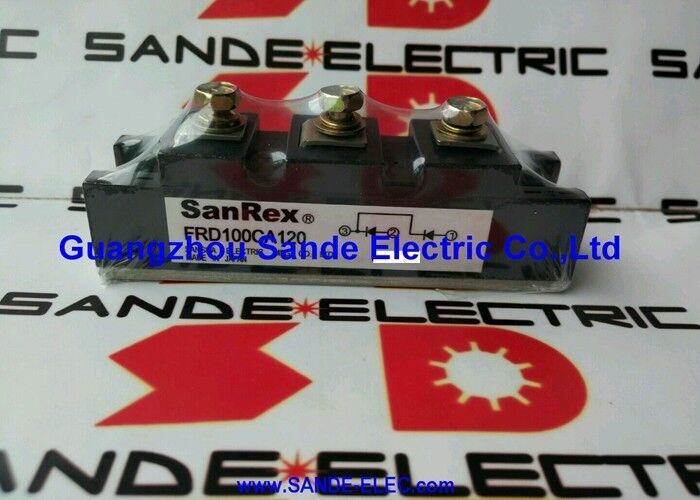

De Sanrex FRD100CA120 is een 1200V / 100A snelle herstel diode vermogensmodule — een van Sanrex's gevestigde hoogstroom diode module aanbiedingen voor industriële vermogenselektronica.

In vermogensconversiecircuits zijn niet alle diodes gelijk. Standaard gelijkrichterdiodes (ontworpen voor 50/60Hz netgelijkrichting) slaan lading op in hun junctie wanneer ze voorwaarts worden voorgespannen en geven deze vrij als een terugwaartse stroom wanneer de spanning erover omkeert — een fenomeen dat terugwaarts herstel wordt genoemd.

Voor langzame gelijkrichting op netfrequentie is deze terugwaartse herstelstroom kort in verhouding tot de cyclustijd en heeft deze weinig praktische gevolgen.

Voor hoogfrequente schakelcircuits, waarbij de toegepaste spanning binnen microseconden omkeert, kan de terugwaartse stroompuls van een langzaam herstellende diode net zo groot zijn als de voorwaartse stroom en lang genoeg duren om de voedingsrail via de schakelaar kort te sluiten, wat destructieve stroompieken genereert en aanzienlijke vermogensdissipatie veroorzaakt.

Snelle herstel diodes zijn gebouwd met verschillende halfgeleiderstructuren — geoptimaliseerde junctiedopingprofielen, smalle basisbreedtes en gecontroleerde levensduren — om de opgeslagen lading te verminderen en het terugwaartse herstelproces te versnellen.

Het resultaat is een diode die stopt met geleiden in de terugwaartse richting in een fractie van een microseconde in plaats van meerdere microseconden.

De 1200V blokkeringsspanning van de FRD100CA120 dekt de standaard DC-link busspanning van 3-fase 400VAC-gevoede aandrijvingen (met de ongeveer 560VDC gelijkgerichte bus plus een marge voor derating), en de 100A stroomclassificatie plaatst deze in het domein van middenvermogen variabele frequentie aandrijving freewheeling en gelijkrichtertoepassingen.

Sanrex (een Shindengen bedrijf) produceert al sinds de jaren '70 vermogenseenheidmodules voor industriële automatisering, en hun FRD-serie diodemodules worden in de onderhoudsgemeenschap van servo- en inverteraandrijvingen erkend als betrouwbare componenten met voorspelbare elektrische kenmerken.

De FRD100CA120 past in standaard internationale pakketvoetafdrukken die worden gebruikt door Semikron, Infineon, Powerex en andere grote modulefabrikanten — een praktisch voordeel voor systeemonderhoud wanneer het originele moduletype niet beschikbaar is.

Belangrijkste Specificaties

Waarom 1200V en 100A — Begrip van de Toepassingsgrens

De 1200V Vrrm-classificatie definieert de maximale spanning die de diode blokkeert wanneer deze terugwaarts is voorgespannen zonder lawine-doorbraak.

In een 3-fasen 400VAC-systeem is de gelijkgerichte DC-busspanning ongeveer 565VDC. Met standaard veiligheidsmarges (de spanningsclassificatie van het apparaat moet minimaal 1,5–2x de toegepaste blokkeringsspanning zijn bij normale werking, met extra marge voor transiënten), is 1200V de geschikte spanningsklasse voor 400–480VAC-systemen.

Een 600V apparaat zou onvoldoende marge hebben voor transiënte overspanningen veroorzaakt door belastingsschakelingen, motor aardfouten en lijnstoringen. Een 1700V apparaat biedt meer marge, maar tegen hogere kosten en doorgaans een iets hogere voorwaartse spanning.

De 100A Ifa-classificatie — gespecificeerd bij een behuizingstemperatuur van Tc = 78°C — definieert de continue voorwaartse stroom die de module aankan zonder de junctietemperatuurlimiet te overschrijden. De behuizingstemperatuurconditie is cruciaal: de stroomcapaciteit van een diodemodule hangt volledig af van hoe goed de warmte wordt afgevoerd.

Bij Tc = 78°C (een behuizingstemperatuur die adequate thermische beheersing vereist — koellichaam, thermisch interface materiaal en adequate lucht- of vloeistofkoeling) geleidt de diode continu 100A.

Als de behuizingstemperatuur boven de 78°C stijgt door onvoldoende koeling, moet de nominale stroom worden gereduceerd volgens de derating curve van de module.

De Ifsm van 2000A definieert het vermogen van de module om een kortstondige foutstroom te overleven — bijvoorbeeld, de ontlading van een grote DC-link condensatorbank via een defecte schakelaar in een inverteraandrijving. De I²t van 16.600A²s is de energieabsorptielimiet die de diode kan weerstaan zonder vernietiging — gebruikt om de geschikte zekering te selecteren voor overstroombeveiliging.

DCB Technologie — Wat de Module Betrouwbaar Maakt

Het DCB (Direct Copper Bonded) substraat is de basis van de betrouwbaarheid van de module. In een vermogenseenheidmodule genereert de siliciumdie warmte tijdens geleiding, en deze warmte moet door het substraat naar de basisplaat en vervolgens naar het koellichaam stromen.

Elke thermische weerstand in dit pad verhoogt de junctietemperatuur voor een gegeven vermogensdissipatie.

DCB substraat verbindt koperlagen direct aan een keramische isolator (typisch alumina Al₂O₃ of aluminiumnitride AlN) met behulp van een hogetemperatuur diffusieproces, waardoor een metallische verbinding ontstaat — geen soldeer, geen lijm — tussen het koper en het keramiek.

Deze directe verbinding heeft een lagere thermische weerstand en een betere weerstand tegen thermische vermoeidheid door cycli dan oudere gesoldeerde of epoxy-gebonden keramische substraten.

Naarmate de module opwarmt en afkoelt gedurende vele operationele cycli over jaren van dienst, behoudt het DCB substraat zijn thermische verbinding, terwijl gesoldeerde structuren holtes en delaminaties kunnen ontwikkelen die de thermische weerstand verhogen en uiteindelijk voortijdige uitval veroorzaken.

Het DCB substraat biedt ook de 2500V isolatie tussen de halfgeleidercomponenten (die op het DC-buspotentieel werken) en de basisplaat (die op het koellichaam is gemonteerd, typisch op aardpotentieel in het systeem).

Deze isolatie maakt het mogelijk om de module direct op een metalen koellichaam te monteren zonder een extra isolerende pad in de meeste installaties.

Snelle Herstel Diode Toepassingen in Motoraandrijfsystemen

De typische toepassingen van de FRD100CA120 in variabele frequentie aandrijving en servo aandrijving vermogenselektronica omvatten verschillende onderscheidende circuitposities:

Freewheeling diodes in de inverterbrug: In een driefasige PWM-inverter wordt elke IGBT-schakelaar gekoppeld aan een freewheeling (anti-parallelle) diode. Wanneer de IGBT uitschakelt tijdens PWM-werking, blijft de inductieve stroom van de motor door de freewheeling diode lopen tot de volgende schakelgebeurtenis.

Deze diodes moeten snel herstellen van hun voorwaartse geleidende toestand wanneer de IGBT weer inschakelt — als hun herstel langzaam is, stroomt de terugwaartse stroom door de IGBT gedurende de herstelduur, wat schakelverliezen en stress op de IGBT verhoogt.

Snel herstel is daarom een basisvereiste voor inverter freewheeling diodes.

Boost stage freewheeling in PFC-circuits: Actieve power factor correctie circuits gebruiken een boost converter topologie waarbij een snelle diode in de boost uitgangstrap de gelijkgerichte spanning blokkeert en de inductorstroom geleidt. De diode schakelt op de schakelfrequentie van de boost converter — typisch 20–100kHz — wat snel herstel vereist om verliezen en geleide EMI te minimaliseren.

Remchopper freewheeling: In aandrijfsystemen met een remchopper (een schakelaar die remenergie dissipeert in een weerstand wanneer de DC-link spanning stijgt), is een freewheeling diode aangesloten over de chopper schakelaar om de inductorstroom van de remweerstand te laten circuleren tijdens de off-periode van de chopper.

FAQ

V1: Wat is het verschil tussen een snelle herstel diode en een ultrasnelle diode, en tot welke categorie behoort de FRD100CA120?

Het onderscheid zit voornamelijk in de terugwaartse hersteltijd (trr) — de tijd vanaf het moment dat de stroom van de diode omkeert tot het moment dat de diode volledig blokkeert. Snelle herstel diodes hebben typisch trr-waarden in het bereik van 100–500 nanoseconden, terwijl ultrasnelle diodes trr onder de 100ns bereiken.

De exacte trr van de FRD100CA120 staat gespecificeerd in het Sanrex datasheet — de FRD-serie aanduiding geeft snelle herstel aan. Voor schakelfrequenties tot ongeveer 20kHz (gebruikelijk in industriële aandrijving PWM) zijn snelle herstel diodes over het algemeen voldoende.

Voor hogere frequenties (boven 50kHz) in hoogwaardige converters kunnen ultrasnelle of SiC Schottky diodes de voorkeur hebben om schakelverliezen verder te verminderen.

V2: De Ifsm is 2000A. Kan deze diode een DC-link kortsluiting weerstaan zonder bescherming?

Nee. De Ifsm (Non-Repetitive Peak Forward Surge Current) vertegenwoordigt het vermogen van de diode om een enkele, korte stroompuls te overleven — typisch gedefinieerd voor een halve sinusgolf puls van specifieke duur (meestal 8,3 ms of 10 ms volgens IEC-normen).

Een DC-link kortsluiting in een aandrijfsysteem kan langdurige foutstromen leveren die ver boven de 2000A liggen, en de I²t-waarde (16.600A²s) definieert de energie limiet die de diode absorbeert voordat deze vernietigd wordt.

Het halfgeleiderbeveiligingssysteem — upstream zekeringen, IGBT gate driver desaturatie detectie, of stroombegrenzende reactoren — moet de fout wissen voordat de energie door de diode zijn I²t-classificatie overschrijdt.

Zekeringselectie voor diodebescherming gebruikt de I²t-waarde om een zekering te kiezen met een lagere I²t doorgelaten waarde dan de classificatie van de diode.

V3: Is de FRD100CA120 een directe vervanging voor vergelijkbare modules van andere fabrikanten zoals Semikron, Infineon of Powerex?

De elektrische specificaties van de FRD100CA120 (1200V, 100A, 1.80V voorwaartse spanning) en de standaard pakketvoetafdruk met 34mm basisbreedte zijn compatibel met het internationale standaardpakket dat wordt gebruikt door modules van Semikron (bijvoorbeeld SKE100/16), Infineon (DD100N12K) en Powerex in dezelfde classificatieklasse.

Mechanische montageafmetingen en terminalposities binnen dit standaardpakket zijn over het algemeen consistent tussen fabrikanten, wat kruisvervanging vergemakkelijkt.

Echter, elektrische parameters — met name de terugwaartse hersteltijd (trr), herstel lading (Qrr) en thermische weerstand junctie-naar-behuizing (Rth(j-c)) — moeten worden vergeleken tussen de originele specificatie en de vervangende module om compatibiliteit in het specifieke toepassingscircuit te bevestigen.

Modules van verschillende fabrikanten in dezelfde classificatieklasse kunnen verschillende dynamische kenmerken hebben.

V4: Hoe moet de FRD100CA120 module worden gemonteerd om de nominale stroomcapaciteit te bereiken?

De 100A classificatie bij Tc = 78°C vereist dat de behuizingstemperatuur van de module op of onder de 78°C wordt gehouden onder volledige belasting.

Dit vereist: thermisch interface materiaal (thermisch vet of een voorgesneden thermisch kussen) tussen de module basisplaat en het koellichaam om de contact thermische weerstand te minimaliseren; adequate thermische weerstand van het koellichaam voor de totale vermogensdissipatie (bij 100A voorwaartse stroom met Vfm = 1.80V is het geleidingsverlies ongeveer 180W); en voldoende luchtstroom over de koellichaamvinnen.

De montageschroeven moeten worden vastgedraaid tot het koppel dat is gespecificeerd in het Sanrex datasheet om een uniforme thermische contactdruk te garanderen zonder het keramische substraat van de module te beschadigen.

V5: Het datasheet specificeert I²t van 16.600A²s. Hoe wordt deze waarde in de praktijk gebruikt?

De I²t (integraal van stroom kwadraat ten opzichte van tijd) is de thermische energie die de silicium junctie van de diode absorbeert tijdens een overstroomgebeurtenis. Zekeringen zijn geclassificeerd met een maximale doorgelaten I²t — de energie die ze doorlaten tijdens hun uitschakeltijd.

Om de diode te laten overleven bij een fout die door zijn upstream zekering wordt opgelost, moet de I²t doorgelaten waarde van de zekering lager zijn dan de I²t classificatie van de diode van 16.600A²s.

Zekeringselectietabellen in fabrikanten catalogi vermelden I²t doorgelaten waarden voor verschillende zekeringclassificaties en foutstroomniveaus, waardoor de beveiligingsingenieur kan verifiëren dat de geselecteerde zekering de diode beschermt.

Een zekering met I²t groter dan 16.600A²s zou voldoende energie door de diode laten stromen tijdens het uitschakelen om deze te vernietigen voordat het circuit wordt geopend.
