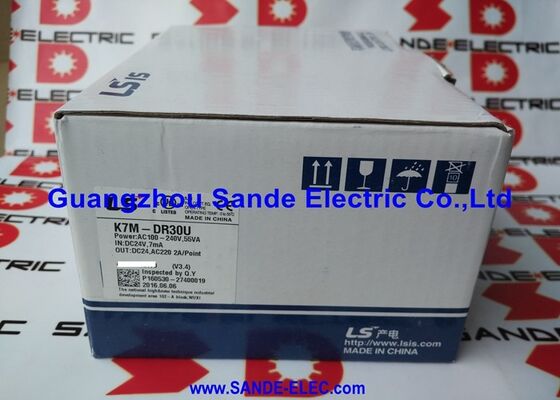

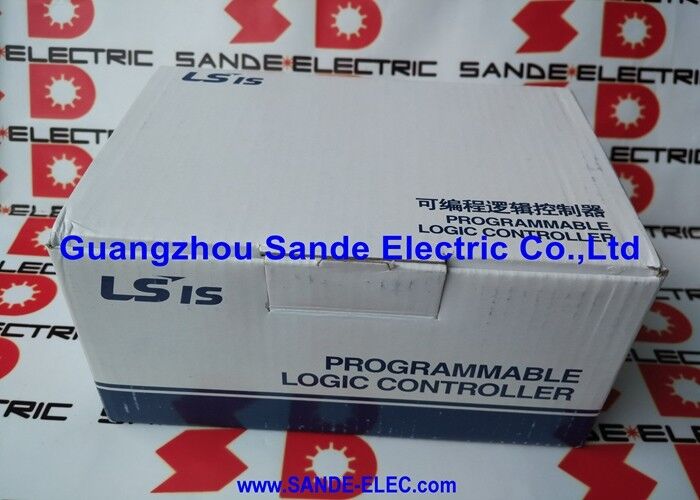

LG LS Programmable Logic Controller K7M-DR30U K7MDR30U K7M-DR3OU

LS Electric K7M-DR30U∙ MASTER-K K120S Compact PLC ∙ 18 DI (24VDC) / 12 Relais-uitslag / 2A per contact / RS-232C / Uitbreidbaar

18 Input, 12 Relay Output

De K7M-DR30U is een 30-punts compacte PLC in de MASTER-K K120S-familie van LS Electric.geen achtergrondbusHet is een zelfstandige controller voor machine-level taken waarbij de I/O-telling binnen één eenheid past.

Het gelijkstroominvoergedeelte accepteert 24 V veldsignalen over een praktisch voedingsbereik (20.4 ∼28,8 VDC), waarbij tolerantievariacties van de 24 VDC-toevoer van het paneel worden gedekt zonder dat er problemen met het filteren van de invoer zijn.Dit bereik komt overeen met de standaard industriële sensoren, foto-elektrische cellen, limiet schakelaars, en drukknoppen zijn allemaal direct verbonden.

De 12 relais-uitgangen hebben een 2A per contact bij zowel DC 24V als AC 220V. Deze enkele rating dekt de meeste machine-uitgangsbelastingen: standaard motorcontactor spoelen (AC 220V, 50~200mA),24VDC-solenoïde-kleppiloten (100~300mA), en signaallampen bij beide spanningen alle uit dezelfde module zonder tussenliggende relais voor spanningsomzetting.De maximale schakelspanning van AC 250V / DC 110V biedt ruimte voor panelen met 240VAC- of 110VDC-besturingscircuits.

Belangrijkste specificaties

MASTER-K K120S Waar de K7M-DR30U zit

LS Electric's MASTER-K-familie omvat een reeks stand-alone PLC-groottes.Grotere K120S-varianten strekken zich uit tot 60-punten en hogere I/O-tellingen in dezelfde familiearchitectuur; kleinere MASTER-K-modellen (K10S, K30S) hebben een lager aantal I/O.

De K120S ondersteunt uitbreiding via extra I/O-modules op de rechterzijde van de uitbreidingsbus.het mogelijk maken dat de 30-punts basis-eenheid groeit wanneer de toepassing meer veldverbindingen vereist dan de basis-hardware biedt.

Toepassingsscenario's

Kleine werktuigmachines en OEM-apparatuur:18 sensorinputten controleren de aanwezigheid van het werkstuk, de spindelstatus en de deurvergrendelingen. 12 relais-uitgangen controleren koelpompstarters, klemmagneten en indicatorlampen.De zelfstandige controller wordt gemonteerd in de elektrische doos van de machine zonder rackinfrastructuur.

met een diameter van niet meer dan 50 mmFotocel- en nabijheidssensor-ingangen; motorcontactor- en omleidingsrelay-uitgangen. Gemengde wisselstroom- en gelijkstroombelastingen schakelen vanuit hetzelfde relay-uitgangsgedeelte.

Onderhoudsreserve voor MASTER-K-installaties:De K7M-DR30U blijft in gebruik in veel Aziatische, Europese en Zuid-Amerikaanse industriële installaties.en ladderprogramma zonder wijziging.

Veelgestelde vragen

V1: Welke programmeringssoftware wordt gebruikt voor de K7M-DR30U?

KGL Win is de toegewijde MASTER-K programmeringsomgeving van LS Electric. Het biedt ladderlogic (LD), function block diagram (FBD) en instructielijst (IL) programmering.Verbinding maakt gebruik van de RS-232C-poort aan de CPU-front met een compatibele USB-naar-RS-232-adapter en PC-kabel. KGL Win versie moet compatibel zijn met de K120S CPU firmware.

V2: Wat is het verschil tussen K7M-DR30U en K7M-DT30U?

De K7M-DR30U heeft relais (R) -uitgangen ‡ elektromechanische contacten die wisselen van wisselstroom- of gelijkstroombelastingen bij 2A per contact. De K7M-DT30U heeft transistor (T) -uitgangen ‡ vaste toestand 24VDC-uitgang.Relaiscontacten verwerken gemengde AC/DC-belastingen en zorgen voor galvanische isolatieDe transistorautoutputs schakelen alleen DC, sneller en zonder contact slijtage.

V3: Kan de K7M-DR30U verder uitbreiden dan 30 I/O-punten?

LS Electric levert uitbreidingsmodules voor de MASTER-K K120S-serie.De maximale totale I/O in een uitgebreide K120S-configuratie is afhankelijk van de uitbreidingscapaciteit van het CPU-model; bevestig uit de K120S-hardwarehandleiding de specifieke beperkingen voor het aantal en het type van de uitbreidingsmodule.

V4: Welke relaisbescherming wordt aanbevolen voor inductieve gelijkstroombelastingen?

Gelijkstroom-inductieve belastingen genereren een omgekeerde spanningspiek wanneer ze worden uitgeschakeld.het eroderen en verkorten van de contactlevensduur. Verbind een vrije diode over elke DC-inductieve belasting (katode richting de positieve voedingsrail) om de piek te absorberen.een RC snubber over de lading vermindert boog bij zowel maken en breken.

V5: Waar komt de K7M-DR30U vandaan?

Via de erkende distributeurs van LS Electric (voor huidige of onlangs geproduceerde eenheden) en via de aftermarket van MASTER-K, ¥ de handelaars van industriële automatiseringsonderdelen en overtollige leveranciers.De MASTER-K-familie heeft een aanzienlijke geïnstalleerde basis in productie- en nutstoepassingen wereldwijdDe beschikbaarheid op de aftermarket is over het algemeen goed voor de K120S-klasse van 30 punten.
