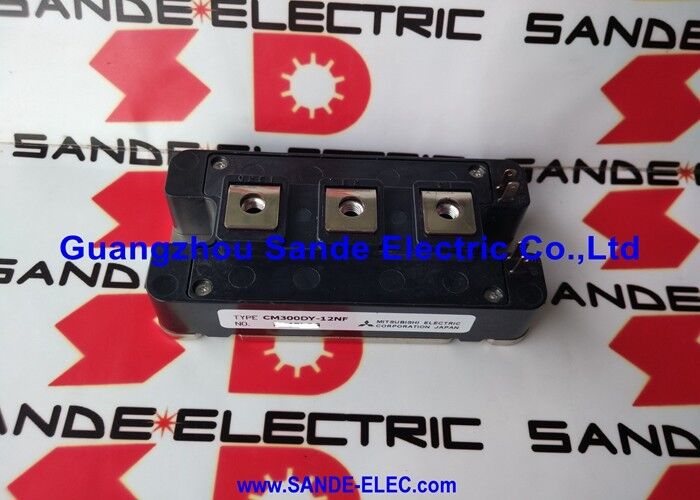

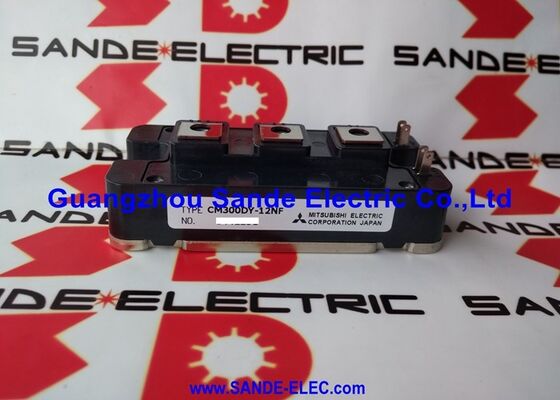

Mitsubishi IGBT Power Module CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF. Powerex Dual IGBTMODTM NF-serie ¥ 300A / 600V / Half Bridge / Super-snelle FWDi / Industriële stroomconversie

Dual IGBTMOD Halve brug bouwblok

De CM300DY-12NF is een half brug twee IGBT-transistoren in een serieconfiguratie die één fasebeen van een driefase-omvormer vormen.Wanneer het zespakformaat (zoals Fuji 6MBP) alle drie de fasen in één module integreert, de CM300DY-12NF biedt één fasebeen tegelijk drie CM300DY-12NF-modules bouwen één complete driefasebrug.

De IGBT van de bovenste zijde (hoge zijde):Schakelt de positieve DC-busverbinding over op de motorfase-uitgang.

Onderste IGBT (laagste zijde):Schakelt de motorfase-uitgang over op de negatieve DC-bus.

Elke IGBT is voorzien van een omgekeerd aangesloten supersnelle herstel-vrijewieldiode (FWDi) die het terugstroompad voor inductieve motorbelastingen biedt wanneer de IGBT is uitgeschakeld.

Belangrijkste specificaties

Toepassingen

met een vermogen van niet meer dan 50 WVariabele frequentiedruksystemen voor inductiemotoren van de klasse 3775 kW uit een 400V-toevoer de 300A / 600V halfbrugmodule biedt één fase-onderdeel per module,met drie modules die de volledige driefasige omvormer voltooien.

industriële omvormers:DC-omzetting in wisselstroom voor ononderbroken stroomvoorzieningen (UPS), actieve stroomfilters en netgebonden omvormersystemen in industriële en commerciële installaties.

met een vermogen van niet meer dan 50 WGrote SMPS-ontwerpen voor industriële elektrochemische processen, plasmaapparatuur,en apparatuur voor de vervaardiging van halfgeleiders waarbij de continue stroom van 300 A van de CM300DY-12NF een gelijkstroomconversie met een hoog vermogen mogelijk maakt.

met een vermogen van niet meer dan 50 WHulpinversorgers voor spoorvoertuigen en aandrijfsystemen voor industriële voertuigen die een schakeling van klasse 300A vereisen.

Energie uit hernieuwbare bronnenWindturbine-omvormerstadiums en zonne-energie-omvormers op utility-schaal die een betrouwbare 600V-klasse en 300A-switchcapaciteit vereisen.

met een gewicht van niet meer dan 10 kgOp een omvormer gebaseerde lasstroomvoorzieningen en plasma-snijsystemen waarbij de snelle schakeling van de module een efficiënte werking van de hoogfrequente omvormer mogelijk maakt.

Hoogspanningsimpulstoepassingen:De 600V-blokkerings- en 300A-switchcapaciteit van de CM300DY-12NF is ook toegepast in pulserende stroomsystemen voor wetenschappelijke en industriële onderzoekstoepassingen.

Veelgestelde vragen

V1: Hoeveel CM300DY-12NF-modules zijn er nodig om een volledige driefasige omvormer te bouwen?

Drie modules, één per fasebeen (U, V, W). Elk CM300DY-12NF biedt de bovenste en onderste IGBT-schakelaars voor één uitgangsfase.Drie modules zijn parallel aan hun DC-bus en uitgangsfaseverbindingen om de volledige driefasebrug te vormenDeze modulaire aanpak maakt vervanging per fase mogelijk wanneer slechts één module uitvalt, zonder de hele brug te vervangen.

V2: Wat is de betekenis van de supersnelle herstel FWDi in CM300DY-12NF?

Als een IGBT aan gaat, the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateDeze piek stroomt door de schakel IGBT, het verhogen van schakelverliezen en het genereren van EMC-geluid.De supersnelle herstel-FWDi van de NF-serie minimaliseert deze piek, vermindert de verliezen en vereenvoudigt het EMC-filteren in motor-aandrijvingontwerpen.

V3: Welk koppel is van toepassing op de chassisinstallatie CM300DY-12NF?

Powerex specificeert het montage-koppel voor de schroeven van de CM300DY-12NF-basisplaat, typisch 2 N·m voor de montage-hardware van de module.verhoging van de Rth ((c-h) en verhoging van de verbindingstemperatuur bij een bepaalde belastingstroom. Over-koppel risico's scheuren van de keramische DCB substraat. Bevestig van de CM300DY-12NF datasheet voor de exacte koppel specificatie.

V4: Kan CM300DY-12NF parallel worden gebruikt om de huidige capaciteit te verhogen?

Parallelle werking is mogelijk, maar vereist zorgvuldige aandacht voor het huidige delen.IGBT's met een positieve temperatuurcoëfficiënt van VCE ((sat) de kenmerken van de NF-serie zelfbalans thermisch parallel: een module die warmer draait, heeft een hogere VCE (sat) en draagt dus een evenredig minder stroom.verschillen in de induktans in de busbalk tussen parallelle modules veroorzaken een dynamische stroomonbalans tijdens het schakelenParallelle IGBT-operatie vereist een symmetrische busstaafopstelling en overeenkomstige modules uit dezelfde batch.
