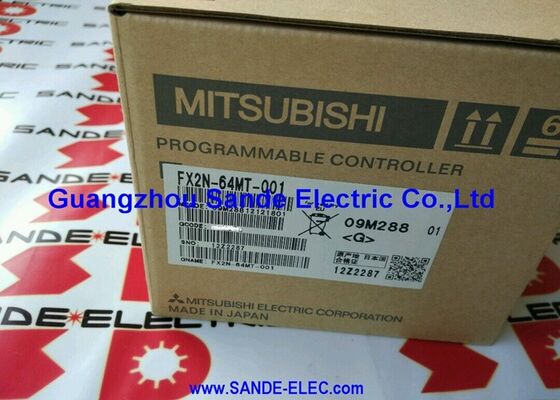

Mitsubishi PLC Programmable Logic Controller Transistor Output FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

MitsubishiFX2N-64MT-001 | MELSEC FX2N 64-punts transistoruitgang PLC - 32 DI / 32 DO, 8K stappen, RS-422, 24VDC

Onderdeelnummer:FX2N-64MT-001

Fabrikant:Mitsubishi Elektrisch (Japan)

Producttype:PLC-hoofdeenheid — MELSEC-F FX2N-serie

Totale I/O:64 (32 ingangen / 32 transistoruitgangen)

64 punten, transistoruitgangen, ingebouwde pulscontrole

De FX2N-64MT-001 is de 64-punts transistoruitgangshoofdeenheid in Mitsubishi's FX2N-serie: de CPU, het geheugen, de voeding, I/O en RS-422-communicatiepoort in één module. Er is niets extra's nodig om een ​​programma te starten: sluit een 24V-voeding aan, programmeer het met GX Developer of GX Works2, en het draait.

Het onderscheid tussen transistor en relais is hier van belang. FX2N-units met relaisuitgang (FX2N-64MR) kunnen hogere inductieve belastingen en wisselstroomcircuits aan, maar schakelen in milliseconden en slijten gedurende de levensduur van hun contacten. De transistoruitgangen van de -MT schakelen in microseconden, vertonen geen contactslijtage en – cruciaal – Y0 en Y1 kunnen pulstreinen genereren tot 100 kHz met behulp van de ingebouwde PLSY.

PLSR-, DRVA- en DRVI-positioneringsinstructies. Voor machines die servo- of stappenasbesturing nodig hebben naast een grote I/O-basis, elimineert dit de noodzaak van een afzonderlijke FX2N-1PG-E-positioneringsmodule voor toepassingen met één of twee assen.

De 32 ingangen omvatten X0-X5 als hogesnelheidstellerkanalen (tot 60 kHz), geschikt voor encoderfeedback en snelle telling van nabijheidssensoren. De 32 transistoruitgangen van het brontype kunnen elk maximaal 0,5 A aan bij 5–30 V DC.

Uitbreiding en geheugen

De FX2N-uitbreidingsbus verbindt digitale ingangsmodules (FX2N-16EX, FX2N-32EX), digitale uitgangsmodules (FX2N-16EY, FX2N-32EY) en analoge modules (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) rechts van de basiseenheid. De totale uitbreidbare I/O bedraagt ​​256 punten. Speciale functiemodules – positioneringseenheden, extra communicatiekaarten – worden in dezelfde keten bevestigd.

Het ingebouwde RAM-geheugen met 8.000 stappen dekt de meeste programma's op één machine. Een geheugencassette in de aansluiting op het voorpaneel breidt dit uit tot 16.000 stappen (FX2N-EEPROM-16L voor niet-vluchtige opslag zonder batterijafhankelijkheid).

De RS-422-poort ondersteunt ook N:N peer-to-peer-netwerken tussen maximaal 8 FX2N-eenheden - dataregisters en bit-apparaten worden automatisch gedeeld, zonder aanvullende communicatieladderinstructies.

Belangrijkste specificaties

Veelgestelde vragen

Vraag 1: Wat is de maximale uitgangsstroom per transistorkanaal en over alle uitgangen?

Elk kanaal kan maximaal 0,5 A verwerken bij 5–30 V DC. De totale gelijktijdige uitgangsstroom over alle 32 kanalen wordt beperkt door de interne voeding van het apparaat – doorgaans rond de 8A voor de volledige uitgangsgroep. Als veel uitgangen tegelijkertijd op of nabij 0,5 A werken, controleer dan tijdens het systeemontwerp of de totale belasting binnen dit budget blijft.

Vraag 2: De ingebouwde Y0/Y1-pulsuitgangen zijn op 100 kHz - hetzelfde als de FX2N-1PG-E. Wanneer is de positioneringsmodule nog de moeite waard om toe te voegen?

Beide produceren pulstreinen van 100 kHz. De ingebouwde uitgangen maken gebruik van PLSY-, PLSR-, DRVA- en DRVI-ladderinstructies, die een eenvoudige point-to-point-positionering omvatten. De FX2N-1PG-E voegt speciale positioneringsmodi toe – homing, two-speed approach, interrupt-triggered stops – die de ingebouwde instructieset niet direct kan repliceren. Voor eenvoudige positionering met één of twee assen zijn de ingebouwde uitgangen voldoende en is de -1PG-E overbodig.

Vraag 3: Wordt de FX2N-64MT-001 nog steeds ondersteund?

De FX2N-serie wordt stopgezet. Voor nieuwe ontwerpen adviseert Mitsubishi de FX5U (MELSEC iQ-F). Voor bestaande FX2N-installaties blijft GX Works2 programmering en monitoring ondersteunen. De FX2N-64MT-001 is verkrijgbaar via de industriële surplusmarkt.

Vraag 4: Kan het programmageheugen worden uitgebreid tot meer dan 8.000 stappen?

Ja. Een geheugencassette in de aansluiting op het voorpaneel breidt de capaciteit uit tot 16.000 stappen. De FX2N-EEPROM-16L biedt op EEPROM gebaseerde niet-vluchtige opslag die het programma bewaart zonder batterijback-up - handig als de toegang tot de batterij moeilijk is of als er weinig onderhoud wordt verwacht.

Vraag 5: Kan de FX2N-64MT-001 servoversterkers uit de Mitsubishi MR-J-serie besturen?

Ja — via de ingebouwde Y0/Y1-transistorpulsuitgangen aangesloten op de pulsingangsklemmen van de servoversterker, met behulp van DRVA/DRVI-positioneringsinstructies voor maximaal twee assen. Voor meer geavanceerde servobesturing (homingsequenties, nadering met twee snelheden, nokprofielen), voegt u FX2N-1PG-E positioneringsmodules toe. De toepassingsnotities van Mitsubishi bieden bedradingsvoorbeelden voor MR-J2S-, MR-J3-, MR-JN- en MR-JE-versterkers.
