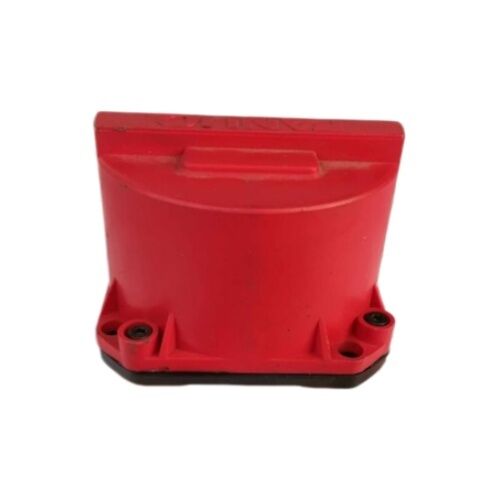

FANUC A860-0347-T001 Absolute Pulse Coder — Vervangende Servo Motor Encoder

Wat is de A860-0347-T001?

De FANUC A860-0347-T001 is een seriële A-type absolute pulscoder, ontworpen als een direct passende vervangende encoder voor FANUC servomotoren. Gemonteerd aan de achterkant van het motorhuis, levert deze unit continu realtime positie- en snelheidsgegevens aan het CNC-besturingssysteem — waardoor het een van de meest kritieke feedbackcomponenten is in elke door FANUC aangedreven machinegereedschap.

Als uw machine encoder-gerelateerde alarmen genereert, asafwijking ervaart, of simpelweg niet correct naar de thuispositie wil gaan, is een defecte pulscoder vaak de hoofdoorzaak. De A860-0347-T001 is de door de fabrikant gespecificeerde oplossing om die as weer online te krijgen.

Compatibiliteit — Welke Motoren Past Het?

Deze pulscoder is speciaal gebouwd voor twee specifieke FANUC servomotormodellen:

• FANUC Model 4-0S servomotor
• FANUC Model 3-0S servomotor

Het maakt verbinding via een D-SUB interface connector en wordt direct aan de achterkant van de motorbehuizing gemonteerd. Controleer voordat u bestelt of het typeplaatje van uw motor overeenkomt met een van de bovenstaande aanduidingen. Het gebruik van een incompatibele encoder — zelfs een die fysiek past — zal leiden tot communicatiefouten bij de versterker.

Waarom de Encoder Belangrijker is Dan U Denkt

In een gesloten CNC-systeem "weet" de servomotor niet waar hij zich bevindt. Hij is volledig afhankelijk van de pulscoder om de rotatiepositie terug te melden aan de servoversterker en CNC-controller. Zodra die feedbacklus wegvalt — door een gebroken encoder schijf, binnendringend vocht, kabelbeschadiging, of normale slijtage — wordt de as onvoorspelbaar.

De A860-0347-T001 is een absolute-type encoder, wat betekent dat deze de positie onthoudt, zelfs nadat de machine is uitgeschakeld (ondersteund door een back-upbatterij aan de CNC-zijde). Dit is een belangrijk voordeel ten opzichte van incrementele encoders: wanneer u de machine opnieuw opstart, is het niet nodig om de as opnieuw naar de thuispositie te sturen. Positiegegevens worden behouden en direct vertrouwd bij het inschakelen.

Technische Overzicht

Veelvoorkomende Fout Symptomen Die Wijzen Op Dit Onderdeel

U krijgt niet altijd een duidelijke waarschuwing. Encoderfouten kunnen zich op verschillende manieren manifesteren:

• "Excess Error" of as servo-alarmen op het CNC-paneel
• As beweegt grillig of reageert niet op commando's
• Machine slaagt er niet in een thuiscyclus te voltooien
• Intermitterende positiefouten die verdwijnen en dan terugkeren
• Fysieke schade aan het encoderlichaam of de connector (koelmiddelbesmetting, impact)

Als uw machine een FANUC 0-serie, 15-serie, of vroege 16/18-serie besturing gebruikt in combinatie met een Model 3-0S of 4-0S motor, is de A860-0347-T001 de juiste vervanging om te onderzoeken.

Installatie Opmerkingen

Het vervangen van een pulscoder vereist zorgvuldige behandeling. De optische schijf binnenin is precisiegeslepen en gevoelig voor schokken. Een paar praktische punten:

1. Schakel de machine volledig uit en vergrendel deze voordat u de encoder verwijdert.
2. Noteer de kabelgeleiding en de oriëntatie van de connector voordat u iets loskoppelt.
3. Na installatie kan de CNC een referentiepositie terugkeer of batterij-ondersteunde positie reset vereisen, afhankelijk van het type besturing.
4. Inspecteer de encoderkabel en connectorpennen terwijl de motor toegankelijk is — kabelverslijting is een veelvoorkomend secundair probleem.

Raadpleeg bij twijfel de relevante FANUC servomotor onderhoudshandleiding (B-65165E-serie of equivalent voor uw motormodel).

Veelgestelde Vragen

V1: Is de A860-0347-T001 een origineel FANUC onderdeel of een aftermarket vervanging?

De A860-0347-T001 is een origineel FANUC onderdeelnummer. Controleer bij het inkopen van deze encoder of de leverancier een nieuw OEM-unit, een gecertificeerd gereviseerd unit, of een compatibele vervanging van derden aanbiedt. Voor productie-kritische machines worden nieuwe OEM- of professioneel geteste gereviseerde voorraden over het algemeen aanbevolen. Aftermarket alternatieven bestaan, maar kunnen compatibiliteitsrisico's met specifieke control firmwareversies met zich meebrengen.

V2: Welke FANUC CNC-besturingen werken met deze encoder?

Deze pulscoder is geassocieerd met oudere FANUC servomotormodellen (3-0S en 4-0S), die vaak werden gecombineerd met FANUC 0-serie, 3-serie en 15-serie CNC-besturingen, evenals enkele eerdere 16i/18i configuraties. Als u een nieuwere αi of βi serie motor gebruikt, heeft u een ander pulscodermodel nodig — de A860-0xxx-T serie omvat vele generaties en ze zijn niet uitwisselbaar.

V3: Kan ik mijn bestaande encoder repareren in plaats van deze te vervangen?

In sommige gevallen kunnen gespecialiseerde reparatiewerkplaatsen een defecte pulscoder herstellen — het reinigen van besmette optiek, het vervangen van de connector, of het oplossen van batterijgerelateerde problemen. Echter, als de interne encoder schijf fysiek beschadigd is of de optische sensor is uitgevallen, is reparatie over het algemeen niet kosteneffectief of betrouwbaar in vergelijking met het monteren van een geteste vervanging. Aangezien een defecte encoder ascrashes kan veroorzaken, kiezen de meeste productieomgevingen voor een gegarandeerd werkende vervanging in plaats van een gerepareerd onderdeel.

V4: Mijn machine toont een "pulscoder alarm" — betekent dat zeker dat de encoder is uitgevallen?

Niet noodzakelijk. Controleer voordat u de encoder vervangt: de encoderkabel op zichtbare schade of losse connectorpennen; de servoversterker op aparte foutcodes; en de CNC-batterijback-up (een lege batterij op een absoluut encodersysteem zal alarmen genereren die encoder hardwarefouten nabootsen). Voer deze controles eerst uit — ze kunnen aanzienlijke tijd en kosten besparen.

V5: Hoe moet de A860-0347-T001 worden opgeslagen als deze niet onmiddellijk wordt geïnstalleerd?

Bewaar het in de originele antistatische verpakking in een droge, temperatuurstabiele omgeving. Vermijd gebieden met hoge luchtvochtigheid, direct zonlicht of aanzienlijke trillingen. De interne optische componenten zijn gevoelig voor stof en vocht. De meeste industriële leveranciers raden installatie binnen 12 tot 24 maanden na aankoop aan voor de beste betrouwbaarheid; langdurige opslag daarna moet gepaard gaan met een functietest voordat het in een actieve machine wordt gemonteerd.

Vergelijk altijd het motor typeplaatje en de machine documentatie voordat u vervangende encoders bestelt. Modelnummers binnen de FANUC A860-serie zijn nauw verwant, maar niet universeel uitwisselbaar.
