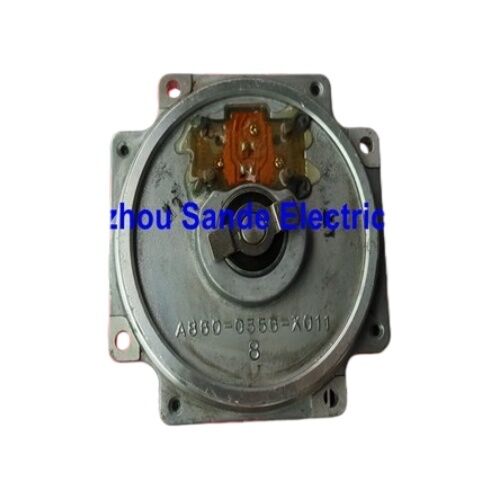

FANUC Continue Rotary Puls Servo Motor Encoder A860-0356-X011

FANUC A860-0356-X011 Continuous Rotary Pulse Coder

De component achter elke precieze asbeweging

Er is een klein maar cruciaal onderdeel van de hardware gemonteerd aan de achterkant van uw FANUC Alpha servomotor die de meeste machine-operatoren nooit denken aan totdat het faalt.A860-0356-X011is de interne rotor en het sensorelement van deαA64 (AA64) pulscodeerder, de absolute serie encoder familie die een hele generatie van FANUC Alpha servomotoren hun positioneel intelligentie gaf.

Dit onderdeelnummer verschijnt in meerdere kruisverwijzingen op de markt.A860-0360-T201,A860-0360-V501, ofA860-0360-V511De A860-0356-X011 identificeert de interne encoderplaat/rotorcomponent die in die rood beklede montage is geplaatst.zowel de aanduiding van het rotorelement als het volledige assemblagenummer mogen worden vermeld op de leverancierslijsten, en beide verwijzen naar dezelfde functionele eenheid die je nodig hebt om de as te herstellen.

Wat "AA64" eigenlijk betekent en waarom resolutie belangrijk is

De aanduidingAA64wordt als volgt onderverdeeld:Eenvoor de Alfa-reeks:Eenvoor het type Absolute,64voor 64.000 pulsen per omwenteling.Dat resolutiecijfer 64K telt per beurt is wat deze generatie FANUC-encoders onderscheidt van oudere eenheden met een lagere resolutie en definieert de positioneringsnauwkeurigheid die beschikbaar is voor de CNC-besturing.

Met 64.000 bewegingen per omwenteling ontvangt de servo versterker met elke asronde zeer fijne positiegegevens.Dit vertaalt zich in een resolutie van 0.15625 micrometers per encoder geteld ¥ veel fijner dan de mechanische nauwkeurigheid van de meeste werktuigmachines, dat is precies het punt.Je wilt dat het feedback systeem het meest nauwkeurige element in de keten is, zodat het nooit de beperkende factor wordt in de positioneringsprestaties van de machine.

DeabsoluutIn tegenstelling tot inkrementele encoders die alleen relatieve beweging meten vanaf een bekend beginpunt,een absolute encoder behoudt zijn positiewaarde zelfs wanneer de machine uit isAls de machine de volgende ochtend opstart, weet de CNC al precies waar elke as is.De servoversterker leest de opgeslagen positie onmiddellijk op power-up, en de machine is klaar om te draaien.

Technisch overzicht

Waar deze encoder woont en hoe hij verbinding maakt

De αA64-impulscoder wordt gemonteerd in de kenmerkende rode plastic eindkap aan de achterkant van FANUC Alpha-servomotoren.De encoder koppelt zich aan de motoras via een precisieverbinding die de rotatie zonder terugslag of slip overbrengtDe rode cap assembly is een zelfstandig apparaat dat in de achterbel van de motor zit.

De 14-pin connector draagt zowel de stroomtoevoer naar de encoder als de seriële gegevensuitgang terug naar de servoversterker.Positiegegevens worden eerder als een digitale seriële stroom dan als ruwe incrementele pulsen verzondenDit maakt het signaal geluidsbestendiger over de kabel van de motor naar de versterker en draagt rijkere gegevens ­ absolute positie, snelheid,en status in een formaat waarmee de DSP van de versterker rechtstreeks kan werken.

Een belangrijk praktisch punt: de encoderkabel maakt geen deel uit van de A860-0356-X011 / A860-0360-assemblage en moet apart worden aangeschaft als deze beschadigd is.Kabelfouten op de 14-pin-lijn veroorzaken servo-alarmen die symptomatisch identiek zijn aan een codeerapparatuurfout, dus de kabel is altijd het eerste wat te controleren voordat de encoder zelf te veroordelen.

Identificatie van de alfa-motor: de juiste pasvorm herkennen

Servomotoren van de FANUC Alpha-serie die deze encoder gebruiken, dragen meestal het alfanumerieke achtervoegselB75in de motorbestelcode , bijvoorbeeld A06B-0127-B075, A06B-0163-B075 en soortgelijke aanduidingen.De "75" in de motorcode was de FANUC-conventie voor het aangeven van een Alfa-motor met de αA64 absolute pulscoder.

Als u niet zeker weet of uw motor deze encoder gebruikt, is de fysieke marker de rode plastic dop aan het eind van de motor zonder aandrijving..Blauwe of grijze petten geven verschillende generaties encoders aan met verschillende interne specificaties en verschillende connectortypen zij zijn niet uitwisselbaar.

Typische mislukkingspatronen en de oorzaak ervan

De αA64-encoder is een optisch apparaat ∙ een LED verlicht een nauwkeurig gegraveerde glazen schijf en fotodetectoren lezen het patroon.

Verontreiniging door koelmiddel.Dit is de meest voorkomende oorzaak van vroegtijdige storing van werktuigmachines. Koelmiddel dat zich langs motoras afdichtingen of door een beschadigde kabel toegangsklier bereikt de optische assemblage van de encoder.Zelfs een dunne film op de glazen schijf verstoort het optische padIn tegenstelling tot andere elektrische storingen die abrupt optreden, progressieert een verontreinigingsgerelateerde storing vaak geleidelijk.of positiefouten die langzaam ophopen voordat ze een harde fout veroorzaken.

Absolute positieverlies met batterij.De absolute positie in deze encoders wordt gehandhaafd door een back-upbatterij wanneer de machine wordt uitgeschakeld.de encoder kan geen positiegegevens gedurende een stroomcyclus bewarenHet symptoom is een "pulscoder-alarm" bij opladen, gevolgd door een verzoek om een referentiepunt terug te brengen.niet een hardwarefout , kan de encoder zijn interne kalibratiegegevens verliezen en vervangen moeten worden, zelfs als de optische eenheid perfect functioneert.

Fysieke schokbeschadiging.De precisieglasschijf in de encoder is niet ontworpen om schokken te absorberen.Het resultaat is een onmiddellijke, niet-herstelbaar encoder alarm.

Verouderde optische componenten.Wanneer de LED-bron gedurende vele jaren van continue werking geleidelijk afneemt en de door de fotodetectoren vereiste minimale drempel overschrijdt, verslechtert de signaalkwaliteit.Dit is een langdurig slijtage mechanisme in plaats van een plotselinge storing, maar het is de reden waarom de vervanging van de codeerder soms proactief is op machines met zeer hoge bedrijfsuren.

Een continue roterende encoder Wat die benaming toevoegt

De descriptor "continuous rotary" in de lijst van dit product weerspiegelt een specifiek onderscheid in capaciteit binnen de αA64-familie.Sommige pulscoders in het FANUC-assortiment zijn ontworpen voor standaard servo-assen waarbij de motor in beperkte bogen draaitEen continue roterende pulscoder is ontworpen voor toepassingen waarbij de motor onbepaald in één richting kan draaien: draaitafels, wikkelapparatuur, draaicentrum-C-assen,of indexmechanismen die onbeperkt draaien.

In de praktijk verwerkt de interne architectuur voor het tellen van meerdere bewegingen het uitgebreide positiebereik.De encoder weet niet alleen waar binnen een omwenteling de as is het volgt ook hoeveel volledige omwentelingen zijn voltooidDeze uitgebreide absolute positievermogen is wat de "continuous rotary" benaming aangeeft:Deze encoder zal niet verliezen positie referentie na een bepaald aantal beurten, waardoor het voor toepassingen met een hoge rotatie passend is dat een standaard absolute encoder met één beurt niet betrouwbaar kan werken.

Samenvatting met kruisverwijzingen

Kopers die op zoek zijn naar deze encoder, zullen verschillende onderdelennummers tegenkomen, afhankelijk van het handboek, de onderdelencatalogus of de leverancierslijst die ze raadplegen.De volgende delen hebben allemaal betrekking op dezelfde αA64-encoder-assemblagefamilie::

• A860-0356-X011️ aanduiding van de rotor/interne elementen
• A860-0360-T201¥ standaard complete montage
• A860-0360-V501️ variant met supercapacitor back-up (vervangt batterij in sommige configuraties)
• A860-0360-V511- variant met supercondensator, latere herziening

Bij het bestellen, confirm with the supplier which specific variant is compatible with your motor's backup system configuration — battery-based and capacitor-based variants serve the absolute position retention function differently and are not always interchangeable without parameter adjustments on the servo amplifier.

Vaak gestelde vragen

V1: Met welke FANUC-servomotoren is de encoder A860-0356-X011 / A860-0360-T201 compatibel?

Deze encoder is ontworpen voor FANUC Alpha-serie AC servomotoren, in het bijzonder die waarvan de motorbestelcode eindigt op het achtervoegselB75, zoals A06B-0127-B075 of A06B-0163-B075 en vergelijkbare aanduidingen in het Alfa-motorassortiment. De fysieke identificatie is de rode plastic eindkap op het niet-aandrijvende uiteinde van de motor.Motoren van de FANUC Beta-serie, oudere gelijkstroommotoren van de S-serie, of nieuwere motoren van de αi-serie, gebruiken verschillende codertypen met verschillende connectoren en signaalformaten, en de A860-0360-familie is niet compatibel met deze platforms.Controleer altijd het motornameplaatje of de bestelcode voordat u een vervangende encoder koopt.

V2: Wat is het verschil tussen A860-0360-T201, A860-0360-V501 en A860-0360-V511?

Alle drie zijn αA64 absolute pulscoders met 64.000 pulsen per omwenteling en 14-pin seriële output.Het functionele verschil ligt in hoe de absolute positie wordt behouden wanneer de machine wordt uitgeschakeldDe T201-variant is afhankelijk van een externe batterij in de CNC-kast om de positie van de encoder te behouden.De varianten V501 en V511 bevatten een interne supercapacitor die voldoende lading opslaat om positiegegevens gedurende een bepaalde periode te bewaren zonder de kastbatterijIn de meeste praktische onderhoudssituaties zijn deze varianten uitwisselbaar, maar de parameters van de servoversterker en de alarminstellingen van de batterij moeten na vervanging wellicht worden gecontroleerd.Bevestig met uw servo versterker documentatie voordat het monteren van een andere variant dan het origineel.

V3: De machine toont een alarm van een pulscodeerder aan op deze as. Hoe kan ik bevestigen dat de codeerder daadwerkelijk defect is voordat ik een vervanging bestel?

Sluit de kabel aan het einde van de servoversterker los en controleer de 14 pin connectorpen op corrosie, gebogen contacten,of koelmiddelresiduControleer de continuïteit langs elke geleider.Intermitterende openingen zijn een veel voorkomende oorzaak van pulsalarmen en kunnen zonder zorgvuldig onderzoek gemakkelijk worden over het hoofd gezien. Controleer ook de accu back-up spanning als het alarm is gerelateerd aan de batterij. Als de kabel en de batterij beide te controleren, en het vervangen van een bekende-goede kabel niet het alarm te wissen,de encoder-optische verzameling of het pcb is hoogstwaarschijnlijk uitgevallenOp machines met FANUC 0i-, 16i- of 30i-besturingselementen helpt het specifieke alarmnummer om te bepalen of de fout een optische fout, een communicatiefout, eenof een fout van de positiegegevens .

V4: Kan deze encoder gerepareerd worden of moet hij direct vervangen worden?

reparatie op componentniveau van αA64-impulscoders is technisch mogelijk, maar beperkt zich tot specifieke storingsmodi.Verontreinigde optische apparaten kunnen soms worden gereinigd door specialisten met passende faciliteitenAls de glazen encoder schijf zelf gebarsten of gescheurd is, of als de LED-bron is gebroken, is het echter mogelijk om de LED-scherm te verwijderen.de precisie van de interne optische componenten is niet in het veld te handhavenDe kosten en de tijd die nodig zijn voor de professionele reparatie van een encoder maken een geteste vervangingsunit vaak de meest praktische keuze, met name wanneer de kosten van stilstand van de productie in aanmerking worden genomen.Indien een poging tot reparatie wordt ondernomen, moet de encoder na elke werkzaamheden dynamisch worden getest bij de werkingssnelheid alleen statisch bekijken laat niet alle storingsmodus in een optische absolute encoder zien.

V5: Waarom heeft de FANUC Alpha-serie een rode pet op de encoder ? en geeft de kleur iets betekenisvols aan?

De rode dop op de servomotoren van de FANUC-serie Alpha is een opzettelijke visuele identificatie voor de in die motor geïnstalleerde encodergeneratie.een technicus die een rij motoren inspecteert, kan onmiddellijk van over de kast zien welke motoren αA64-encoders (rode pet) hebben in vergelijking met andere generaties. FANUC used different cap colors across their motor families to prevent incorrect encoder substitutions — a grey or blue cap on a FANUC motor indicates a different encoder series with different electrical specifications, verschillende connectorspinnetjes en verschillende signaalformaten.Het vervangen van een encoder van een motor met een andere kleur met een rode motorkap in de overtuiging dat ze uitwisselbaar zijn, is een diagnostische valstrik die tijd verspilt en de versterker kan storen.Kleurmatch is een noodzakelijke, maar niet voldoende voorwaarde voor de compatibiliteit van de encoder

De A860-0356-X011 encoder rotor element maakt deel uit van de A860-0360 αA64 absolute puls coder assembly.Voor de vervanging van de encoder op FANUC-servoassen zijn referentiepuntterugkeerprocedures vereist volgens de toepasselijke onderhoudsdocumentatie van de FANUC-servomotor en de versterker..
