TOSOKU handmatige elektro sync puls generator MPG RE45BA1R5

Tosoku RE45BA1R5 ∙ OEM vervanging handmatige pulsgenerator ∙ 5V DC, 100 PPR, Spanningsuitgang, 80mm Dial, Japan

Wanneer je dit deel nodig hebt

De meeste onderhoudsingenieurs die naar dit onderdeel zoeken, kennen het al:Het handwiel op een bewerkingscentrum of draaicentrum begint zich verkeerd te gedragen de as drijft in de ene richting wanneer u de wijzerplaat de andere draaien, of bepaalde bochten produceren helemaal geen beweging, of de beweging is nerveus zelfs bij de fijnste vergroting.

De machine draait al jaren, de originele Tosoku encoder heeft honderdduizenden wijzerrotaties verzameld, en het laat eindelijk zijn leeftijd zien.

Het RE45BA1R5 is het onderdeel dat je nodig hebt.

Het is de directe vervanging van de RE45BA1R5C (de huidige productieversie met een bijgewerkte achtervoegsel draagt een C aan het einde, maar de kernspecificatie en montage zijn identiek aan de originele RE45BA1R5).

De 5V-spanningsuitgang, 100 PPR en 80 mm-wijkcombinatie vertegenwoordigen de meest gebruikte RE45B-variant in CNC-machinewerktuigpanelen in Azië, Europa,Het is de configuratie die Fanuc, Mitsubishi, Mazak, Haas, en tientallen andere machine-gereedschap bouwers hebben gespecificeerd in hun operator panelen voor decennia.

Het vinden van een vervanger zou eenvoudig moeten zijn als je rechtstreeks naar het geautoriseerde distributienetwerk van Tosoku gaat.

Pas op voor goedkope kopieën ∙ de RE45B is een van de meest gekopieerde MPG-encoders op de markt, en de kopieën variëren van bijna functioneel tot volledig nutteloos na een paar weken.

Het Tosoku origineel heeft bewezen langlevend te zijn in productieomgevingen, juist omdat het optische detectiemechanisme, het ontspanningsmechanisme,en de mechanische constructie zijn vervaardigd met toleranties die niet overeenkomen met generieke kopieën.

Identificatie van de RE45BA1R5 op uw machine

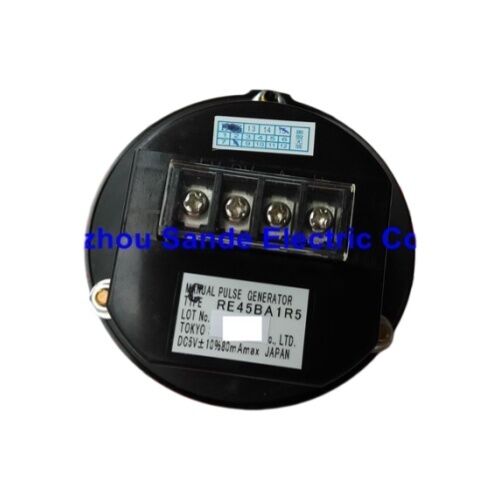

Het onderdeelnummer is doorgaans afgedrukt op een etiket op de achterzijde van de encoder, zichtbaar wanneer het bedieningspaneel wordt geopend.Zoek naar "RE45BA1R5" of "RE45BA1R5C" (de C-suffix is een kleine herziening update, volledig gelijkwaardig aan het basisdeel).

De drie montage-moeren die zichtbaar zijn aan de voorzijde van het bedieningspaneel, identificeren het als een type A (3-moer montage),en de zwarte wijzerplaat met Tosoku's logo op de zwarte 15mm knop bevestigt de B-type knop configuratie.

Als het etiket op uw encoder beschadigd of ontbreekt, is de fysieke identificatie:

• Zwarte plastic wijzerplaat met een diameter van 80 mm met een index
• Drie panelen met bevestigingsnootjes met ongeveer 120° afstand zichtbaar van voren
• Achterste aansluitingsuitgang (de bedradingsvorm hangt af van de vraag of de machine Tosoku's standaardbedrading of een aangepast harnas van de machinebouwer gebruikt)
• Gemaakt in Japan. De achterkant van de behuizing toont meestal het land van herkomst.

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG inputBevestig het originele onderdeelnummer voordat u bestelt.

De RE45BA1R5 versus RE45BA1R5C zijn ze hetzelfde?

- Ja, dat is het. The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

De montage, elektrische verbindingen, voedingsspanning, resolutie, uitvoerformaat en mechanische afmetingen blijven ongewijzigd tussen RE45BA1R5 en RE45BA1R5C.De twee onderdelennummers zijn voor vervangingsdoeleinden uitwisselbaar..

Sommige geautoriseerde distributeurs vermelden alleen de C-variant (als de huidige versie voor verzending); maak je geen zorgen dat je niet de exacte oorspronkelijke aanduiding krijgt.

Een mislukte MPG herkennen voordat deze volledig stopt

MPG-encoders falen zelden allemaal in één keer. Meestal verslechteren ze geleidelijk, en de symptomen zijn gemakkelijk verkeerd te diagnosticeren als je ze niet specifiek zoekt.

Er ontbreken pulsen in bepaalde hoeken.De optische schijf ontwikkelt een vlek of een fijne kras over een of meer van zijn sporen, waardoor de fotodetector pulsen mist in dat segment van de rotatie.

Bij de ×1-vergroting wordt dit weergegeven als af en toe gemiste stappen ∙ de as beweegt de meeste tijd 0,001 mm per afwijking, maar reageert af en toe niet.Hetzelfde foutje kan onopgemerkt blijven omdat de grotere gecommandeerde beweging per pols de skip maskeert.

Omgekeerde richting bij gedeeltelijke bochten.Een besmette schijf of een versleten fotodetectorcircuit zorgt ervoor dat de A/B-faseverhouding op een moment verkeerd wordt gelezen, waardoor de CNC een stap achteruit telt voordat het normale voorwaartstellen wordt hervat.

Dit lijkt op een lichte schommeling of een terugslag-achtige fout tijdens langzame handwielbeweging.

Geen uitgang op de eerste beurt na start.De optische zender (LED) in de encoder is verouderd tot het punt dat het een moment duurt voordat de uitgangsintensiteit na het opstarten stabiel is.Het signaal is te zwak voor de fotodetector om het op betrouwbare wijze te lezen..

Dit vordert doorgaans in weken of maanden tot blijvend falen.

Kleverig of onregelmatig ontspannen gevoel.Het veergeladen afsluitmechanisme dat door elke positie klikt, is versleten en de tactiele feedback komt niet langer betrouwbaar overeen met één schone pols per klik.

Dit is een mechanisch slijtage-symptoom dat verschilt van de optische storingen hierboven en vaak samenvalt met deze in een eenheid die zwaar is gebruikt.

Elk van deze symptomen is een signaal dat de encoder moet worden vervangen voordat het handwiel tijdens een kritieke werking volledig uitvalt.

Het vervangen van de kabel Wat te verwachten

De RE45BA1R5 komt uit de bedrading via de achterkant van de encoder body. Tosoku specificeert geen standaard aansluiting op het basismodel RE45BA1R5en de fabrikant van de machine specificeert de aansluiting en de bedrading in de specifieke configuratie van de machine.

Als je de oude encoder verwijdert, neem dan een foto van de bedrading voordat je iets loskoppelt.

De draadkleur codering volgt typisch Tosoku's standaard output configuratie:

• A-fase- en B-fase-uitgangen (het kwadraturenpaar)
• A-gemeenschappelijke en B-gemeenschappelijke (afleveringen voor de twee uitgangskanalen)
• +5V aanvoer en 0V grond

De specifieke pin- of terminaltoewijzingen op de interface-connector van de machine worden gedefinieerd in de elektrische diagrammen van de machine.niet door Tosoku de encoder zelf is een standaard quadrature output apparaat, en de MPG-interface van de CNC brengt de A-, B- en voedingspijnen in kaart volgens de bedradingsstandaard van de machinebouwer.

Raadpleeg de elektrische onderhoudshandleiding van de machine voor de exacte terminaltoewijzingen voordat u de vervangende encoder aansluit.

De C-suffix variant in Tosoku's MPG-serie

Het C-suffix op de onderdelennummers van de Tosoku RE45B duidt consequent op een kleine interne herziening. Het duidt nooit op een verandering in de externe interface, de prestatiespecificatie,of de montageconfiguratie.

Deze overeenkomst is van toepassing op de hele RE45B-familie: RE45BD1R5C vervangt RE45BD1R5 (zonder wijzerplaat 5V 100PPR), RE45BA2R1C vervangt RE45BA2R1 (80mm wijzerplaat 12V 25PPR) enzovoort.Het kopen van een C-suffix versie van een RE45B variant als vervanging voor de originele basisversie is altijd correct.

Machinebouwers en onderhoudsteams mogen zich niet laten afschrikken door de bijwerking van het achtervoegsel wanneer zij hun onderdelennummers in de BOM met de huidige voorraad vergelijken.

Belangrijkste specificaties

Veelgestelde vragen

V1: Mijn machine laat "MPG-fout" zien of reageert de handwiel-as niet? Is de RE45BA1R5 waarschijnlijk de oorzaak?

Voor het vervangen van de encoder, controleer de bedrading van de encoder naar de MPG-invoer van de CNC, een losse connector, een gebroken draad in de kabel in de buurt van het paneel (waar de kabels herhaaldelijk buigen),of een vuile connector pin kan identieke symptomen veroorzaken aan een mislukte encoder.

Als de storing na herverbinding kort oplost en dan terugkeert, is de connector of kabel waarschijnlijk de dader, niet de encoder zelf.

Alleen als de kabel en de aansluitingen mechanisch en elektrisch niet werken, moet de encoder worden vervangen.

Vraag 2: De vervangende RE45BA1R5C komt met lege draadleidingen. Hoe weet ik welke draad welke is?

Tosoku's RE45B-kleurstandaard voor bedrading: Vcc (+5V) is meestal de rode draad; 0V (grond) is zwart of wit; A-fase-uitgang is groen; B-fase-uitgang is geel (of een vergelijkbaar gekoppeld kleurenschema).

De kleurcodes kunnen echter afhankelijk van de productielot variëren en afhankelijk van de vraag of de machinebouwer een aangepast harnas heeft gespecificeerd.

Controleer altijd de draadfuncties aan de hand van de oorspronkelijke tekening van de machine of meet zorgvuldig de spanningsverhoudingen voordat u verbinding maakt.De A- en B-uitgangen zullen 5V logische schommelingen tonen tijdens langzame encoder rotatieHet wisselen van A en B doet de asrichting omkeren, maar veroorzaakt geen schade.

V3: De machinebouwer vermeldt het onderdeelnummer op mijn BOM als RE45BA1R5 zonder het C-suffix. Is de RE45BA1R5C een directe vervanging?

De RE45BA1R5C is de huidige productieversie van de RE45BA1R5 Tosoku voegde het C-suffix toe om een productie herziening te volgen die de specificatie van het product niet verandert,Interface, of inbouw.

Elke erkende Tosoku leverancier zal dit bevestigen.

Het gebruik van de RE45BA1R5C als vervanging van een RE45BA1R5-installatie is de juiste en verwachte procedure.

V4: Kan ik tijdelijk testen of de codeerder de fout heeft door een RE45BA1R5 van een andere machine in te wisselen?

Ja, het uitwisselen van encoders tussen machines van hetzelfde CNC-type (dezelfde voedingsspanning en MPG-invoerformaat) is een geldige diagnostische techniek.Zolang de bedrading connectoren match of je kunt de draden correct verbinden.

Als de as die zich onregelmatig gedroeg correct werkt met de geleende encoder, is de oorspronkelijke encoder defect.

Als de fout de codeerder naar de andere machine volgt, is de codeerder de bevestigde fout.

Als de fout blijft op de oorspronkelijke as met de geleende encoder, is het probleem in de bedrading, de MPG-interface van de CNC of de CNC-parameterinstellingen niet de encoder.

V5: Na het plaatsen van de vervangende RE45BA1R5 beweegt de as bij het draaien van het handwiel in de verkeerde richting.

De A- en B-fasedraden zijn omgekeerd ofwel werden ze vervangen in de oorspronkelijke bedrading, of de vervanging werd bedraad met A en B getransposeerd ten opzichte van de oriëntatie van de oorspronkelijke encoder.

Door de A- en B-verbindingen uit te wisselen, wordt de richtingsverhouding tussen de rotatie van het handwiel en de asbeweging omgekeerd, zonder dat dit enige andere functie beïnvloedt.Identificeer de A- en B-uitgangsdraden op de vervangende encoder en ruil ze op het aansluitpunt.

Als alternatief kan de CNC een parameter hebben om de MPG-richtingstoevoer op Fanuc-besturingselementen om te keren,dit is instelbaar via de juiste MPG-asrichting (controleer de handleiding van de CNC voor de specifieke serie).

Het juiste resultaat wordt bereikt door de hardware om te keren of door de parameters aan te passen.
