A860-0370-V501 FANUC-impulsservomotorcodeerder A8600370V501

Fanuc A860-0370-V501 | Alpha αA1000 Absolute Pulse Coder — 1.000.000P, Zonder Kabel, Rode Plastic Dop, Fanuc Alpha Grote Servo Motoren

Overzicht

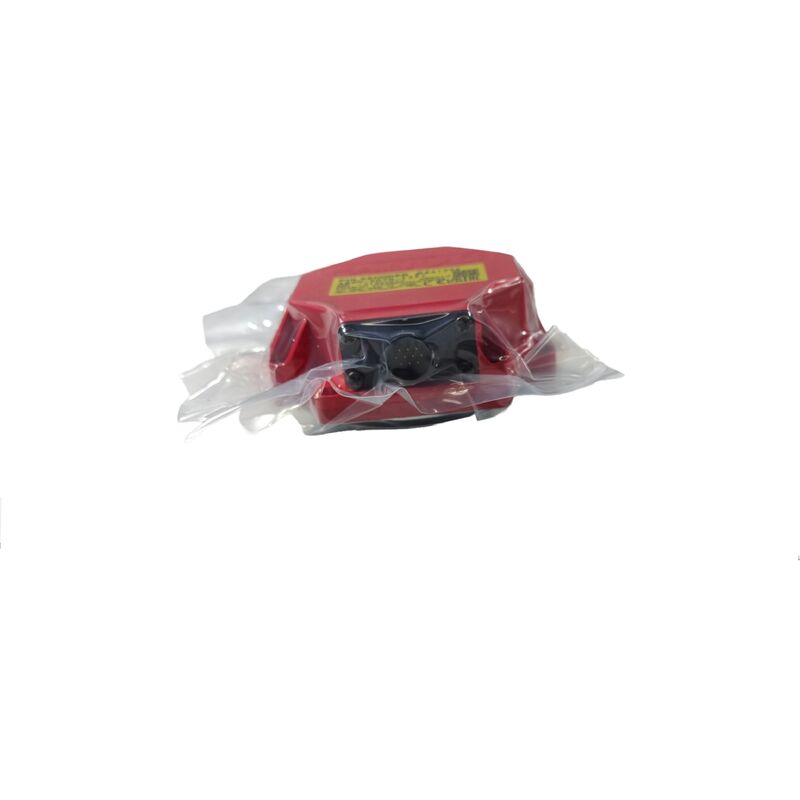

De Fanuc A860-0370-V501 is de kabelvrije variant van de αA1000 absolute pulscoder voor Fanuc's grote alpha-serie AC-servomotoren.

Met 1.000.000 pulsen per omwenteling levert deze vijftien keer de resolutie van de αA64 (64K ppr) encoder die op kleinere alpha-motoren wordt gebruikt — een specificatie die de hogere inertie, het hogere koppel en de veeleisendere snelheidsregelingsvereisten van motoren zoals de a12, a22, a30 en a40 weerspiegelt.

De V-suffix in Fanuc's encoder-onderdeelnummering betekent consequent één ding: geen kabel inbegrepen. De encoderbehuizing wordt geleverd met de connector voor de motorzijde kabel, maar zonder de kabel zelf. De kabel — die van de encoderpoort van de motor naar de servo-versterker loopt — blijft bij de motor tijdens een encoderwissel of wordt apart aangeschaft.

Voor serviceoperaties waarbij de motor dop, kabel en Amphenol connector ongemoeid blijven terwijl alleen de encoderbehuizing wordt vervangen, is de V501 de juiste keuze: de vervangende encoder wordt direct aangesloten op de motor-eindconnector van de bestaande kabel, en de installatie is voltooid zonder kabelhandling.

Dit V-suffix ontwerpconcept weerspiegelt wat we zien in de V-suffix varianten van de αA64-familie (A860-0360-V501, V511), en de logica is hetzelfde — schonere encodervervanging met minder verstoring van de omliggende bedrading.

De rode plastic dopbehuizing groepeert deze encoder visueel met de S-serie en eerdere alpha-generatie encoders. Binnen de A860-0370-familie is de rode dop de fysieke identificatie van de αA1000 encodergeneratie voor grote alpha-motoren, waardoor deze wordt onderscheiden van de zwart behuiste beta-serie encoders en de metaal behuiste alpha i-generatie die zou volgen. Bij inspectie van een motor in het veld identificeert de rode dop aan de achterkant van de motor zowel het encoder type als de motor generatie in één oogopslag.

De Oldham-stijl interconnecterende koppeling die de encoder schijf assemblage verbindt met de motoras is een belangrijk mechanisch onderdeel van de V501 installatie.

Deze koppeling compenseert kleine hoek- en radiale misalignering tussen de encoderas en de motoras, waardoor de spanning op het lager van de encoder door asloop wordt verminderd. Bij het monteren van een vervangende V501, controleer of de koppeling in goede staat is en correct is geplaatst — een versleten of beschadigde koppeling produceert mechanisch geluid in het encodersignaal en vermindert de levensduur.

Het alternatieve onderdeelnummer A860-0370-T201 voor deze encoder verwijst naar de T201 variant binnen dezelfde αA1000 familie.

De T201 bevat de kabel als onderdeel van de assemblage (T-suffix = met kabel), terwijl de V501 dat niet doet. Beide dienen hetzelfde grote alpha motorbereik met 1M ppr absolute resolutie.

Belangrijkste Specificaties

1M ppr bij de Grote Motor — Waarom Resolutie Schaalbaar is met Motorgrootte

De fysica van servobesturing verklaren de resolutie van de αA1000. Een grote motor zoals de a22 draagt aanzienlijk meer rotor- en belastingsinertie dan een kleine motor.

Meer inertie betekent dat de snelheidslus grotere energie-uitwisselingen moet beheren tijdens acceleratie en deceleratie, en de kwaliteit van de snelheidschatting van de versterker heeft een directe impact op de stabiliteit van de stroomlus tijdens die transiënten.

De 1M ppr encoder levert ongeveer 33 miljoen quadrature puls tellen per seconde bij de nominale 2000rpm snelheid van de a22 — een datadichtheid die de snelheidschatting soepel houdt, zelfs tijdens de snelheidsveranderingen die bewerkingsapplicaties met grote inertie met zich meebrengen.

Ter vergelijking, de αA64 encoder op kleine alpha-motoren levert ongeveer 2,1 miljoen quadrature pulsen per seconde bij dezelfde snelheid — volledig adequaat voor kleine motoren met lage inertie, maar onvoldoende voor de soepelere regelkwaliteit die grote motoren nodig hebben.

Fanuc's resolutie stapeling tussen motorframegroottes is een technische afstemming tussen de feedbackkwaliteit die de servoloop vereist en de mechanische kenmerken van de motor.

V501 versus T201 — Kiezen van de Juiste Variant

Beide zijn αA1000 encoders voor dezelfde motoren. De keuze hangt volledig af van de kabelsituatie bij de motorinstallatie:

Als de bestaande kabel van de motor en de Amphenol connector aan het encoder-uiteinde intact en in goede staat zijn, en geïnstalleerd blijven — gebruik de V501.

De vervangende encoder wordt aangesloten op de bestaande kabel. Snellere service, minder risico op kabelhandling.

Als de kabel van de motor samen met de encoder moet worden vervangen — gebruik de T201.

De T201 bevat de kabelassemblage, dus zowel de encoder als de kabel worden als een bijpassende set geleverd. Geschikt wanneer koelmiddelschade, kabelrupschade of connector schade betekent dat de kabel zelf moet worden vernieuwd.

FAQ

V1: Kan de A860-0370-V501 op elke alpha motor worden gebruikt, of is deze qua grootte beperkt tot de a12 en groter?

De V501 is ontworpen voor grote alpha-motoren — a12, a22, a30, a40 en hun αM en αL varianten. Hij is niet compatibel met kleine of middelgrote alpha-motoren omdat de fysieke afmetingen en het montagepatroon van de encoderbehuizing alleen overeenkomen met de achterste behuizing van de grote motor.

De kleine α1, α2 en αM2.5 motoren gebruiken de A860-0360 familie (αA64 64K ppr), en middelgrote motoren gebruiken dienovereenkomstig gespecificeerde encoders.

De framegrootte van de motor bepaalt welke encoder past — controleer altijd het specifieke motor bestelnummer tegen de encoder specificatie voordat u een vervanging bestelt.

V2: In welke staat moet de Oldham koppeling zijn voordat een vervangende V501 wordt gemonteerd?

Inspecteer de koppeling op scheuren, slijtage aan de inkepingen en tekenen van smeermiddelverlies of corrosie.

De koppelingbehuizing is meestal een kunststof of rubber-inzet type dat kleine misalignering absorbeert; een geharde of gebarsten koppeling brengt misaligneringsspanning direct over op het lager van de encoder, waardoor de lagerslijtage versnelt.

Als de koppeling tekenen van degradatie vertoont, vervang deze dan samen met de encoder. Het draaien van een nieuwe encoder met een versleten koppeling is een voorspelbare weg naar vroegtijdige encoderuitval en een herhaalde vervanging in een kortere periode dan verwacht.

V3: Bevat de V501 een positie back-up apparaat zoals een supercondensator?

Nee. De V501 is volledig afhankelijk van het batterij-gevoede SRAM van de servo-versterker voor het behouden van de multi-turn absolute positie tussen stroomcycli. De versterkerbatterij behoudt de positie telling tijdens het uitschakelen van de machine; een gezonde batterij betekent dat er geen referentie terugkeer nodig is bij het opstarten.

Een ontladen batterij betekent dat de telling verloren gaat en een referentie terugkeer nodig is na de volgende inschakeling.

De batterij moet worden vervangen voordat het BAT alarm van de versterker tijdens de productie wordt geactiveerd — proactieve vervanging volgens een schema (doorgaans elke 2-3 jaar, afhankelijk van het batterijtype en de bedrijfstemperatuur) voorkomt verlies van positiegegevens.

V4: Wordt de A860-0370-V501 getest voor verzending door een gerenommeerde serviceprovider?

Een gerenommeerde provider zal de V501 testen op een gesloten-lus alpha motor testbank — de encoder monteren op een compatibele alpha motor, de motor door zijn snelheidsbereik laten lopen op een Fanuc servo-versterker en CNC, en verifiëren dat de seriële absolute feedback schoon communiceert, dat de positie telling stabiel en nauwkeurig is, en dat de multi-turn absolute telling correct reset en herstelt na gesimuleerde stroomcycli.

Een provider die alleen bench elektrische tests beschrijft (zonder motorrotatie) biedt een aanzienlijk zwakkere kwaliteitsborging.

Vraag specifiek naar de testmethode en de CNC-generatie die voor het testen wordt gebruikt voordat u een aankoop bevestigt.

V5: Hoe moet de V501 encoder worden opgeslagen als deze als reserve wordt aangeschaft voordat de motor uitvalt?

Opslaan in originele verpakking of een afgesloten antistatische zak in een droge omgeving bij kamertemperatuur (0°C tot +30°C doel). Houd uit de buurt van sterke trillingen, magnetische velden en vochtigheid boven 70% RV.

De optische schijf in de encoder is het meest gevoelige onderdeel — vermijd opslag waar condensatie op het oppervlak van de schijf kan ontstaan.

Vóór installatie, draai de encoderas met de hand om de soepelheid van het lager te bevestigen en inspecteer de connector op de staat van de pinnen.

Als de reserve meer dan 18 maanden is opgeslagen, is het de moeite waard om de leverende serviceprovider te raadplegen over hertesten voordat u deze op een productiemachine installeert.
