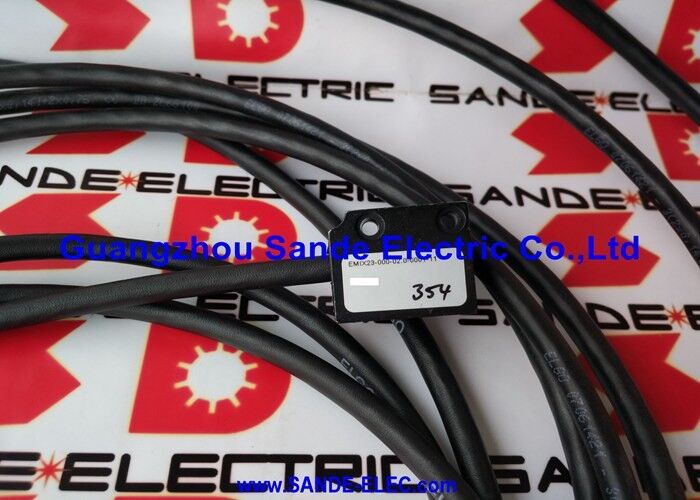

Elgo EMIX23-000-02.0-0001-11∙ Magnetische Incrementele Lineaire Encoder 1μm Resolutie, 5V TTL, 2,0m Kabel, A/B/Z Quadrature Output

Overzicht

DeElgo EMIX23-000-02.0-0001-11is een compacte magnetische lineaire inkrementele encoder die oplossingen biedt voor het meten van de positie met een resolutie van 1 μm voor toepassingen waarbij een glazen schaal te breekbaar, te omvangrijk of te duur zou zijn,en waar een eenvoudige quadrature output op TTL logica niveaus is alle stroomafwaarts controller behoeften.

De EMIX23-serie van Elgo integreert de sensorkop en de evaluatie-elektronica in een enkele behuizing. Er is geen aparte elektronische doos, geen interpolatie-eenheid en geen extra versterker nodig.De 2.0m vooraf gemonteerde kabel die rechtstreeks uit de sensorkop komt en eindigt in open draden voor aansluiting op de digitale invoerkaart van het ontvangend systeem.

Het meetprincipe is magnetisch: de sensorkop scant de noord- en zuidpoolwisselingen op het Elgo MB20-20-magneetbandje (2 mm poolpitch),het produceren van een sinusvormig signaal dat de geïntegreerde elektronica interpoleert in een kwadrature vierkant golf uitgang.

een vermogen van niet meer dan 50 W, the 2mm pole pitch of the tape is divided electronically into 500 increments per pole pitch — a level of interpolation that delivers 1µm position granularity from a contact-free magnetic sensing mechanism with no moving parts in the sensor.

Het achtervoegsel -11 in het onderdeelnummer specificeert 5V gelijkstroomtoevoerspanning en TTL-uitgangsniveaus.

TTL-uitgangen (0V logisch laag, 5V logisch hoog) zijn rechtstreeks compatibel met de digitale ingangscircuits van de meeste PLC's, bewegingscontrollers, positie-indicatoren,met een vermogen van niet meer dan 50 W.

De differentiële uitgangsparen (A/A′, B/B′,Z/Z′) het mogelijk maken om het signaal aan te sluiten op differentiële ontvangerinvoeringen voor de beste geluidsdichtheid in installaties waar de kabel door een elektrisch lawaaierige omgeving loopt.

De kabellengte van 2,0 m is Tosoku's standaard; langere kabels tot 30 m zijn beschikbaar als bestelvarianten, aangegeven door het kabellengteveld in het onderdeelnummer.Voor de meeste machineinstallaties waarbij de sensorkop op een bewegende wagen is gemonteerd en de kabel eindigt bij een nabijgelegen bedieningskast2,0 meter is voldoende.

Voor grotere rijbereiken van de machine waarbij de afstand van het karretje tot de kast meer dan 2 m bedraagt, ordering the appropriate longer cable variant at specification time is the correct approach — extending the cable after the fact by splicing may degrade signal quality at the 5V TTL levels used by this variant.

Belangrijkste specificaties

Magnetische lineaire codering ️ Waarom en wanneer

Magnetische lineaire encoders nemen een duidelijke plaats in het landschap van positie-meting in.

Ze zijn beter bestand tegen verontreiniging dan optische encoders (geen glazen schaal om te krabben of te breken), mechanisch eenvoudiger te installeren (lijmband in plaats van precisie aardingswijzen),met een vermogen van meer dan 50 W.

De EMIX23 breidt deze voordelen uit met een volledige resolutie van het μm-bereik die voorheen alleen mogelijk was met optische glazen schalen.

De belangrijkste toepassingssegmenten zijn machines voor houtbewerking met hoge precisie, apparatuur voor de vervaardiging van platen, zaag- en snijmachines,en algemene industriële automatisering waar een resolutie van 1 μm vereist is, maar de blootstelling aan het milieu, metalen chips, koelmiddel, trillingen maakt optische sensing onpraktisch.

De magnetische immuniteit van de EMIX23 tegen niet-magnetische verontreinigende stoffen betekent dat hij nog steeds betrouwbare positiegegevens kan produceren in omgevingen die een optisch schaalstelsel snel zouden afbreken.

Referentiepuls en installatie aantekeningen

The Z/Z′ differential output provides one reference pulse per pass across the tape's reference mark — this is the point the controller uses to establish an absolute reference position within the incremental measurement range.

Het optionele R-suffix van Elgo (niet opgenomen in het onderdeelnummer van deze variant) maakt een vrij te definiëren referentiepulspositie mogelijk;de standaard -000-versie zonder de R-optie gebruikt het vaste referentiemerk van de band.

Voor de montage van de sensorkop moet de ruimte tussen de sensorkant en het bandoppervlak gedurende het hele meetbereik van 0,1 tot 0,8 mm worden gehandhaafd.Elgo specificeert montage-toleranties voor de EMIX23 die tijdens de installatie moeten worden nageleefd om de opgegeven resolutie te garanderen.

Een gat buiten dit bereik veroorzaakt een verminderde signaalamplitude of signaalverlies.

Veelgestelde vragen

V1: Kan de EMIX23-000-02.0-0001-11 zijn 1 μm resolutie bereiken over de volledige kabellengte van 2,0 m zonder dat het signaal afneemt?

De 5V TTL-differentieel is ontworpen om de signaalintegrititeit te behouden over de 2,0 meter kabel.

De differentiële lijntopologie (complementaire signaalparen A/A′, B/B′, Z/Z′) annuleert het op de kabel geïnduceerde gemengde geluid.die de primaire bron is van signaaldegradatie in encoderkabels die door machinecasino's lopen.

Er moet voor worden gezorgd dat de ontvangende ingangen differentiële ontvangers zijn (RS-422-compatibel) om optimaal gebruik te maken van de differentiële topologie.Het is mogelijk om differentiële uitgangen aan een enkele ingang te koppelen, maar het voordeel van geluidsverwijdering wordt opgeofferd.

V2: Welke magnetische band moet worden gebruikt met de EMIX23-000-02.0-0001-11?

De EMIX23 met een resolutie van 0,001 mm (1 μm) vereist Elgo's MB20-20 magnetische tape met EPS (single-pole magnetisatie) voor ≤1 μm resolutie.

Bij resoluties die ruwer zijn dan 1 μm (bv. 0,005 mm) is de standaard MB20-20-band zonder de EPS-aanduiding aanvaardbaar.

De EPS-tape heeft een fijnere poolafstand die nodig is voor de interpolatie-elektronica om een nauwkeurige resolutie van 1 μm te bereiken.

Met behulp van standaardband met de 1 μm geconfigureerde EMIX23 wordt output geproduceerd, maar de nauwkeurigheid kan niet worden gegarandeerd.

V3: Hoe wordt de referentiepuls van de EMIX23 in een praktische installatie gebruikt?

De Z-puls schiet één keer per doorgang over de referentiemarker van de band.

In een machine-toepassing gebruikt de regelaar de eerste Z-impuls die wordt gedetecteerd na het opstarten of na een gedefinieerde zoekbeweging om de absolute nulreferentie van de as de regelaar kent zijn positie in het coördinatensysteem van de machine en kan de positiecontrole in een gesloten lus invoeren.

De Z-impulspositie is een vaste fysieke locatie op de band, dus de referentiepas stelt telkens dezelfde datumpositie vast.

Als de machine tijdens de normale productie de as door de Z-markerpositie brengt, neemt de regelaar gewoon de Z-impuls op en gaat verder. Dit heeft geen invloed op het voortdurend tellen van de positie.

V4: Is de EMIX23-000-02.0-0001-11 geschikt voor toepassingen in hogesnelheidsbewegingen en wat is de maximale snelheid?

De maximale traverse snelheid bij 1 μm resolutie met 5 V TTL-uitgang wordt bepaald door de maximale uitgangsfrequentie die de elektronica kan genereren.

Bij een resolutie van 1 μm vereist een snelheid van 1 m/s 1,000Tellen 1000 randen per seconde.

The EMIX23 electronics at this resolution are rated for speeds that accommodate typical industrial machine tool and automation traverse velocities — confirm against Elgo's specification sheet for the maximum specified traverse speed at the ordered resolution to verify suitability for the specific application's rapid traverse speed.

V5: Wat is de aanbevolen instelling van de sensor-bandkloof tijdens de installatie en hoe wordt deze gecontroleerd?

De installatiegebrek is tussen 0,1 mm en 0,8 mm, waarbij 0,5 mm als praktisch middenpunt wordt gebruikt om de mechanische variatie tijdens het gebruik van de machine te weerstaan.

Elgo offers an optional LED distance monitoring function (suffix E in the part number) that signals when the gap is within the acceptable range during installation — this option is not included in the -02.0-0001-11 standaardvariant, maar is verkrijgbaar in het bijbehorende E-deel.

Zonder de LED-monitoringsoptie wordt de kloof tijdens de installatie ingesteld met behulp van sensoren.

Na installatie kan de kwaliteit van het A/B-uitgangssignaal op een oscilloscoop worden waargenomen om schone vierkantgolfovergangen te bevestigen,die dienen als praktische bevestiging dat de kloof binnen het operationele bereik ligt.
