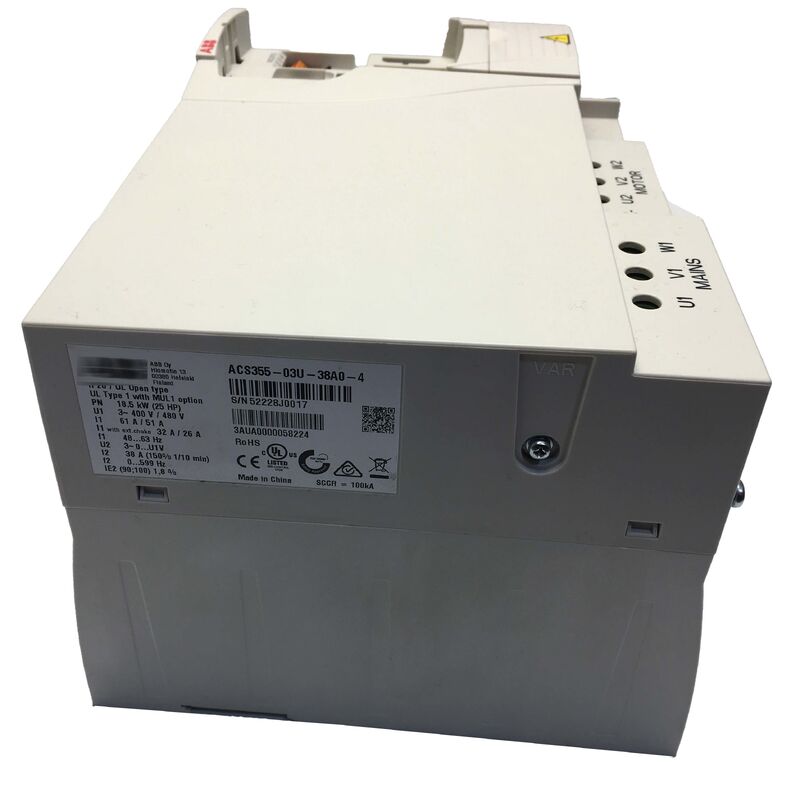

ACS355-03U-38A0-4 Nieuwe Originele ABB Frequentieomvormer ACS35503U38A04
ACS355-03U-38A0-4 | ABB ACS355 25 pk 480 V machineaandrijving
38A / R4-frame / Vector met open lus / Safe Torque Off / IP20
- Frequentiebereik:48-63 Hz
- Omgevingstemperatuur:-10 tot +50°C
- Vochtigheid:0-95% niet-condenserend
- Afmetingen (H × B × D):9,61 × 10,24 × 6,65 inch
- Gewicht:9,7 pond
ACS355 — ABB's machineaandrijving voor veeleisende industriële toepassingen
De ACS355 is ABB's topklasse microdrive voor industriële machines. De ACS355-03U-38A0-4 dekt het vermogen van 25 pk / 18,5 kW in een compact R4-frame bij 480 V en bedient het middenbereik van het vermogensbereik van 0,37 tot 22 kW van de ACS355-familie.
De belangrijkste toepassingsgebieden zijn onder meer materiaalbehandeling, voedsel- en drankverwerking en de verwerking van rubber, plastic en hout. Dit zijn veeleisende omgevingen die betrouwbare motorbesturing, flexibele connectiviteit en snelle inbedrijfstelling vereisen: allemaal bepalende kenmerken van de ACS355-serie.
Belangrijkste specificaties
| Parameter |
Waarde |
| Beoordeling |
25 pk / 18,5 kW |
| Uitgangsstroom |
38A |
| Ingangsspanning |
380-480 V AC, 3-fase |
| Kader |
R4 |
| Behuizing |
IP20 / UL open type |
| Motorcontrole |
Open lusvector (sensorloze vector) |
| Overbelasting |
150% zwaar uitgevoerd |
| Remmen |
DC-injectie + dynamische remtransistor |
| Veilige koppeluitschakeling |
Standaard (STO) |
| Digitale ingangen |
5 |
| Analoge ingangen |
2 |
| Uitgangen |
1 relais, 1 digitaal, 1 analoog |
| Efficiëntie |
IE2 |
Motorbesturing — Vector met open lus (sensorloze vector)
De ACS355-03U-38A0-4 implementeert vectorbesturing met open lus: het sensorloze vectoralgoritme van ABB dat nauwkeurige snelheids- en koppelregeling levert zonder een motor-encoder.
Vectorregeling met open lus berekent de flux en het koppel van de motor met behulp van wiskundige modellen van de motor en past zich in realtime aan de werkelijke bedrijfsomstandigheden van de motor aan. Het resultaat is een prestatie die aanzienlijk verder gaat dan de standaard V/Hz-regeling:
- Snelheidsregeling:Strakke snelheidsregeling bij lage belastingen en tijdens belastingstransiënten – behoud van de ingestelde snelheid, zelfs als de motorbelasting plotseling verandert.
- Koppel bij lage snelheid:Hoge koppelafgifte bij lage snelheden zonder encoderfeedback, waardoor soepel starten onder belasting en gecontroleerde werking bij lage snelheden mogelijk is.
- Motorcompatibiliteit:Werkt met standaard inductiemotoren zonder extra hardware (geen encoder, geen toerenteller).
Toepassingsscenario's
Upgrade van transportbandaandrijving:Een transportband voor materiaalbehandeling wordt geüpgraded van een motor met vaste snelheid naar een variabele snelheidsregeling. De ACS355-03U-38A0-4 biedt een variabele frequentieregeling van 25 pk met soepele acceleratie en vertraging, waardoor het slippen van de riem en mechanische schokken tijdens het starten worden geëlimineerd.
Aandrijving voedselverwerkingsmachine:Een voedsel- en drankverwerkingsmachine vereist een hygiënische motorregeling met variabele snelheid. Het compacte R4-frame van de ACS355-03U-38A0-4 past in de schakelkast van de machine en levert tegelijkertijd de vereiste motorbesturingsprestaties.
Veelgestelde vragen
V1: Wat is het verschil tussen de classificaties Normal Duty (ND) en Heavy Duty (HD) voor de ACS355-03U-38A0-4?
De ACS355-03U-38A0-4 heeft een vermogen van 25 pk / 38 A in de Heavy Duty-configuratie (150% overbelasting gedurende 1 minuut). Bij normaal gebruik (110% overbelasting) kan dezelfde hardware een iets hoger continu vermogen ondersteunen. Voor toepassingen met hoge cyclische overbelastingseisen – zoals transportbanden met veelvuldig starten onder belasting – bevestigt de HD 150%-classificatie de geschiktheid van de aandrijving.
Vraag 2: Moet het EMC-filter worden aangesloten voor een CE-conforme installatie?
De ACS355-03U-38A0-4 wordt geleverd met uitgeschakeld intern EMC-filter. Om te voldoen aan de CE-markering in omgevingen die geleide emissiegrenswaarden vereisen (EN 61800-3 Categorie C2 of C3), moet het EMC-filter worden aangesloten via de interne EMC-filterverbinding. Dit is een eenvoudige schroefverbinding in de omvormer. Raadpleeg de hardwarehandleiding van de ACS355 voor het specifieke aansluitpunt.
V3: Welke veldbusopties zijn compatibel met de ACS355-03U-38A0-4?
De ACS355 ondersteunt een breed scala aan veldbusprotocollen via plug-in optiemodules. Beschikbare adapters zijn onder meer PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet en andere - allemaal via het optieslot van de drive. De specifieke adaptercode wordt toegevoegd aan het basisonderdeelnummer (bijv. +K454 voor PROFIBUS, +K475 voor Ethernet/IP+Modbus TCP+PROFINET).
V4: Welke applicatiemacro's zijn vooraf geladen in de ACS355-03U-38A0-4?
De ACS355 bevat meerdere applicatiemacro's: ABB Standard (VFD-bediening voor algemene doeleinden), Hand/Auto (schakelen tussen lokale/afstandsbediening), PID-regeling (procesfeedback met geïntegreerde PID-regelaar), koppelregeling en sequentiële regeling. Deze macro's configureren de parameters van de omvormer vooraf voor de specifieke besturingsmodus, waardoor de inbedrijfstellingstijd voor standaardtoepassingen wordt teruggebracht van uren naar minuten.
Vraag 5: Wat is de maximale kabellengte tussen de omvormer en de motor?
De limieten voor de kabellengte zijn afhankelijk van het type motorkabel, de schakelfrequentie-instelling van de omvormer en of er een uitgangsreactor of du/dt-filter wordt gebruikt. Voor standaard afgeschermde motorkabels zonder extra filtering specificeert ABB de maximale kabellengtes in de ACS355 hardwarehandleiding – doorgaans 100 m voor standaardtoepassingen. Voor langere kabels of hoogfrequente schakeling is mogelijk een uitgangsreactor nodig om du/dt-belasting op de motorisolatie te beperken.
