Versterkerbord 6SE7014-0TP70 A5E00161042 6SE70140TP70

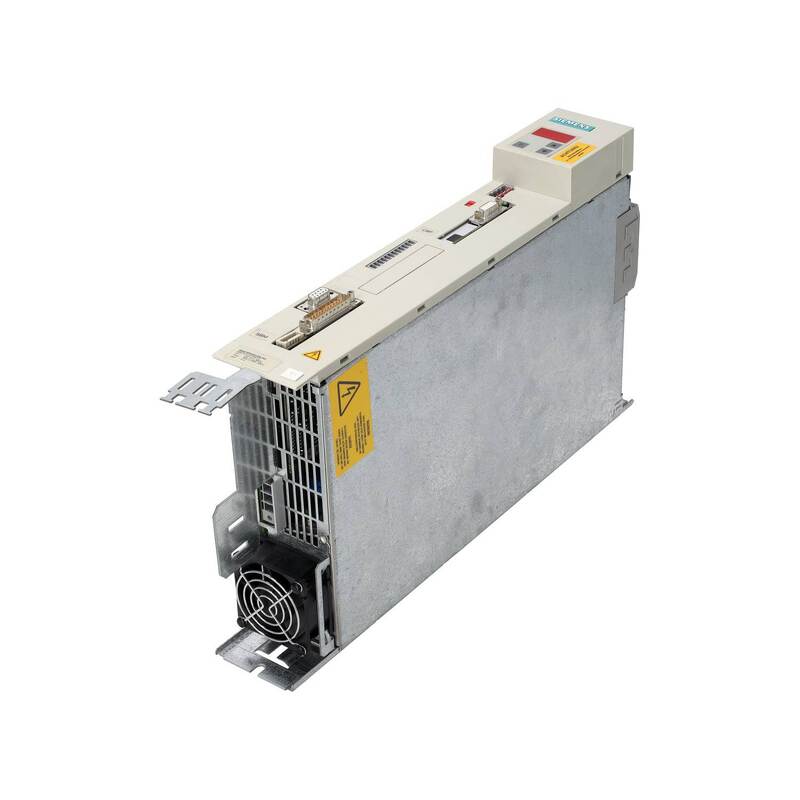

Siemens 6SE7014-0TP70∙ SIMOVERT MASTERDRIVES MC Performance 2 ∙ 1.5 kW Compact Plus DC-AC-omvormer

Deelnummer:6SE7014-0TP70

Vervaardiger:Siemens AG (Duitsland)

Productsoort:DC-AC-omvormer  Compact Plus-eenheid

Productenfamilie:SIMOVERT MASTERDRIVES Motion Control prestaties 2

Overzicht

De 6SE7014-0TP70 is een 1,5 kW DC-AC-omvormer in de SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2-familie van Siemens.Het werkt vanuit een gedeelde gelijkstroombus met 510 ∼650 V gelijkstroom ∼ die wordt geleverd door een gemeenschappelijke rechtgever ∼ en levert een gecontroleerde driefasige wisselstroomuitgang voor servoasbesturingPerformance 2 betekent volledige bewegingscontrole: positiecontrole, elektronische versnellingsbakken en dynamische vectorcontrole.

Dit is een DC-invoer, zonder rechtgever, en wordt naast andere Compact Plus-omvormers gemonteerd op een gedeelde DC bus.een standaardarchitectuur voor meerassige werktuigmachines en verpakkingslijnen.

Z-suffixvarianten (bijv. 6SE7014-0TP70-Z C33+G91+K80) omvatten fabrieksopties zoals resolver feedback boards, PROFIBUS en safe stop.

Belangrijkste specificaties

Veelgestelde vragen

V1: Als deze aandrijflijn storing oploopt, wordt de gedeelde DC-bus dan uitgeschakeld?

Als de omvormer afwijkt, gaat alleen die as aan.

Vraag 2: Moet een vervangende 6SE7014-0TP70 volledig opnieuw in gebruik worden genomen?

Zonder een back-up van parameters, ja, moet de motorgegevens en besturingswinsten opnieuw worden ingevoerd.Herstel de parameter en de schijf is in enkele minuten operationeel..

V3: Wat is het huidige Siemens-equivalent voor nieuwe installaties?

SINAMICS S120 booksize motormodules vervullen dezelfde rol op een gedeelde gelijkstroombus.

V4: De aandrijving start F028 bij het begin van elke positioneringsbeweging.

Controleer of de parameter P102 (motorenummerstroom) overeenkomt met het motorenummerplaatje.

V5: Kan een 4 kW Compact Plus-omvormer deze 1,5 kW-eenheid op dezelfde motor vervangen?

Ja, in principe: de omvormer wordt via parametrisatie afgestemd op de nominale stroom van de motor.Bevestig dat de hogere nominale eenheid fysiek past in de montagepositie en dat de gelijkstroombus voldoende capaciteit heeft voor de piekstroom.
