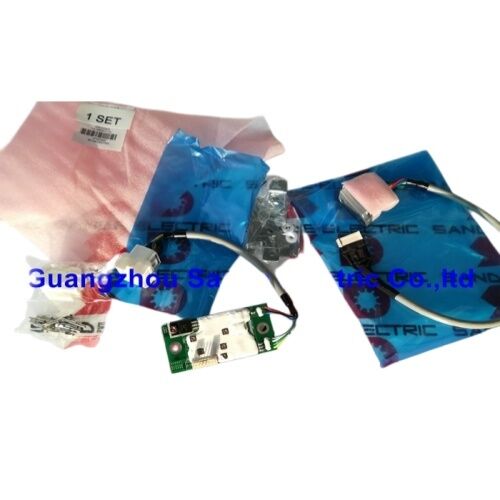

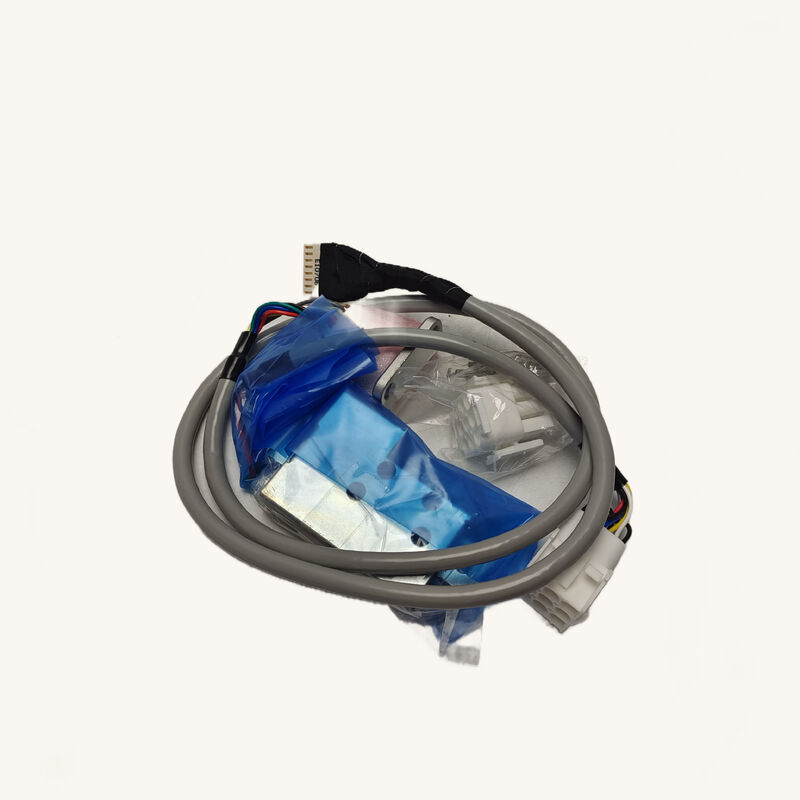

Mitsubishi TS1860N1170 PLG Schacht Encoder Original Feedback Device voor Mitsubishi CNC Spindle Systems

Als een Mitsubishi spindeldrive zijn positie-signaal verliest, stopt de machine.geen C-asoperatie ∙ alleen een alarm en een stilstaande productielijn. deMitsubishi TS1860N1170is de PLG-ascodeerder die precies dat scenario voorkomt, als het positie- en snelheidsfeedbackapparaat in Mitsubishi's MELDAS CNC-spindelsystemen.

Deze eenheid wordt aangebodennieuw, origineel en niet geïnstalleerd- Mitsubishi Electric, niet gerenoveerd.

Wat "PLG" betekent in een Mitsubishi-spindelsysteem

PLG staat voorpulsgeneratorIn de Mitsubishi CNC-terminologie, hoewel de moderne TS-serie apparaten veel geavanceerder zijn dan een eenvoudige pulsmeter. The TS1860N1170 belongs to Mitsubishi's serial output PLG encoder family — devices that communicate position and speed data to the MDS-series spindle drive via a high-speed serial interface rather than simple analog sine/cosine waveforms.

Mitsubishi's MDS spindeldrives slaan motorparameters, alarmgeschiedenis en configuratiegegevens op in de encoder zelf.wat betekent dat de encoder en de schijf een overeenkomend systeem vormen dat zijn eigen integriteit bij opladen verifieert. Swap in een onverenigbare encoder, en de aandrijving alarmen uit voordat de spindel ooit draait. Dit is een reden waarom het gebruik van een originele Mitsubishi onderdeel is zo belangrijk voor deze component klasse.

Een kort overzicht van de belangrijkste feiten

De Spindle Feedback Loop Waarom deze encoder niet onderhandelbaar is

Een spindel van een bewerkingscentrum doet veel meer dan alleen bij hoge snelheid draaien.

• Versnellen en vertragenop commando, die nauwkeurig reageert op geprogrammeerde opritprofielen
• Oriënteren naar een vaste hoekvoor automatische gereedschapsschakelingen
• Synchronisatie met Z-asvoedingtijdens cycli van stijf tikken, het afstemmen van spindel RPM op voedingssnelheid voor draadnauwkeurigheid
• Functie als C-asmet een vermogen van niet meer dan 10 kW

Geen van deze functies werkt zonder continue, nauwkeurige feedback van de spindel encoder.rechtstreeks communiceren met de MDS-spindelversterker om de positie- en snelheidslussen bij elke spindelrotatie te sluiten.

Een gebrekkige codeerder zorgt niet altijd voor een alarm, soms is er sprake van afwisselende positioneringsverschuiving, af en toe oriëntatiefouten,of inconsistente draadpijl symptomen die tijd nodig hebben om te diagnosticeren en te traceren tot de encoderEen nieuwe encoder elimineert die variabele volledig.

Geschikt voor Mitsubishi's MDS Drive Architecture

De TS-serie PLG-encoders zijn gevalideerde componenten binnen het MELDAS CNC-ecosysteem van Mitsubishi.Versterkers met spindel van de MDS-serie?? met inbegrip van de MDS-A-, MDS-B-, MDS-C-, MDS-D- en MDS-DH-families ?? die voorkomen in een breed scala aan CNC-gereedschapsmachines die zijn gebouwd met Mitsubishi-besturing.

De eigen technische documentatie van Mitsubishi vereist eenProcedure voor automatische aanpassing van de PLGwanneer een PLG-encoder of spindel aandrijving wordt vervangen.Deze procedure kalibreert het referentiesignaal van de Z-fase opnieuw en verifieert de kwaliteit van de sinusvormige uitgang.Een aftermarket- of gekloond apparaat dat deze kalibratieprocedure niet voldoet, verhindert dat de machine weer online komt, ongeacht haar fysieke verschijning.

Toepassingen in de gereedschapsmachine-industrie

De TS1860N1170 en aanverwante PLG-encodervarianten verschijnen op een breed doorsnede van machine-gereedschappen met Mitsubishi MELDAS CNC.

Horizontale bewerkingscentra HMC's voor palletwisselingen waarbij de oriëntatie van de spindel de tijdsberekening van de werktuigwisseling en de nauwkeurigheid van de indexering van de pallet bepaalt

Verticale bewerkingscentraVMC's waarbij de stijve aftapdiepte en de toonhoogteprecisie afhankelijk zijn van gesynchroniseerde feedback van spindel tot voeding

Centers voor het draaien van molens∆ multitaskingmachines waarbij de spindel als een servogestuurde C-as functioneert voor freeswerkzaamheden

CNC-draaiblokken met werktuigen- draaicentrums die gebruikmaken van spindel-C-as en oriëntatie voor buitencentrum booren en contour frezen

Machines voor het slijpen cilindervormige en oppervlakteslijpers waarbij de nauwkeurigheid van de spindel snelheid rechtstreeks van invloed is op de kwaliteit van het oppervlak

Nieuw origineel Waarom staat van belang is voor dit deel

De TS1860N1170 is een precisie-optische encoder.Wanneer deze encoder wordt verwijderd van een gebruikte motor ongeacht hoe zorgvuldig die kalibratie staat wordt verstoordHet opnieuw installeren van een gebruikte eenheid op een andere motor vereist een volledige PLG-herstelling en zelfs dan is de lagerafdekking van de verwijderde eenheid onbekend.

Een nieuwe inbox heeft een volledige levensduur, een ongestoorde optische montage en bekende elektrische eigenschappen.Dat doet ertoe..

Veelgestelde vragen

V1: Wat is een PLG-encoder en hoe verschilt deze van een standaard incrementele encoder?

PLG (Pulse Generator) in de terminologie van Mitsubishi verwijst naar de spindelzijde positie feedback encoder die via een seriële protocol communiceert met de MDS spindel aandrijving.In tegenstelling tot eenvoudige A/B/Z incrementele encoders, de PLG-encoders van de TS-serie zenden seriegegevens met hoge resolutie over en slaan systeemparameters intern op. De schijf leest deze gegevens af om de oriëntatie van de spindel, de positionering van de C-as,en snelheidsregeling.

V2: Is de TS1860N1170 compatibel met alle spindeldrivers van de MDS-serie?

De TS-serie PLG-encoders worden gebruikt in MDS-A, MDS-B, MDS-C,en MDS-DH-spindelversterkerfamilies, maar de juiste codeervariant moet overeenkomen met de motor- en aandrijfsparing.Altijd kruisverwijzen van de bestaande encoder onderdeel nummer op de motor naamplaat en de spindel aandrijving parameter instellingen voordat u bestelt.

V3: Moet de PLG-encoder na installatie worden aangepast?

Ja, Mitsubishi vraagt om eenProcedure voor automatische aanpassing van de PLGwanneer de encoder of spindeldrive-eenheid wordt vervangen.De procedure wordt uitgevoerd via het bedieningsparameter scherm van de CNC of via de MELDAS diagnostische interface uw machine tool documentatie omvat de exacte stappen voor uw specifieke aandrijving.

V4: Kan de TS1860N1170 gerepareerd worden als deze kapot gaat of moet hij vervangen worden?

De reparatie van de encoder is technisch mogelijk in gespecialiseerde fabrieken, maar Mitsubishi is van mening dat alleen OEM-onderdelen voor spindel-encoders moeten worden gebruikt,gelet op de kalibratievereisten en de precisie van de interne optische assemblageEen gerepareerde eenheid moet nog steeds de volledige PLG-aanpassingsprocedure doorlopen om te bevestigen dat zij voldoet aan de signaalspecificaties – dezelfde procedure die vereist is voor een nieuwe encoder.

V5: Wat is het verschil tussen de TS1860N1170 en de TS1860N1171?

De TS1860N1170 en TS1860N1171 zijn nauw verwante encodervarianten binnen dezelfde TS1860N-familie.kabellengte, of signaalconditionering. Beide zijn as-type PLG-encoders voor Mitsubishi spindelmotortoepassingen.Bevestig het vereiste exacte achtervoegsel door het nummer van het onderdeel op het etiket van de motor of de compatibiliteitslijst van de spindeldrijf te controleren voordat u de ene voor de andere vervangt.
