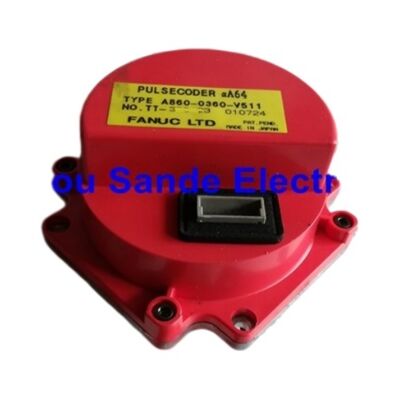

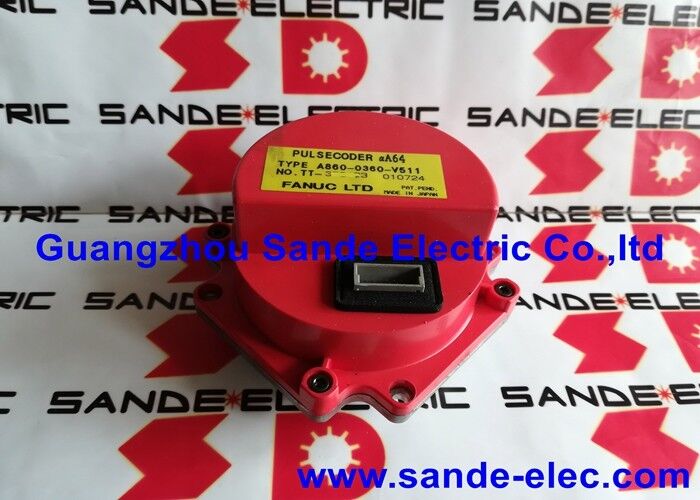

De Fanuc A860-0360-V511 is een absolute pulscoder van de nieuwere generatie αA64 voor Fanuc's alpha-serie servomotoren, met een interne supercondensator voor kortstondige positieback-up en een 14-pins mannelijke connector waar geen kabel bij zit.

Dit kabelvrije ontwerp is opzettelijk en vertegenwoordigt een bewuste evolutie in de manier waarop Fanuc de logistiek voor encodervervanging voor het alpha-motorplatform benaderde.

Het kernidee achter de kabelvrije configuratie van de V511 is dat de kabel en de Amphenol-connector aan de motorzijde permanent aan het motorlichaam bevestigd blijven — de kabel verlaat de motor niet wanneer de encoder wordt vervangen.

Wanneer de encoder defect raakt, wordt alleen het encoderlichaam verwijderd en vervangen; de kabel, de doorvoer door de motorafdekking en de Amphenol-verbinding met de encoder-aansluiting van de motor blijven onverstoord.

De vervangende V511 wordt rechtstreeks in de vrouwelijke aansluiting van de kabel aan de motor gestoken en de installatie is voltooid zonder dat er kabels hoeven te worden aangeschaft, geleid of connectoren bewerkt.

Dit ontwerp vermindert de kans op schade aan de kabel of connector tijdens wat een eenvoudige encoderwissel zou moeten zijn, en elimineert de noodzaak om encoderkabels naast encoderlichamen op voorraad te houden.

De supercondensator in de V511 onderscheidt deze van de V501 en de eerdere absolute αA64-varianten met T-suffix, die volledig afhankelijk zijn van batterijback-up in de servo-omvormer voor positiebehoud.

De supercondensator van de V511 slaat de positiegegevens binnen één omwenteling van de encoder kortstondig op nadat de stroomtoevoer van de machine is verwijderd — de meeromwentelingstelling wordt nog steeds gehandhaafd door de batterij van de omvormer.

Als de batterij van de omvormer defect raakt en de machine gedurende langere tijd wordt uitgeschakeld, treedt gegevensverlies van de positie op en is een referentieretour nodig — dit is hetzelfde gedrag als bij alle absolute encoders in het alpha-bereik, met of zonder supercondensator.

De V-suffix-notatie (V511) in plaats van T-suffix (T001, T201 etc.) in Fanuc's onderdeelnummers voor encoders geeft een variant aan die alleen een connector bevat — er wordt per definitie geen kabel meegeleverd. Faciliteiten die de V511 inkopen voor motorreparaties moeten verifiëren dat de bestaande motorafdekking en kabelassemblage met de vrouwelijke connector correct passen op de 14-pins mannelijke uitgang van de V511 voordat ze bestellen.

Belangrijkste Specificaties

Het Kabel-Blijft-Bij-Motor Ontwerp — Een Onderhoudstechnisch Perspectief

De logica om de kabel bij de motor te laten in plaats van bij de encoder is vanuit een onderhoudstechnisch oogpunt gezond. Motor encoderkabels die door motorafdekkingen worden geleid, zijn precisiedraadassemblages — de kabeldoorsnede, afscherming, geleiding en connectorterminatie zijn allemaal gespecificeerd voor de signaalvereisten van de alpha-encoder.

Een kabel die bij een specifiek motorlichaam blijft, is één keer geïnstalleerd, één keer gedresseerd en één keer afgedicht. Het verwijderen en opnieuw monteren ervan tijdens een encodervervanging introduceert een risico op hantering voor een assemblage die niet het defecte onderdeel was.

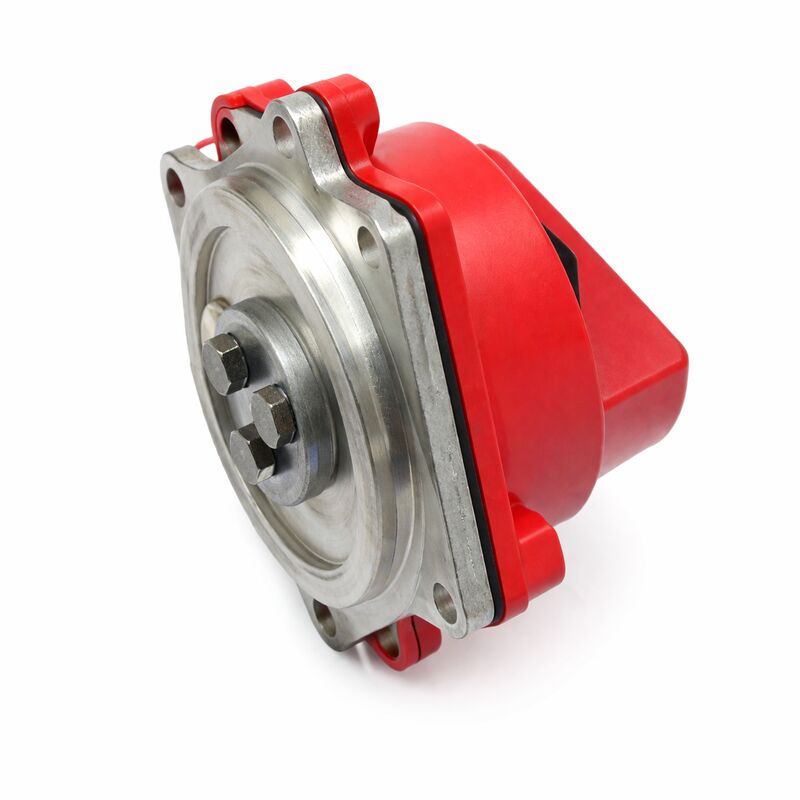

Door de kabel van het encoderlichaam te scheiden via de 14-pins mannelijke connector,

heeft Fanuc de encodervervanging een schone, enkelvoudige componentenwissel gemaakt.

De staat van de kabelassemblage wordt niet verstoord; alleen het encoderlichaam wordt verwisseld. Gedurende de levensduur van een motor betekent dit ontwerp dat de kabelbedrading één keer wordt gehanteerd (tijdens de oorspronkelijke motorbouw of eerste motorrevisie) in plaats van elke keer dat een encoder defect raakt.

Supercondensator Werking — Wat te Verwachten in Gebruik

De supercondensator in de V511 wordt opgeladen vanuit de 5V-voeding van de encoder terwijl de machine is ingeschakeld. Wanneer de machine wordt uitgeschakeld, levert de supercondensator een korte, aanhoudende spanning aan de positiegeheugencircuits van de encoder.

Deze bewaartijd — doorgaans enkele minuten onder normale temperatuuromstandigheden — is voldoende om korte stroomonderbrekingen (EMO-trips, korte stroomuitval) te overbruggen zonder de positie-referentie binnen één omwenteling te verliezen.

De bewaartijd van de supercondensator neemt af gedurende de levensduur van het component en bij hoge bedrijfstemperaturen.

Naarmate deze ouder wordt, wordt de bewaartijd korter.

Een V511 die voorheen een stroomonderbreking van 5 minuten overleefde zonder positieverlies, kan uiteindelijk slechts 30 seconden vasthouden. Wanneer positieverlies optreedt na periodes van uitschakeling die voorheen geen problemen veroorzaakten, heeft de V511 het einde van zijn levensduur voor de supercondensator bereikt en moet de encoder worden vervangen.

FAQ

V1: Wat is het verschil tussen de A860-0360-V511 en de A860-0360-V501 binnen dezelfde familie?

Beide zijn V-suffix (zonder kabel) αA64 absolute encoders voor hetzelfde alpha-motorbereik.

De V511 bevat een interne supercondensator voor kortstondige positieback-up; de V501 niet.

In installaties waar de machine frequente korte stroomcycli ondergaat of waar stroomonderbrekingen gebruikelijk zijn, biedt de supercondensator van de V511 een zinvol operationeel voordeel door deze onderbrekingen te overbruggen zonder dat een referentieretour nodig is.

In installaties waar de volledige batterijback-up in de omvormer is gehandhaafd en de periodes van uitschakeling voorspelbaar zijn, is de V501 functioneel adequaat.

V2: De encoder wordt zonder kabel geleverd — past de 14-pins mannelijke connector op de V511 in de bestaande aansluiting van de motorafdekking?

De 14-pins mannelijke connector op de V511 is ontworpen om te passen op de aansluiting in de encoderafdekkingassemblage van de alpha-motor. Deze aansluiting en de bijbehorende kabel zijn de permanente onderdelen van de encoderinstallatie die bij de motor blijven.

Voordat u een V511 bestelt als vervanging voor een motor die oorspronkelijk een andere αA64-variant had, moet u bevestigen dat de motorafdekking het 14-pins aansluitingformaat heeft en dat de bestaande kabel is afgesloten met de juiste bijpassende connector.

Verschillende motorafdekkingstijlen en bouwjaren kunnen verschillende aansluitingsformaten gebruiken; als de motorafdekking eerder was uitgerust met een T-suffix encoder (die de kabel als onderdeel van de encoderassemblage heeft), heeft deze mogelijk niet de 14-pins aansluiting die de V511 vereist.

V3: Moet er na het installeren van een V511 vervangende encoder een referentieretour worden uitgevoerd?

Ja — encodervervanging vereist altijd een referentieretour, ongeacht het type encoder. De vervangende encoder begint vanuit een willekeurige hoekpositie binnen één omwenteling die geen mechanische relatie heeft met de absolute positie-telling die eerder in de omvormer was opgeslagen.

Na het monteren van de vervanging, schakelt u de machine in, observeert u het alarm voor verloren referentie van de absolute encoder (indien weergegeven) en voert u een volledige referentieretourcyclus uit op de betreffende as. Dit herstelt de absolute positiedatum in het batterij-gevoede geheugen van de omvormer en relateert deze aan de hoekpositie van de nieuwe encoder.

V4: Kan de A860-0360-V511 op elke alpha-motor worden gebruikt, of zijn er specifieke motorreeksbeperkingen?

De V511 is een αA64 encoder van de nieuwere generatie die wordt beschreven als passend op diverse modellen van alpha servomotoren.

Compatibiliteit met een specifiek motormodel hangt af van de encoderbevestigingsinterface van de motor, het ontwerp van de schachtkoppeling en het connectorformaat op de motorafdekking.

De motor documentatie van Fanuc voor elk alpha-motormodel vermeldt de juiste encoder variant voor die motor. Bij twijfel over compatibiliteit kan een door Fanuc getrainde service specialist die bekend is met alpha motor varianten bevestigen welke encoder past op de specifieke motor die in overweging wordt genomen, hetzij uit de bestelspecificatie van de motor, hetzij uit fysieke inspectie van de encoderbevestiging van de motor.

V5: Hoe beïnvloedt de interne supercondensator de verwijdering en het transport in vergelijking met encoders met batterijback-up?

Een supercondensator bevat geen gevaarlijke chemicaliën en is niet onderworpen aan de transportbeperkingen die van toepassing zijn op lithiumbatterijcellen.

Dit is een klein praktisch voordeel bij het verzenden of luchtvracht van een motor voor reparatie — de encoder introduceert geen classificatievereiste voor verzending van lithiumbatterijen.

Voor verwijdering kan een supercondensator doorgaans worden behandeld als algemeen elektronisch afval onder de toepasselijke lokale e-waste regelgeving, terwijl lithiumbatterijcellen specifieke batterijverwijderingskanalen vereisen.

Controleer de toepasselijke regelgeving in de betreffende jurisdictie voor de definitieve verwijderingsvereisten.
