Incrementele borstelloze Fanuc servomotor encoder A860-2001-T321 A860-0360-V511

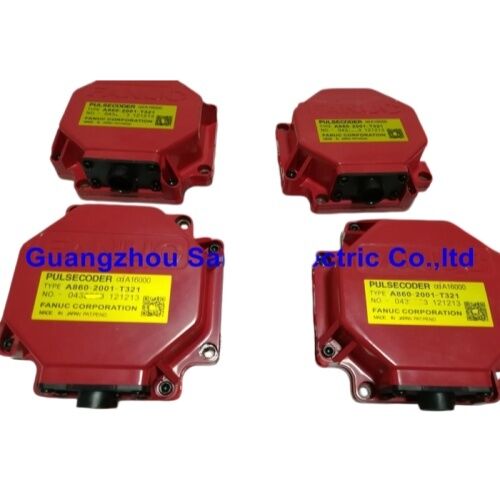

FANUC Incremental Borstelloze Servomotor Encoder — A860-2001-T321 / A860-0360-V511

Precisie Feedback, Nul Compromis

Wanneer de aspositionering afwijkt of een servoalarm een productielijn stillegt, is de encoder de eerste plek om te kijken. FANUC's A860-2001-T321 en A860-0360-V511 zijn fabrieksechte incrementele borstelloze encoders, ontworpen om die kwetsbaarheid te elimineren — ze leveren stabiele, hoge-resolutie positiefeedback gedurende miljoenen machinecycli zonder signaaldegradatie.

Beide units zijn gebouwd op een borstelloze optische architectuur. Zonder contact tussen rotor en stator is er geen slijtageoppervlak, geen borstelresidu en geen progressieve signaalverzwakking. Het resultaat is een encoder die op dag 5.000 presteert zoals op dag één.

Twee Modellen. Eén Duidelijke Selectielogica.

A860-2001-T321 is gekoppeld aan FANUC αi en αiS serie servomotoren — de aandrijvingen met hoger koppel en hogere snelheid die te vinden zijn in grote bewerkingscentra, vijf-assige VMC's en horizontale boormachines. De T-type connector komt uit de achterkant van de unit, waardoor kabelgeleiding schoon blijft in krappe servo-behuizingen.

A860-0360-V511 is ontworpen voor de β en βiS motorfamilie — compacte, kosteneffectieve servo-aandrijvingen die de meerderheid van kleine tot middelgrote draaibanken en instap-CNC-bewerkingscentra wereldwijd aandrijven. De V-type zijdelingse connector past bij de krappere zijdelingse spelingen die typisch zijn voor kleinere machinekasten.

Beide modellen communiceren via FANUC's native seriële interface, die rechtstreeks verbinding maakt met αi en βi serie versterkers zonder signaalconverters of protocoladapters. Compatibiliteit is naadloos uit de doos.

Belangrijkste Specificaties in één oogopslag

A860-2001-T321

• Type: Incrementeel / Borstelloos Optisch
• Compatibele Motorenserie: αi, αiS, αiF
• Compatibele Versterkers: αi SV, SVU Serie
• Signaalinterface: FANUC Serieel
• Connector: T-Type (Achteruitgang)
• Afdichting: IP65 (as-uiteinde)

A860-0360-V511

• Type: Incrementeel / Borstelloos Optisch
• Compatibele Motorenserie: βi, βiS
• Compatibele Versterkers: βi SV Serie
• Signaalinterface: FANUC Serieel
• Connector: V-Type (Zijdelingse Uitgang)
• Afdichting: IP65 (as-uiteinde)

Gebouwd voor Industriële Realiteit

Werkplaatsen zijn geen gecontroleerde omgevingen. Koelvloeistof, trillingen, thermische cycli en zwevende deeltjes zijn feiten van het leven op de productievloer — en deze encoders zijn gespecificeerd voor precies die realiteit.

Afdichte, voorgeladen lagers weerstaan koelvloeistofindringing en elimineren speling op de as die positietelfouten veroorzaakt onder trillingen. De IP65-geclassificeerde as-uiteinde afdichting houdt snijvloeistof buiten de optische assemblage tijdens natte snijbewerkingen. Interne componenten zijn geselecteerd voor thermische stabiliteit over het gehele bedrijfstemperatuurbereik van industriële servo-aandrijvingen, zodat de prestaties consistent blijven, of de machine nu drie minuten is opgewarmd of twaalf uur continu draait.

Mechanische toleranties worden gehouden aan OEM-specificaties. Deze encoders passen direct op de plaats van fabrieks-originelen — geen shims, geen adapterplaten en geen speciaal gereedschap nodig. In de meeste installaties duurt een volledige encoderwissel minder dan een uur.

Begrip van Incrementele Feedback in CNC-toepassingen

Incrementele encoders genereren een pulsreeks — een vast aantal pulsen per omwenteling — die de servo-aandrijving accumuleert tot een lopend positietotaal. Elke keer dat de machine wordt ingeschakeld, wordt die telling gereset naar nul en wordt de coördinaatreferentie opnieuw ingesteld via een standaard referentie-terugkeer cyclus (G28 of equivalent). Het proces duurt seconden en is al ingebouwd in de opstartroutine van elke moderne CNC-controller.

Deze architectuur is bewust eenvoudig. Geen batterij, geen niet-vluchtig geheugen, geen initialisatie handshake. Minder componenten betekenen minder faalmodi, en wanneer een storing optreedt, is de diagnose snel: de encoder produceert een signaal of niet. Voor de overgrote meerderheid van productie-CNC-omgevingen biedt incrementele feedback een voordeel op het gebied van kosten, eenvoud en beschikbaarheid van onderdelen, wat het de duidelijke praktische keuze maakt.

Compatibiliteitsreferentie

Verifieer altijd aan de hand van het typeplaatje van de motor voordat u bestelt.

Veelgestelde Vragen

V1: Wat is het verschil tussen de A860-2001-T321 en de A860-0360-V511, en hoe weet ik welke mijn machine nodig heeft?

De twee encoders dienen verschillende motorfamilies. De A860-2001-T321 is ontworpen voor FANUC αi en αiS serie servomotoren — de grotere, hogere-prestatie units die doorgaans te vinden zijn in bewerkingscentra en multi-assige apparatuur. De A860-0360-V511 is gekoppeld aan de β en βiS serie, die compacte servomotoren zijn die veel voorkomen in kleinere draaibanken en instap-CNC-bewerkingscentra. Om het juiste onderdeel te bevestigen, zoek het typeplaatje van de motor op uw machine. Als de motoraanduiding begint met "αiS" of "αi," is de A860-2001-T321 de juiste encoder. Als er staat "βiS" of "βi," selecteer de A860-0360-V511. De twee zijn niet uitwisselbaar — hoewel beide incrementele seriële encoders zijn, verschillen de mechanische interface, de connectororiëntatie en de interne configuratie tussen de α en β motorfamilies.

V2: Welke FANUC alarmcodes wijzen typisch op een encoderfout bij deze modellen?

De meest voorkomende alarmen die geassocieerd worden met een falende encoder zijn Servo Alarm 364 en 365 (seriële encoder communicatiefouten), Servo Alarm 369 (encoder hardwarefout), en SV-0368 / SV-0447, die betrekking hebben op pulstellingonregelmatigheden en communicatieonderbreking tussen de encoder en de versterker. Alarmen die intermitterend optreden onder belasting of bij specifieke spindelsnelheden — en vervolgens verdwijnen na een stroomcyclus — zijn een sterke indicator van een verslechterende optische schijf of een losse feedbackkabel, in plaats van een fout aan de aandrijfzijde. Inspecteer altijd de feedbackkabel over de gehele lengte op schade en controleer of de connector goed is aangesloten voordat u de encoder vervangt, aangezien kabeldefecten een aanzienlijk deel van de schijnbare encoderfouten veroorzaken.

V3: Kan een interne onderhoudsmonteur deze encoders vervangen, of is een speciale certificering vereist?

Encodervervanging op FANUC servomotoren valt binnen de mogelijkheden van een ervaren onderhoudsmonteur zonder speciale certificering, mits de juiste procedure wordt gevolgd. De kritieke stappen zijn: schakel de machine volledig uit en laat de servo-condensatoren ontladen voordat u aan bedrading komt; fotografeer de kabelgeleiding en connectororiëntatie voordat u deze loskoppelt; hanteer de vervangende encoder alleen bij de behuizing en raak nooit de optische schijf of interne componenten aan; draai de montagebouten aan volgens specificatie om verkeerde uitlijning te voorkomen; en voer een volledige referentie-terugkeer cyclus uit na montage voordat u de productie hervat. De meest voorkomende installatiefout is een licht verkeerd uitgelijnde connector, die een onmiddellijk alarm veroorzaakt bij het inschakelen. Voor teams die nieuw zijn met het demonteren van servomotoren, is het aanwezig zijn van een gekwalificeerde monteur bij de eerste vervanging een redelijke voorzorgsmaatregel.

V4: Zijn aftermarket of gereviseerde encoders een levensvatbaar alternatief voor originele FANUC units?

Gereviseerde encoders kosten doorgaans 30-60% minder dan nieuwe OEM-units en kunnen een redelijke keuze zijn voor machines met een lagere benuttingsgraad of waar de levertijd de belangrijkste beperking is. Het inherente risico bij gereviseerde units is dat de onderliggende optische componenten slijtage kunnen hebben opgelopen, en er is geen methode om de resterende levensduur te verifiëren vóór installatie. Voor machines met hoge productie die twee of drie ploegen draaien, overschrijdt de kosten van een enkele ongeplande stilstand veroorzaakt door een opnieuw defecte gereviseerde encoder bijna altijd het prijsverschil met een nieuwe OEM-unit. Voor kritieke assen op primaire productieapparatuur blijven originele FANUC encoders met volledige traceerbaarheid de keuze met minder risico. Voor secundaire machines of back-up voorraad kan een gerenommeerde gereviseerde unit met een gedocumenteerd testrapport economisch zinvol zijn.

V5: Hoe moeten deze encoders worden opgeslagen vóór installatie om hun levensduur te behouden?

Bewaar units in hun originele verzegelde verpakking in een schone, droge omgeving tussen 0°C en 55°C (32°F tot 131°F), uit de buurt van direct zonlicht en elektromagnetische bronnen zoals grote motoren of lasapparatuur. Vermijd het stapelen van zware voorwerpen op de verpakking — aanhoudende druk of impact kan de optische schijf beschadigen, wat het meest fragiele interne onderdeel is. Houd units uit de buurt van oplosmiddelen, snijvloeistoffen en spuitbussen, aangezien dampindringing interne afdichtingen na verloop van tijd kan aantasten, zelfs in een verzegelde verpakking. Onder de juiste opslagomstandigheden behouden FANUC encoders hun volledige specificaties gedurende meerdere jaren. Goede praktijk is om de voorraad te roteren en oudere units eerst te gebruiken. Inspecteer vóór installatie van een opgeslagen encoder de connectorpennen op oxidatie en reinig ze voorzichtig met een droge, pluisvrije doek indien nodig.
