Mitsubishi OSE105S2 Roterende Encoder — Originele Incrementele Feedback Unit voor HC / HCR Serie Servomotoren

Het vinden van een originele, nieuw in doos vervanging voor een Mitsubishi servo-encoder is niet altijd eenvoudig — vooral niet voor een oudere unit die niet meer wordt geproduceerd. De OSE105S2 is precies zo'n onderdeel: een OEM Mitsubishi incrementele roterende encoder, gebouwd in Japan, en ontworpen als de fabrieksgeïnstalleerde feedbackeenheid voor de HC en HCR serie AC servomotoren die een generatie CNC-machines in wereldwijde productiehallen aandreven.

Deze aanbieding is voor een originele Mitsubishi Electric OSE105S2, nieuw in originele verpakking — geen revisie, geen kloon.

Wat deze Encoder Doet en Waarom het Belangrijk is

Elke servo-as op een CNC-machine is afhankelijk van een encoder om de positielus te sluiten. De motor draait, de encoder telt, en de servoaandrijving vergelijkt de werkelijke positie met de ingestelde positie — duizenden keren per seconde. Verwijder de encoder, beschadig deze, of vervang deze door een minderwaardige unit, en de as zal een foutmelding geven of met verminderde nauwkeurigheid werken.

De OSE105S2 is de fabrieksmatig afgestemde feedbackcomponent voor Mitsubishi's HC/HCR motor serie. Hij wordt direct op de achterkant van de motoras gemonteerd en communiceert met de servoaandrijving via een gestructureerd meerfasig signaal — hetzelfde signaalformaat dat de aandrijving was gekalibreerd en afgesteld om te ontvangen. Dat is de reden waarom een origineel OEM-onderdeel beter is dan een aftermarket-vervanging: het systeem is eromheen ontworpen.

Technische Specificaties

De OSE Serie — Ingebed in Mitsubishi's Servo Architectuur

De OSE encoderfamilie heeft een specifieke rol binnen het Mitsubishi servo-ecosysteem. In tegenstelling tot externe encoders die op machine-assen of kogelomloopspillen worden gemonteerd, is de OSE105S2 een interne motorencoder — hij bevindt zich in de motorbehuizing, direct gekoppeld aan de rotoras, en levert primaire snelheids- en positiefeedback aan de servo-versterker.

Deze directe koppeling is belangrijk. Er is geen flexibele koppeling tussen de encoder en de motoras, wat betekent dat er geen mechanische speling en geen speling in het feedbackpad is. Elke omwenteling die de motor maakt, wordt exact geteld, zonder de afrondingsfouten die as-koppelingen bij externe encoders kunnen introduceren.

De 8-pins flensconnector en het A/B/Z kwadratuur uitgangsformaat zijn consistent binnen het HC/HCR motorbereik, waardoor de OSE105S2 een veelvoorkomend reserveonderdeel is voor serviceteams die vloten van oudere Mitsubishi-aangedreven machines onderhouden.

A/B/Z Fase Uitgang — Wat Elk Signaal Draagt

Drie kanalen, drie taken:

A en B fasen — het kern kwadratuurpaar. Deze twee signalen zijn 90 graden verschoven, wat de aandrijving vertelt hoe ver de as is gedraaid en in welke richting. Door de stijgende en dalende flanken van beide kanalen te tellen, krijgt u vier positietellingen per encoderperiode — een techniek genaamd kwadratuurdecodering.

Z fase — één puls per volledige omwenteling, gebruikt als referentiemarker. Dit is het signaal dat de servo-versterker gebruikt tijdens het homing om een bekende hoekreferentiepositie op de as vast te stellen. Zonder een schone Z-puls worden homing-cycli onbetrouwbaar.

De complementaire signalen (/A, /B, /Z) zijn differentiële paren — essentieel voor ruisonderdrukking over lange kabeltrajecten, en een standaardfunctie van het lijnuitgangsformaat dat in servo-toepassingen wordt gebruikt.

Waar U Deze Encoder in Actie Zult Vinden

De HC en HCR motor serie werden wijdverbreid ingezet in een breed scala aan Mitsubishi-aangedreven apparatuur gedurende de jaren '90 en 2000. De OSE105S2 komt nog steeds voor als een benodigd reserveonderdeel in:

CNC Bewerkingscentra — X, Y, Z en roterende as servomotoren op Mitsubishi MELDAS-gestuurde frezen en bewerkingscentra

CNC Draaibanken — turret positionering en slide as servomotoren op Mitsubishi-aangedreven draaibanken

Industriële Robots — gewrichtsservo-feedback op oudere Mitsubishi MELFA robotarmen die HC-serie gewrichtsmotoren gebruiken

Transferlijnen en FMS — palletwisselaars, shuttle tafels en transfersystemen gebouwd rond HC-serie servoaandrijvingen in de automobieltoeleveringssector

Spuitgietmachines — klem- en injectie-as servo-feedback op machines die Mitsubishi-aandrijvingen gebruiken

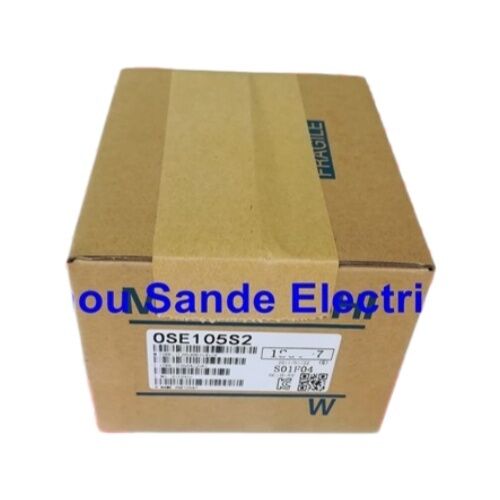

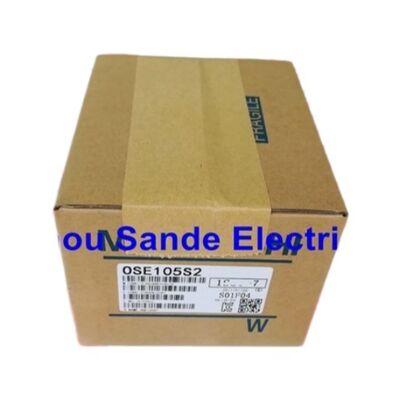

Conditie: Nieuw in Originele Doos

Deze unit wordt aangeboden als fabrieksnieuw in originele Mitsubishi-verpakking. Voor een niet meer geproduceerd onderdeel zoals de OSE105S2, is het onderscheid tussen nieuw en gereviseerd aanzienlijk:

Een nieuwe encoder heeft een volledige levensduur van de lagers, een schijf met schone optiek zonder slijtage of vervuiling, en fabrieksgekalibreerde signaaluitlijning. Een gereviseerde unit heeft een onbekende servicegeschiedenis — deze kan zijn verwijderd uit een motor die om andere redenen een storing had, of die jarenlang heeft gedraaid voordat deze buiten gebruik werd gesteld. Voor een encoder die zich in een servomotor bevindt en naar verwachting de levensduur van de machine meegaat, is nieuw in doos de enige conditie met een voorspelbare servicehorizon.

Veelgestelde Vragen

V1: Is de OSE105S2 een incrementele of absolute encoder?

Het is incrementeel. Het genereert A, B en Z fase kwadratuur-signalen terwijl de as roteert, maar behoudt geen positiegegevens wanneer de stroom wordt uitgeschakeld. De servoaandrijving stelt een absolute referentie in bij het opstarten van de machine via een homing-cyclus met behulp van de Z-fase puls.

V2: Welke Mitsubishi servomotoren gebruiken de OSE105S2?

De OSE105S2 is de fabrieksgeïnstalleerde encoder voor Mitsubishi HC serie en HCR serie AC servomotoren, inclusief modellen zoals de HC-SF, HC-SFS, en bijbehorende varianten. Als uw motornummer begint met HC of HCR, is de OSE105S2 hoogstwaarschijnlijk de juiste encoder — controleer dit op het label van de bestaande unit voordat u bestelt.

V3: Kan de OSE105S2 worden vervangen door een nieuwere Mitsubishi encoder?

Niet direct. De OSE encoderfamilie gebruikt een specifieke connector pinout en signaalformaat dat is afgestemd op de servo-versterker waarmee deze is gekoppeld. Het vervangen door een ander type encoder zou parameterwijzigingen aan de versterkerzijde en mogelijk hardware-aanpassingen vereisen. Voor een gelijke vervanging op een bestaande machine is de OSE105S2 het juiste onderdeel.

V4: Wordt deze encoder nog steeds door Mitsubishi geproduceerd?

Nee — de OSE105S2 is niet meer geproduceerd door Mitsubishi Electric. Nieuwe voorraad in doos is beschikbaar via leveranciers van industriële automatiseringsonderdelen, maar het wordt niet actief geproduceerd. Als u een langdurige levering nodig heeft, is het raadzaam om meerdere eenheden te bemachtigen zolang de voorraad strekt.

V5: Wat is het alternatieve onderdeelnummer voor de OSE105S2?

De encoder wordt ook vermeld als OSE-105S2 (met koppelteken) in Mitsubishi-documentatie en sommige leverancierscatalogi. Het wordt vermeld in motoronderdeelcombinaties zoals HC-202S-E51+OSE105S2, waarbij "E51" de encoderoptie aangeeft. Kruisverwijzingscodes zijn onder andere B55028 en E42, afhankelijk van de catalogusbron.
