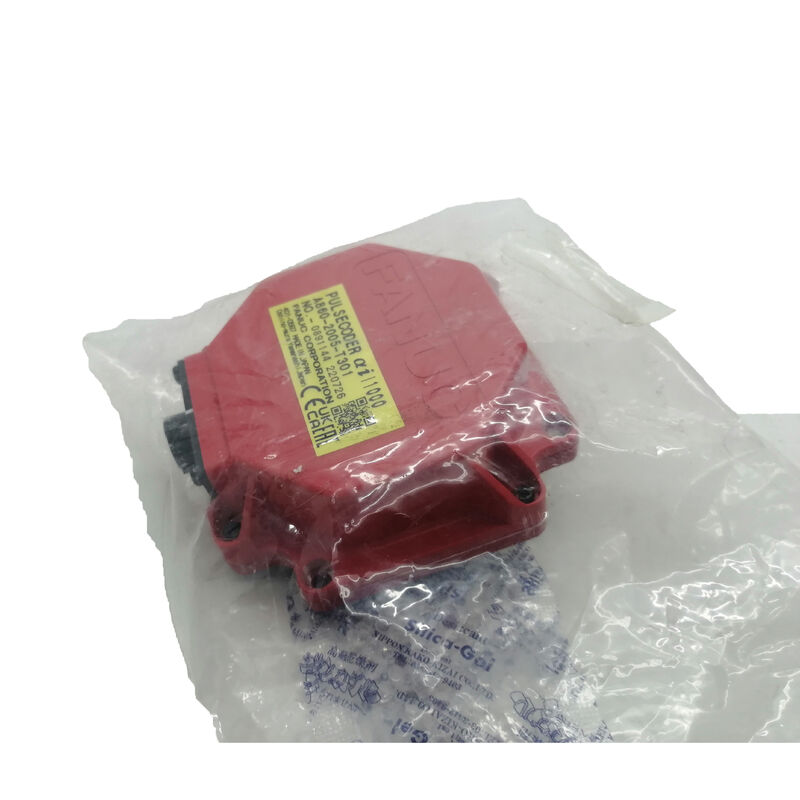

FANUC A860-2005-T301 Pulscodeerder aiI1000 Incremental Encoder voor Alfa i-servomotoren van de serie AC

Er is een korte lijst van componenten die, wanneer ze falen, een CNC-machine tot stilstand brengen.FANUC A860-2005-T301is the aiI1000 incremental encoder fitted across the wide-ranging Alpha i series AC servo motor family — one of the most broadly deployed feedback devices in FANUC's industrial motion control ecosystem, met betrekking tot motoren van compacte aandrijvingen tot grootformaat-eenheden met hoog koppel.

Wat betekent de aIL1000-benaming

De "I" in aiI1000 is het kritische karakter: dit is eeninkrementeelWanneer een absolute encoder een unieke positiecode geeft bij elke ashoek, ongeacht de vermogenshistorie,de aiI1000 genereert een continue pulsstroom terwijl de as draait high-resolution quadrature feedback die de FANUC servoversterker verwerkt om snelheid te bepalen, richting en positieverandering.

Inkrementele feedback werkt in combinatie met het referentiestandsysteem van de CNC-besturing. Bij het opstarten van de machine voert elke as een referentieretocht uit, waardoor een bekend datum wordt vastgesteld.De aiI1000-encoder volgt alle bewegingen met zijn1,000,000-puls per omwentelingResolutie: voldoende granulariteit om nauwe plaatsingstoleranties en een soepele snelheidsregeling te ondersteunen in het volledige werkingssnelheidsbereik van de Alfa i-motorfamilie.

Technische specificaties

Een motorrijbaan die zich uitstrekt over de industrie

Wat de A860-2005-T301 onderscheidt van de encoders met een kleiner toepassingsgebied, is de breedte van de Alpha i-motoren die hij bedient.αi2/4000✓ een compacte, snelle motor die geschikt is voor kleinere aandrijvingenαi50De aiI1000 pulsecoder is het standaard terugkoppelingsapparaat voor de middelgrote en grotere frames van het gehele Alfa i AC-servo-assortiment van FANUC.

Dit geldt voor beide200 V AC en 400 V ACmotorvarianten, dat wil zeggen dat hetzelfde deelnummer van de codeerder betrekking heeft op machines die zijn gebouwd voor verschillende regionale vermogensnormen zonder wijzigingen in het motorfeedbacksysteem.Dit betekent ook dat onderhoudsteams die gemengde machineparken beheren, één enkel codeeronderdeelnummer kunnen hebben en weten dat dit geldt voor een aanzienlijk deel van hun Alpha i servomotoren..

Installatie: Oldham's koppelingsmethode

De A860-2005-T301 wordt via eenOldham's koppeling- een mechanische koppeling van drie delen die de encoder-as met de motoras verbindt, waarbij een lichte hoek- en parallelle misalignment tussen de twee plaatsvindt.Dit is de standaard montage aanpak van FANUC voor de Alpha i pulsecoder familie, en de installatieprocedure is gedocumenteerd in de technische handleidingen van FANUC.

De praktische stappen: vier M4 hexagonale stopcontact hoofdbouten bevestigen de pulsecoder aan de motor eindbel.het voorkomen van het binnendringen van verontreiniging op de interfaceDe koppeling vereist een correcte oriëntatie tijdens de hermontage. De tanden moeten zich goed aansluiten en de O-ring moet schoon zitten zonder geknepen te worden.

Een waarschuwing: de eigen documentatie van FANUC benadrukt dat de pulsecoder en de motorkap tijdens de installatie geen fysieke schokken mogen ondergaan, aangezien het om precisie-optische apparaten gaat.Het is even belangrijk om de encoder te beschermen tegen stof en zwerven tijdens de vervangingsprocedure.

Waar deze codeerder werkt

De Alfa i-motorserie werd vanaf het begin van de jaren 2000 het dominante FANUC-servo-platform en bleef ruim een decennium lang in de wijdverspreide productie van nieuwe machines.Deze geïnstalleerde basis betekent dat de A860-2005-T301 een echt gemeenschappelijk onderhoudsproduct is in alle:

CNC-bewerkingscentra- primaire aandrijvingen (X, Y, Z, B, C) op 3-assige, 4-assige en 5-assige bewerkingscentra van bouwbedrijven zoals Mazak, Makino, Okuma, DMG Mori, Doosan en vele andere met FANUC 16i, 18i, 30i,en 31i controles

CNC-draaicentra en draaibank- Servo-aandrijvingen op twee-assige, meerassige en molen-draai-configuraties waarbij Alpha i-motoren de werktuigdrager en de as van het werkstuk aandrijven

FANUC Industriële robots- armgewrichtstoestellen op robots van de M-, R- en LR-reeksen waarbij de αi-motorfamilie de hoogwaardige aandrijving levert

Speciale productieapparatuur- gepersonaliseerde automatiseringscellen, overdrachtslijnen en machines voor speciale doeleinden die zijn gebouwd rond Alpha i-servo-aandrijvingen in de automobiel-, luchtvaart- en algemene productieomgevingen

Een opmerking over de foutdiagnose vóór vervanging

Een van de meest voorkomende fouten bij het vervangen van encoders is het vervangen van de encoder zonder eerst te bevestigen dat het eigenlijk het kapotte onderdeel is.FANUC-servo-alarmen die verband houden met coderfouten (typisch SV-alarmen in het bereik van 300 ∼ 499 op FANUC-CNC-systemen) kunnen ook worden geactiveerd door kabelbeschadiging., corrosie van de connector, versterkerfouten of interferentie op de encodersignaallijn.

Voordat u zich ertoe verbindt de encoder te vervangen, is het de moeite waard de continuïteit van de encoderkabel te controleren, de connector aan zowel de motor- als de versterkerkant te controleren en over te stappen op een bekende goede kabel. A confirmed encoder failure — verified either by static testing equipment or by mounting the suspect encoder on a test motor with a FANUC amplifier — gives the highest confidence that replacement will resolve the fault.

Veelgestelde vragen

V1: Is de FANUC A860-2005-T301 een absolute of een incrementele encoder?

Dat is het.inkrementeelDe "I" in AI1000 staat voor incremental.het bewaart geen positiegegevens door uitschakeling .

V2: Welke FANUC-servomotoren gebruiken de A860-2005-T301?

Deze encoder dekt deFANUC Alfa i-serieAC servomotoren van αi2/4000 tot αi4, αi8, αi12, αi22, αi30, αi40 en αi50, voor alle snelheidsvarianten.Bevestig altijd door het etiket van de codeerder op de motor te controleren het onderdeelnummer op het etiket is de definitieve referentie voor compatibiliteit.

V3: Welke CNC-besturing en servoversterkers werken met de A860-2005-T301?

Deze pulscodeerder communiceert via de seriële highspeedverbinding van FANUC metServoversterkers van de serie αi en βi, in combinatie met CNC-besturing in de0i, 16i/18i/21i en 30i/31i/32iDeze zijn de dominante FANUC-platforms in gereedschapsmachines en robots gebouwd vanaf het begin van de jaren 2000 tot heden.

V4: Welke FANUC-alarmen geven meestal aan dat een A860-2005-T301 niet werkt?

Een codeerder-gerelateerde storing veroorzaakt doorgaansSV-alarm(servo-alarmen) op het FANUC CNC-scherm ¢ gemeenschappelijke codes omvatten SV0364 (CSAL-alarm), SV0368 (zachtfasealarm) en bijbehorende codercommunicatie- of tellingsfouten.Voordat de encoder is mislukt, controleer de encoderkabel en de aansluiting, aangezien bij kabelfouten identieke alarmcodes ontstaan.

V5: Kan de A860-2005-T301 gerepareerd worden als deze kapot gaat?

FANUC produceert de aiI1000 als een verzegelde precisieassemblage en de interne optische schijf en koppelcomponenten zijn niet ontworpen voor velddemontage.Specialistische FANUC-motorreparatiefaciliteiten met speciale testplatforms kunnen foutdiagnose uitvoeren om het falen van de encoder te bevestigen voordat deze wordt vervangen, maar de realistische serviceopties zijn de vervanging door een geverifieerde functionele eenheid of uitwisselingsprogramma's aangeboden door gespecialiseerde FANUC-codeerleveranciers.
