Originele Fanuc Absolute Pulse Servo Motor Encoder A860-0347-T001

Fanuc A860-0347-T001 ∙ Serie A Absolute Puls Coder ∙ D-Sub Connector, Fanuc Model 3-0S / 4-0S S-Serie AC Servomotoren

Overzicht

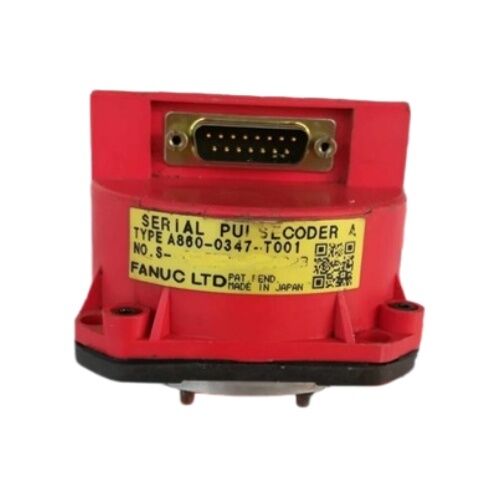

DeFanuc A860-0347-T001is een serie A absolute pulscodeerder die is gemonteerd op specifieke modellen in het AC-servomotorassortiment van Fanuc van de S-serie

Het Serial A-protocol was Fanuc's eerste generatie seriële encoderformaat voor de S-serie, die absolute positiefeedback leverde via een seriële link van de motor naar de servoversterker,het elimineren van de noodzaak van een referentieretoegang bij het opstarten van de machine en het leveren van positiegegevens met een resolutie die geschikt is voor de bedrijfskenmerken van de motoren van de S-serie.

De D-Sub-aansluiting aan de encoder is de fysieke identificatie van deze variant binnen de A860-0347-familie.

D-Sub connectoren de trapeziumvormige industriële multi-pin standaard waren een veel voorkomende keuze voor servo feedback verbindingen in de tijd dat de S-serie motoren werden geproduceerd,en de D-Sub mates van de T001 met de bijbehorende stopcontact op de terugkoppelingskabel van de motorDeze aansluiting maakt het mogelijk de encoder te vervangen zonder de kabelleiding te verstoren. De vervangende T001 wordt rechtstreeks in het motor-end stopcontact van de bestaande kabel aangesloten.

De S-serie motoren waarmee de A860-0347-T001 is verbonden, vertegenwoordigen een eerdere generatie Fanuc servomotoren dan de daaropvolgende alfa-serie.

De aanduidingen 3-0S en 4-0S geven motoren van de middenkaderreeks van de S-reeks aan in specifieke koppel- en snelheidsclassificaties.De productie van elektrische apparatuur van de grote bouwbedrijven van de jaren '90 , waardoor geteste vervangende pulscodeurs een actieve onderhoudsbehoefte zijn in plaats van een historische curiositeit.

Zoals alle absolute seriële pulscodeurs in het Fanuc S-serie ecosysteem,De absolute positie van de A860-0347-T001 is afhankelijk van een back-up van de batterij in de servoversterker om het aantal beurten te handhaven tijdens de krachtcycli van de machine..

Een gezonde versterkerbatterij is de operationele voorwaarde voor het voordeel "geen referentieretocht bij opstarten" dat deze encoder onderscheidt van de incrementele typen die op eerdere S-seriemotoren worden gebruikt.

Belangrijkste specificaties

Serial A Protocol S-Series Context

Het Serial A-protocol plaatst de A860-0347-T001 in de eerste generatie Fanuc-serie-encoders voor de S-serie.A860-0316 families) die A/B/Z vierkantsignalen produceerdenDe serie A verving deze analoge quadrature-uitgangen met een compacte seriële data-link.vermindering van het aantal geleiders dat nodig is tussen de encoder en de versterker en tegelijkertijd absolute positiefeedback die de incrementele typen niet konden bieden.

De overstap naar seriële absolute feedback was een belangrijke operationele verbetering voor machinebeheerders:machines met serie A-encoders kunnen onmiddellijk na een geplande of niet geplande stopzetting de productie hervatten, mits de versterkerbatterij geschikt is. Machines met incrementele encoders vereisen na elke stroomcyclus een gestructureerde referentieretoervolgorde,het verlengen van de starttijd en het beperken van de flexibiliteit tijdens het onderhoud.

Het Serial A-protocol dat op de S-serie wordt gebruikt, is verschillend van de seriële protocollen die worden gebruikt op latere alpha- en alpha-i-encodergeneraties.A860-0347-T001 is niet elektrisch of protocol-compatibel met alpha-serie-encoders (A860-0346, A860-0356-families) of alfa i-encoders (A860-2001-serie) ­ zij bedienen verschillende motorgeneraties en communiceren met verschillende versterkerinterfacecircuits.

D-Subconnector Field Identification and Replacement Notes (Veldidentificatie- en vervangingsnotities)

Het D-Sub-verbindingsformaat op de A860-0347-T001 maakt gebruik van de standaard trapeziumvormige behuizing met vergrendelingsschroeven. the D-Sub socket at the cable's motor end — rather than an Amphenol or flat-pin connector — is the physical indicator that this T001 D-Sub variant is the correct encoder rather than a different A860-0347 series variant.

Voordat u een vervanging bestelt, moet u bevestigen dat de terugkoppelingskabel van de motor een D-Sub-aansluiting aan het einde van de encoder heeft; de T001 past niet in een kabel die is afgesloten met een ander connectorformaat.

Veelgestelde vragen

V1: Welk CNC-alarm verschijnt wanneer de A860-0347-T001 de communicatie verliest, en wat is de eerste diagnostische stap?

Serial A encoder communication faults typically appear as SV-3xx series alarms on compatible CNC generations — commonly SV360 (serial data error) or an axis alarm indicating the servo cannot be energised.

Voordat u de encoder afsluit, moet u de D-Sub-connector aan de encoder lichaam loskoppelen en opnieuw plaatsen, alle pinnen onderzoeken op besmetting of fysieke schade.of scheuren aan de randen van de leidingen.

Als het alarm na de inspectie van de aansluiting en de kabel aanhoudt, moet een bekende goede terugkoppelingskabel van een andere as worden vervangen (indien deze aansluiting compatibel is).Een fout die met de vervangende kabel verwijderd wordt, wijst op kabelbeschadiging; een die blijft wijst naar de encoder of zijn versterker interface circuit.

V2: Is de A860-0347-T001 verkrijgbaar als nieuw onderdeel of alleen als overschot en ruil?

De S-serie motoren zijn ouder dan de huidige Fanuc productie.en de A860-0347-T001 is uitsluitend afkomstig van de aftermarket overschot van het ontmantelen van werkmachines en beheerde uitwisselingspools van motorreparatiespecialisten.

Beproefde en gegarandeerde vervangingsunits van gerenommeerde leveranciers zijn de meest praktische weg naar een vervanging met vertrouwen in de functionele toestand ervan.

Een statische benchtest alleen valideert de seriële communicatieprestaties van de encoder niet; het testen onder rotatie op een compatibele versterker en CNC is de zinvolle kwalificatie.

Vraag 3: Kan de A860-0347-T001 worden vervangen door een later absolute codertype als een directe vervanging niet beschikbaar is?

Geen

Een vervanging met een andere Fanuc-encoderfamilie vereist een versterker die het protocol van die encoder kan accepteren, wat op zijn beurt een servosysteemverandering vereist.

In de praktijk is het de juiste aanpak om een compatibele A860-0347-T001 te verkrijgen van de aftermarket.

A reputable Fanuc S-series motor specialist can advise on whether the exact T001 D-Sub variant is available or whether a compatible alternative within the A860-0347 family with cable adaptation is an option.

V4: Na het monteren van een vervangende A860-0347-T001 welke opstartprocedure is vereist?

Na elke vervanging van de encoder is een referentierapport vereist. The new encoder has no stored multi-turn count relationship with the machine's mechanical position — the amplifier's SRAM has been reset or contains a count tied to the previous encoder's angular orientation.

De machine wordt ingeschakeld, bevestigd dat het encodercommunicatie-alarm is uitgeschakeld (wat aangeeft dat de seriële verbinding is tot stand gekomen), en vervolgens de as door een volledige referentieretoercyclus stuurt.Controleer of de as positie weergave toont de verwachte machine nul coördinaten na de referentie terug voordat het uitvoeren van productieprogramma's.

V5: Wat zijn de meest voorkomende storingspatronen voor de A860-0347-T001 in machines van de S-serie die lang werken?

De leeftijdsgerelateerde slijtage van het lagersysteem is de primaire mechanische storing.die signaalgeluid introduceert en uiteindelijk seriecommunicatie-alarmen activeert.

Verontreiniging van de optische schijf door koelmiddelnevel of olieerosol die door de motorasdichting komt, is het tweede belangrijke foutpad; het schijfoppervlak wordt verduisterd,vermindering van de signaalamplitude onder de detectiedrempel.

De corrosie van de D-Sub-aansluitingspin door vochtigheid, koelmiddeldamp of smeermist die de aansluiting binnendringt, veroorzaakt intermitterende communicatiefouten die na verloop van tijd verergeren.de encoder kan niet in het veld worden gerepareerdDe uitwisseling is de dienstoplossing.
