TR Electronic CEV65M-01460 Absolute Rotary Encoder — PROFIBUS-DP, 4096 PPR, 11–27V DC

Onderdeelnummer: CEV65M-01460

Fabrikant: TR-Electronic GmbH

Type: Absolute Multiturn Encoder

Interface: PROFIBUS-DP

Resolutie: 4.096 Stappen/Omw. × 4.096 Omw.

Voeding: 11–27 V DC

Herkomst: Duitsland

Sommige encoders tellen alleen pulsen. De TR Electronic CEV65M-01460 doet iets nuttigers: hij onthoudt waar hij is. Als een absolute multiturn roterende encoder, behoudt hij zijn exacte positiegegevens, zelfs wanneer de stroom wordt uitgeschakeld — wat betekent dat er geen homingcyclus, geen verlies van referentie en geen verrassingen zijn wanneer de machine na een uitschakeling weer opstart.

Gebouwd in Duitsland door TR-Electronic GmbH, maakt de CEV65M-01460 deel uit van de goed aangeschreven CE-65 serie — een lijn van industriële absolute encoders ontworpen voor de omgevingen waar een sensor moet blijven werken, ongeacht wat er om hem heen gebeurt.

Absoluut versus Incrementeel — Waarom het hier belangrijk is

Een incrementele encoder vertelt u hoe ver een as is verplaatst vanaf een startpunt. Verlies stroom, en die referentie is weg. Een absolute encoder kent daarentegen een unieke digitale code toe aan elke aspositie over zijn volledige bewegingsbereik — dus zodra de stroom terugkeert, weet de controller al precies waar de as zich bevindt.

Voor de CEV65M-01460 strekt die dekking zich uit tot 4.096 omwentelingen × 4.096 stappen per omwenteling, volledig programmeerbaar. Dat is een totale resolutie van meer dan 16 miljoen unieke posities — meer dan voldoende voor de veeleisende positioneringstaken in zware industriële machines.

Technische Specificaties

Het PROFIBUS-DP Voordeel

Veel industriële encoders maken nog steeds gebruik van analoge uitgangen of eenvoudige digitale signalen die extra converterhardware vereisen. De CEV65M-01460 communiceert native via PROFIBUS-DP — de veldbusstandaard die de ruggengraat vormt van talloze PLC- en DCS-architecturen in staalfabrieken, kraansystemen en zware procesinstallaties wereldwijd.

Wat dat praktisch betekent: de encoder wordt rechtstreeks aangesloten op het PROFIBUS-netwerk. Geen signaalconditioneringsmodules, geen tussenliggende hardware. Positie- en diagnostische gegevens komen in schone, gestructureerde pakketten aan bij de controller. En met ondersteuning voor baudrates tot 12 Mbaud en naleving van PNO Profiel Klasse 2, integreert het naadloos met elke PROFIBUS-DP master zonder speciale configuratie-gymnastiek.

Industrieën en Toepassingen

De CEV65M-01460 is geen algemeen onderdeel — hij is gebouwd voor omgevingen die veel van een sensor vragen. Volgens de eigen toepassingsrichtlijnen van TR-Electronic voor de CE-65 serie zijn typische inzetgebieden:

Staalproductie — volgen van rolposities, coilerhoeken en ladelbewegingen waarbij absolute positiebehoud cruciaal is voor de veiligheid.

Windenergie — monitoring van pitch- en yaw-positie op turbinesystemen die mogelijk vaak van stroom wisselen.

Kraan- en hijssystemen — volgen van haakhoogte en meten van zwenkhoek in havenkranen en bovenloopkranen.

Scheepsbouw en maritieme uitrusting — positionering van hellingbanen, luiken en dekapparatuur in zoutomgevingen waar IP65-afdichting zijn waarde bewijst.

Verpakking en logistiek — posities van transportbandafleiders en monitoring van accumulatiesystemen.

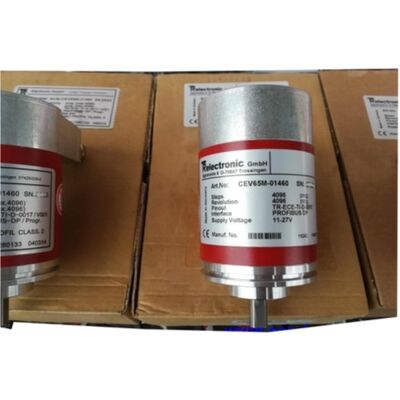

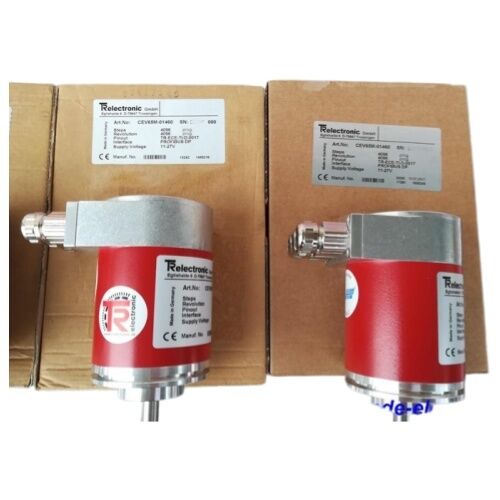

Staat: Nieuw in Doos

Dit apparaat wordt aangeboden nieuw in originele fabrieksverpakking — ongebruikt, fabrieksmatig verzegeld, met volledige originele etikettering intact. Voor onderhoudsteams die een identieke vervanging zoeken voor een bestaande PROFIBUS-DP installatie, vermijdt het kopen van nieuw-in-doos de onzekerheid van onbekende draaiuren en slijtagegeschiedenis die gepaard gaat met gereviseerde eenheden.

De CEV65M-01460 is een volwassen onderdeel met brede beschikbaarheid op de secundaire markt, hoewel nieuwe voorraad de voorkeursoptie is voor elke toepassing waarbij onverwachte encoderuitval aanzienlijke downtime zou veroorzaken.

Een opmerking over programmeerbaarheid

Een functie die vaak over het hoofd wordt gezien: zowel de stappen per omwenteling als het aantal actieve omwentelingen zijn volledig programmeerbaar op deze encoder via de PROFIBUS master. Dit betekent dat één hardware SKU kan worden geconfigureerd om te voldoen aan specifieke overbrengingsverhoudingen, meetbereiken of vereisten van bestaande systemen, zonder dat een speciaal gewikkeld onderdeel nodig is. Voor een onderhoudsmonteur die de voorraad reserveonderdelen standaardiseert, heeft die flexibiliteit reële waarde.

Veelgestelde Vragen

V1: Is de CEV65M-01460 een incrementele of absolute encoder?

Het is een absolute multiturn encoder. Hij behoudt zijn exacte positie over maximaal 4.096 omwentelingen, zelfs wanneer de stroom is uitgeschakeld — dus er is geen noodzaak om een as opnieuw te homing na een stroomcyclus of noodstop.

V2: Welk veldbusprotocol gebruikt deze encoder?

De CEV65M-01460 communiceert via PROFIBUS-DP, met behulp van een RS485 output driver. Hij ondersteunt baudrates tot 12 Mbaud en voldoet aan PNO Profiel Klasse 2, waardoor hij compatibel is met standaard PROFIBUS-DP masters zonder speciale configuratie.

V3: Kan de resolutie na installatie worden gewijzigd?

Ja. Zowel de stappen per omwenteling (tot 4.096) als het actieve omwentelingaantal (tot 4.096) zijn programmeerbaar via de PROFIBUS master. Dit maakt het mogelijk om de encoder opnieuw te configureren om te voldoen aan verschillende mechanische opstellingen of besturingssysteemvereisten in het veld.

V4: Wat is de IP-classificatie en is deze geschikt voor buiten- of afspoelomgevingen?

De CEV65M-01460 heeft een IP65 beschermingsgraad — afgedicht tegen stofindringing en beschermd tegen waterstralen vanuit elke richting. Hij is geschikt voor industrieel buitengebruik en gematigde afspoelomgevingen, hoewel hij niet ontworpen is voor volledige onderdompeling.

V5: Wat is het alternatieve onderdeelnummer voor deze encoder?

Het fabrieksmatige alternatieve onderdeelnummer is 110-01460, dat op sommige TR-Electronic documentatie en oudere inkoopgegevens voorkomt. Beide nummers verwijzen naar hetzelfde product: de CEV65M-serie absolute multiturn PROFIBUS-DP encoder met 4.096×4.096 programmeerbare resolutie.
