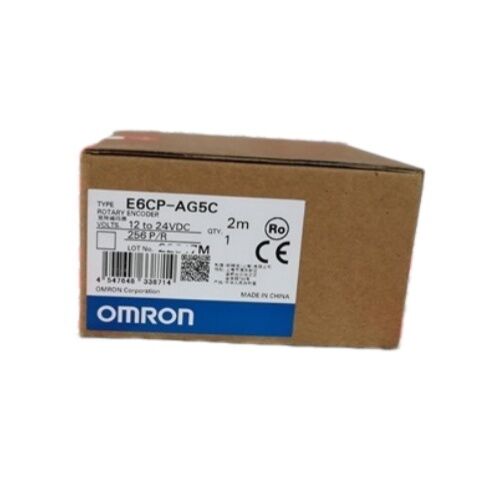

OMRON E6CP-AG5C Roterende Encoder

Absoluut | 8-bits Gray Code | 256 PPR | 50 mm Behuizing | 12–24 VDC | H8PS Nokkenpositiehouder Compatibel

Hoekregeling Die Begint Waar U Bent

Incrementele encoders tellen pulsen vanaf een referentiepunt. Absolute encoders vertellen u simpelweg waar u bent. Dat onderscheid is belangrijk elke keer dat een machine opstart, herstelt van een noodstop, of hervat na een geplande uitschakeling — de E6CP-AG5C geeft een unieke hoekpositiecode vanaf het allereerste moment dat hij stroom ontvangt, zonder homingcyclus, zonder referentierun, zonder wachten.

Onderdeel van OMRON's E6CP-A-serie, levert deze compacte absolute roterende encoder 8-bits Gray code output over 256 posities per omwenteling — voldoende resolutie voor nokkentijdbesturing, indexeervolgordes en hoekpositiebewaking voor het volledige bereik van algemene industriële automatiserings taken. De lichtgewicht ABS-behuizing, de voetafdruk van 50 mm diameter en de directe compatibiliteit met OMRON's H8PS Nokkenpositiehouder hebben het jarenlang tot een standaardreferentie gemaakt in automatiseringsregelpanelen en machinetijdssystemen.

Technische Specificaties

Gray Code Output: Precisie Zonder Fouten

Standaard binaire output verandert meerdere bits tegelijkertijd bij bepaalde telovergangen, waardoor korte vensters ontstaan waarin de output verkeerd kan worden gelezen. Gray code elimineert dit door ervoor te zorgen dat slechts één bit verandert bij elke stap — ongeacht welke positie de encoder passeert.

Voor op hoek gebaseerde machinetijd- en nokkenbesturingsapplicaties vermindert die eigenschap van één bitverandering direct het risico op valse positielezingen die onjuiste machineoperaties kunnen veroorzaken. De 8-bits Gray output van de E6CP-AG5C geeft 256 ondubbelzinnige, sequentiële hoekposities over één volledige omwenteling, elk met een unieke code die tijdens normale werking niet verward kan worden met zijn buren.

Optisch Systeem: Geen Borstels, Minder Fouten

Oudere hoekpositie sensoren gebruikten borstelcontacten — mechanische elementen die slijten, elektrische ruis genereren en outputvariaties produceren naarmate hun contactweerstand met de temperatuur afwijkt. De E6CP-AG5C gebruikt een optisch detectiesysteem dat borstelruis volledig elimineert en de outputnauwkeurigheid stabiel houdt over het volledige bedrijfstemperatuurbereik van –10°C tot +55°C zonder temperatuurcompensatie te vereisen.

Dit is belangrijk in omgevingen waar de sensor zich in de buurt van warmtebronnen bevindt, grote dagelijkse temperatuurschommelingen ervaart, of continu werkt. Een borstelloos optisch systeem heeft ook geen slijtende contactonderdelen in het signaalpad, wat direct bijdraagt aan de levensduur in toepassingen met hoge cycli.

H8PS Nokkenpositiehouder: De Ontworpen-Voor-Dit Verbinding

OMRON's H8PS is een speciale nokkenpositiehouder controller — een apparaat dat de hoekpositie output van een encoder bewaakt en outputs activeert op precies gedefinieerde hoekposities, wat de functie van een mechanische nokken trommel repliceert in een volledig programmeerbare, gemakkelijk opnieuw configureerbare vorm.

De E6CP-AG5C is specifiek door OMRON vermeld als de encoder voor gebruik met de H8PS, en de -C suffix variant van deze encoder bevat een connector die speciaal is ontworpen voor directe H8PS-interfacing. De combinatie detecteert de bedrijfstijd van diverse automatische machines met hoge precisie, volgens OMRON's officiële productdocumentatie — van verpakkingsmachinecyclusbesturing tot pers- en stempel timing tot elk proces waarbij meerdere outputgebeurtenissen moeten plaatsvinden op gedefinieerde hoekposities binnen een rotatiecyclus.

Voor systemen die de H8PS niet gebruiken, wordt de standaard E6CP-AG5C (voorbedrade kabel, geen connector) aangesloten op elke controller die 8-bits parallelle Gray code op open collector outputs kan lezen.

Draadkleur en Output Toewijzing

De E6CP-AG5C gebruikt een kleurgecodeerde voorbedrade kabel met de volgende outputtoewijzing volgens OMRON's officiële datasheet:

Belangrijk: Wacht minimaal 1 seconde na het inschakelen voordat u de encoder output leest. OMRON's documentatie specificeert dat de encoder de eerste seconde na het aanleggen van de stroom onjuiste pulsen kan uitvoeren.

Waar Deze Encoder Wordt Gebruikt

De combinatie van absolute output, compacte 50 mm behuizing en eenvoudige parallelle Gray code interface van de E6CP-AG5C is geschikt voor een breed scala aan hoekpositie detectietaken:

• Nokkenpositiehouder systemen — direct gekoppeld aan de OMRON H8PS voor programmeerbare machinetijd besturing
• Verpakkingsmachines — folie registratie, label positionering, vul timing ten opzichte van de hoek van de container
• Indexeer- en draaitafels — absolute positie bevestiging bij elk index station
• Pers- en stempelapparatuur — ram positie bewaking en output triggering op gedefinieerde hoeken
• Transportband timing systemen — hoekpositie van aandrijfassen voor cyclus synchronisatie
• Universele hoekregeling — waar een absolute positie referentie van 256 stappen voldoende is voor de toepassing

Veelgestelde Vragen

V1: Wat is het verschil tussen E6CP-AG5C en E6CP-AG5C-C?

De kern encoder is identiek — dezelfde 8-bits Gray code output, dezelfde elektrische specificaties, dezelfde 50 mm behuizing. De -C suffix duidt op een connector-afgewerkte versie die speciaal is ontworpen voor directe aansluiting op de OMRON H8PS Nokkenpositiehouder. De standaard E6CP-AG5C heeft losse draden (kale draadeinden) geschikt voor algemene bedrading naar elke compatibele controller. Kies op basis van of u aansluit op een H8PS of bedraadt naar een aangepaste interface.

V2: Kan deze encoder zijn positielezing behouden na stroomverlies?

Ja — omdat het een absolute encoder is, geeft de E6CP-AG5C een unieke code voor elke ashoek op basis van zijn interne optische schijfpatroon. Er is geen batterij, geen condensator en geen opgeslagen gegevens om te verliezen. Verwijder de stroom, draai de as naar een willekeurige positie, herstel de stroom: de encoder geeft onmiddellijk de juiste Gray code voor waar de as zich nu bevindt, zonder enige initialisatiesequentie vereist.

V3: Waarom is de maximale rotatiesnelheid slechts 1.000 RPM?

De limiet van 1.000 RPM weerspiegelt de combinatie van de 8-bits parallelle output en de maximale schakelfrequentie van 5 kHz van de open collector outputs. Bij 1.000 RPM met 256 posities per omwenteling, treden de outputovergangen op bij ongeveer 4,27 kHz — dicht bij de schakellimiet. Voor toepassingen met hogere snelheden biedt OMRON andere encoderfamilies met incrementele high-speed output. Voor de nokkenpositie- en machinetijd toepassingen waarvoor de E6CP-AG5C is ontworpen, naderen rotatiesnelheden zelden 1.000 RPM.

V4: Is de E6CP-AG5C geschikt voor gebruik in omgevingen met snijvloeistof of spoelen?

De IP50-classificatie biedt alleen bescherming tegen stofindringing — het biedt geen waterbescherming. De E6CP-AG5C is niet geschikt voor directe blootstelling aan koelmiddel, spoelgebieden of buiteninstallatie zonder extra mechanische afscherming. Voor toepassingen die waterbestendigheid vereisen, is OMRON's E6C3-A-serie (IP65-geclassificeerd) het geschikte alternatief. De E6CP-AG5C is ontworpen voor installatie in regelpanelen of beschermde machineposities waar spatten en vocht geen factoren zijn.

V5: Hoeveel outputdraden moeten worden aangesloten op de ontvangende controller?

De E6CP-AG5C heeft 8 signaal outputdraden (één per bit, voor 8-bits parallelle output) plus twee voedingsdraden (voeding en gemeenschappelijk), wat in totaal 10 draden oplevert. De ontvangende controller of PLC heeft 8 digitale ingangskanalen nodig die open collector (NPN, sinkende) signalen kunnen lezen om het volledige 8-bits positiewoord vast te leggen. Als minder bits nodig zijn — bijvoorbeeld, slechts 4 bits voor 16-positie resolutie — kunnen de lagere outputs eenvoudig onverbonden blijven, en de aangesloten bits zullen nog steeds een geldige Gray code output leveren voor de aangesloten kanalen.
