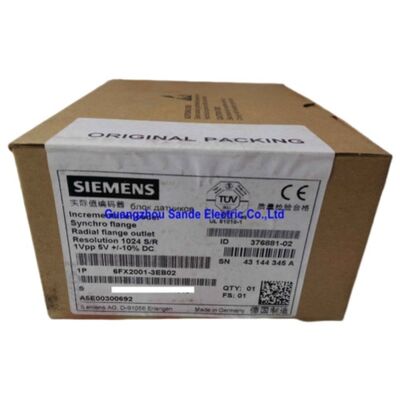

Siemens 6FX2001-3EB02 Incremental Encoder ️ Precision Sin/Cos Feedback voor industriële bewegingsbesturing

Wanneer uw CNC-machine of servo aandrijving vraagt om feedback die u echt kunt vertrouwen, levert de Siemens 6FX2001-3EB02.1,024 pulsen per omwenteling, waardoor het een goede keuze is voor ingenieurs die SINUMERIK, SINAMICS, SIMOTION of SIMATIC-platformen gebruiken.

Wat maakt deze encoder opmerkelijk

De 6FX2001-3EB02 maakt gebruik van opto-elektronisch scannen van een indexplaat. Een LED verlicht het lijnpatroon van de schijf en foto-elektronische elementen pikken de resulterende licht-donkere overgangen op..Het resultaat: twee sinusvormige spoorsignalen (A en B) met een verplaatsing van 90°, plus een referentiepuls (R) die wordt geleverd op een signaalniveau van1 Vpp sin/cosnaar stroomafwaartse elektronica.

In tegenstelling tot standaard TTL-encoders die digitale vierkante golven uitvoeren,het 1 Vpp signaal draagt interpoleerbare golfvormgegevens, wat betekent dat het besturingssysteem elke periode wiskundig kan verdelen in honderden deelgetallen, waardoor de effectieve resolutie veel verder gaat dan de basis 1,024 regels.

Technische specificaties in een oogopslag

Gebouwd voor Siemens Motion Control Ecosystems

Deze encoder is niet zomaar een generieke sensor, het is eensysteemgetest, gecertificeerd onderdeelgeoptimaliseerd voor de volledige automatiseringsfamilie van Siemens:

• SINUMERIKCNC-systemen (frezen, draaien, slijpen)
• SINAMICSServo- en vector aandrijvingen
• Simulatiebewegingscontrollers
• SIMATICprogrammeerbare logische systemen

Het koppelen met Siemens SIMODRIVE of SINAMICS-aandrijvingen die het 1 Vpp-differentiële signaal natief verwerken, betekent dat er geen extra conditioneringshardware is.gevalideerd signaalpad van de as naar de regelaar.

Waar deze codeerder wordt gebruikt

Wanneer nauwkeurige hoekpositie of snelheidsfeedback niet onderhandelbaar is, past de 6FX2001-3EB02 perfect in:

• Machines voor het bewerken van machines met een vermogen van meer dan 50 kW✓ realtime spindel- en lineaireas-tracking
• Automatische assemblagelijnen- het synchroniseren van transportbanden en robotbewegingen
• Machines voor het drukken en verpakken✓ nauwkeurige registratie in de hogesnelheidswebverwerking
• met een vermogen van niet meer dan 50 kW- betrouwbare feedback van de slagpositie onder continue trillingen

Het ontwerp van de synchroflens maakt de asmontage schoon en herhaalbaar, terwijl de radiale aansluitingsoriëntatie flexibiliteit biedt bij het routeren van kabels in strakke behuizingen.

Ordering en nota inzake verenigbaarheid

De 6FX2001-3EB02 behoort tot Siemens' bredere 6FX2001 inkrementele encoder familie, die meerdere uitgangsinterfaces 1 Vpp sin/cos, RS 422/TTL, en HTL over verschillende resoluties.Als uw aandrijflijn een TTL/RS 422 digitale uitgang vereist in plaats van het analoge sin/cos formaat, de6FX2001-2EB02Deze variant biedt dezelfde mechanische vormfactor met een andere elektrische interface.

Veelgestelde vragen

V1: Wat onderscheidt de 1 Vpp sin/cos-uitgang van een standaard TTL-encoder?

Het sinusvormige signaal stelt de aandrijflijnregelaar in staat om binnen elke pulscyclus te interpoleren, wat een veel fijnere effectieve resolutie levert dan de ruwe 1.024 lijnen.TTL-coders leveren discrete pulsen zonder subperiode-gegevens , maar zonder interpolatie.

V2: Voor welke Siemens-platforms is deze encoder gecertificeerd?

Het draagt systeemcertificering voor SINUMERIK CNC-besturing, SINAMICS-aandrijvingen, SIMOTION-bewegingscontrollers en SIMATIC-systemen.Controleer altijd of de feedbackpoort van uw schijf een 1 Vpp analoge sin/cos-invoer accepteert voor installatie.

Q3: Werkt deze encoder met servo-aandrijvingen van derden?

Ja Deze interface wordt op grote schaal toegepast op Europese en Aziatische industriële servo-platformsControleer de specificaties van de encoder-invoer van uw specifieke controller om de compatibiliteit te bevestigen.

V4: Hoe ver kan de encoderkabel lopen van de encoder naar de schijf?

In de technische documentatie van Siemens is een maximale kabellengte van150 meter.Voor een optimale signaalintegriteit op langere looptijden, gebruik een afgeschermde encoderkabel met een gedraaide koppel met een goede aarding aan beide uiteinden.

V5: Wat zijn de mechanische montagevereisten?

De 6FX2001-3EB02 gebruikt eensynchrone (synchro) flensvoor rechtstreekse montage van een as of motorstomp, met een6 mm in diameterDe radiële flensaansluiting zorgt ervoor dat de uitgang van de kabel compact blijft ­ nuttig wanneer de plaats voor de installatie beperkt is.

Deelnummer:6FX2001-3EB02Vervaardiger:Siemens AG.Serie:SIMODRIVE / Beweging Control EncodersInterface:Sin/Cos 1 Vpp.Resolutie:1,024 P/R
