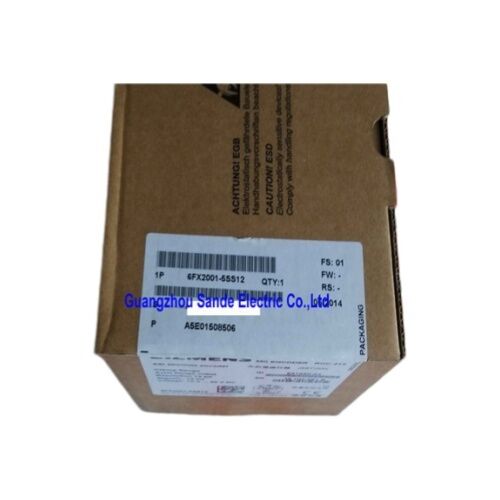

Siemens 6FX2001-5SS12 Absolute Value Encoder

Single-Turn. 13-Bit SSI. Strip Flange. IP67. Gebouwd voor Siemens Motion Control Ecosystems.

Nauwkeurigheid die geen voorsprong nodig heeft

Elke keer als een machine aanzet, start een incrementele encoder van nul en loopt terug naar een bekend referentiepunt.en introduceert de af en toe homing fout wanneer dingen mis gaan midden in de cyclus.

De Siemens 6FX2001-5SS12 heeft een andere aanpak.het geeft een unieke positiecode uit voor elke hoekpositie in het volledige 360°-bereik vanaf het moment dat het vermogen wordt aangebrachtGeen referentie, geen verloren positiegegevens, het besturingssysteem weet direct waar de as is.

Technische specificaties

13-bits resolutie Wat het eigenlijk betekent op de werkvloer

Dertien bits vertaalt zich in 8.192 discrete posities per omwenteling.Gecombineerd met een mechanische nauwkeurigheid van ±27 boogsecondenDeze precisie is zeer geschikt voor veeleisende bewegingscontrolewerkzaamheden waarbij de herhaalbaarheid van de positie de kwaliteit van het onderdeel rechtstreeks beïnvloedt.

Voor de context: bij een straal van 100 mm komt ±27 boogseconden overeen met een lineaire positieonzekerheid van ongeveer ±0,013 mm.robot-gewrichtsbesturing, en precisie assemblage apparatuur.

SSI-interface: betrouwbaar, deterministisch en geluidsbestendig

De synchrone seriële interface (SSI) is al decennia lang een werkpaard in de industriële positiesensing, en met goede reden.die het een sterke immuniteit geeft tegen elektrisch lawaai in omgevingen met variabele frequentiedrivers, grote motoren of andere EMI-bronnen die in de buurt lopen.

SSI is ook deterministisch: de controller start de gegevensoverdracht met een klokpuls, en de encoder reageert met zijn positiewoord in een vast, voorspelbaar tijdsbestek.Er zijn geen bus arbitrage vertragingenVoor tijdkritische bewegingsbeheerslussen is die voorspelbaarheid net zo waardevol als de nauwkeurigheid zelf.

Ontworpen om in Siemens-automatisering te leven

De 6FX2001-5SS12 is niet alleen een generieke SSI-encoder, het is een Siemens-bewegingsbesturingscomponent die door het systeem is getest en gecertificeerd voor directe integratie met:

• SINUMERIKCNC-systemen (inclusief 840D sl en aanverwante platforms)
• SINAMICSaandrijfsystemen (verbonden via sensormodules SMC of SME)
• Simulatiebewegingscontrolesystemen
• SIMATICprogrammabele logica-controllers met technologie-modules

Dit is van belang in de praktijk. systeem geteste componenten elimineren gissingen rond parameter configuratie, connector pinouts, en signaal timing.de Siemens-documentatie keten omvat deze encoder als onderdeel van het ecosysteem niet als een extern apparaat van derden.

IP67 en -40°C: ernstig milieugevoel

De IP67-classificatie bevestigt de bescherming tegen volledige tijdelijke onderdompeling in water, die veel verder gaat dan wat de meeste werktuigmachines of assemblageomgevingen ooit zullen vereisen.Voor toepassingen in de buurt van koelmiddelen- of wasstationsDeze rating biedt een reële marge, niet alleen een checkbox voor naleving.

De meeste industriële encoders komen uit op -10°C of -20°C. De 6FX2001-5SS12 verwerkt diep koude opslagomgevingen,buiteninstallaties in koude klimaten, of toepassingen waarbij de machine een nacht in een niet-verwarmde ruimte blijft zitten voordat de ochtenddienst wordt gestart.

Stripflens, Axial M23 ️ Installatiespecificaties

Het ontwerp van de bandflens (klemflens) maakt een veilige axiale bevestiging op een as mogelijk zonder dat een precisie-boorverbinding nodig is. De flenskraag grijpt de as mechanisch wanneer deze eenmaal is gespannen.Gecombineerd met de 10 mm vaste as en de axiale aansluitingsoriëntatie M23, de installatie is compact en de kabelroute loopt schoon langs de as, waardoor het risico op kabelvervuiling in krappe ruimtes wordt verminderd.

De M23-connector is een standaard industrieel cirkelvormig connectorformaat dat op grote schaal wordt gebruikt in Siemens-encoderproducten, zodat bestaande kabelassemblages van compatibele systemen vaak herbruikbaar zijn.

Vaak gestelde vragen

Vraag 1: Is er voor de 6FX2001-5SS12 een referentiepunt nodig na het inschakelen?

Nee, als absolute encoder geeft het een unieke positie voor elke ashoek vanaf het moment dat de stroom wordt aangebracht.Het besturingssysteem ontvangt de huidige positie onmiddellijk .

V2: Hoe is deze encoder verbonden met een SINAMICS aandrijfsysteem?

De 6FX2001-5SS12 wordt via een SINAMICS Sensor Module De sensor module verwerkt het SSI-protocol en presenteert de positiegegevens aan de interne positie controller van de aandrijving.

V3: Wat is het verschil tussen de 6FX2001-5SS12 en de 6FX2001-5QS12?

Beide zijn 13-bits SSI single-turn absolute encoders met dezelfde elektrische specificaties.de 6FX2001-5SS12 heeft een axiale flensaansluiting (kabeluitgangen langs de as), terwijl de 6FX2001-5QS12 een radiale flensaansluiting heeft (kabeluitgangen loodrecht op de as).

V4: Is deze encoder compatibel met SSI-controllers van derden of alleen met Siemens-systemen?

Het SSI-protocol zelf is een open industriële standaard, dus de 6FX2001-5SS12 kan interface met elke SSI-compatibele controller op voorwaarde dat de klokfrequentie, gegevenswoordlengte,en de voedingsspanningsvereisten zijn vervuldDat gezegd hebbende, is het specifiek ontworpen, getest en gedocumenteerd als onderdeel van het Siemens automatiserings-ecosysteem, dus native integratie met SINUMERIK, SINAMICS,en SIMOTION-platformen zullen altijd het meest eenvoudige pad zijn.

V5: Wat is de maximale kabellengte die met SSI bij deze resolutie wordt ondersteund?

De lengte van de SSI-kabel is afhankelijk van de klokfrequentie.kabellengtes tot 100 meter zijn over het algemeen haalbaar met behulp van geschikte afgeschermde kabelsVoor exacte aanbevelingen raadpleegt u de voor uw installatie relevante SINAMICS Sensor Module documentatie.
