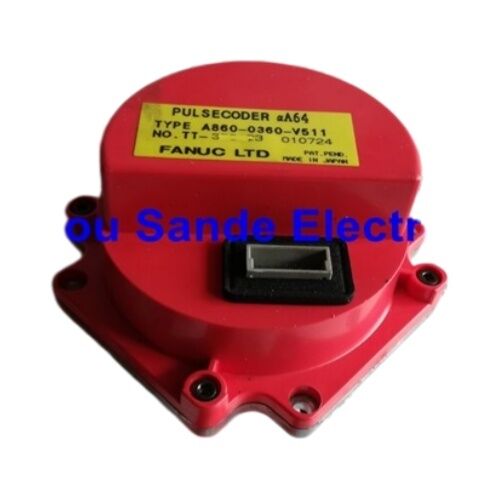

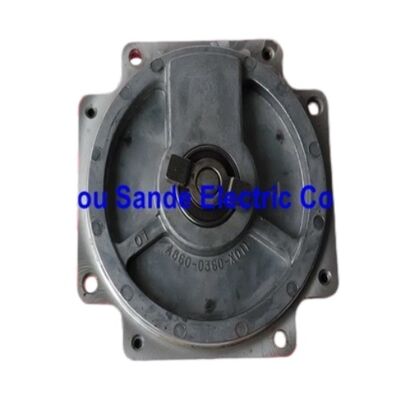

FANUC A860-0360-V511 Pulsecoder — αA64 Absolute Encoder met Supercondensator voor FANUC Alpha Serie Servomotoren

Merk: FANUC

Aanduiding: αA64 (Alpha Absolute 64K)

Onderdeelnummers: A860-0360-V511 / A8600360V511 14-pins connector

Absoluut Type | Supercondensator | Op voorraad

Het Rode Kap Tijdperk — Nog steeds Miljoenen Machines in Bedrijf

Voordat de αi-serie van FANUC het dominante platform werd op moderne werktuigmachines, draaiden eerdere generaties FANUC Alpha-serie AC-servomotoren — en draaien nog steeds — in productiefaciliteiten wereldwijd. Herkenbaar aan de kenmerkende rode plastic achterkap die de encoder-assemblage bedekt, werden deze motoren in enorme aantallen geïnstalleerd op bewerkingscentra, draaicentra en meerassige apparatuur van eind jaren '80 tot de jaren 2000. Een groot deel van die machines is nog steeds dagelijks in productie.

De FANUC A860-0360-V511 is de αA64-type pulsecoder voor de grotere varianten van deze Alpha-serie. Het is een absolute encoder — 64.000 pulsen per omwenteling, multi-turn positiebehoud, geen externe batterij nodig — die aan de achterkant van de servomotor wordt gemonteerd, binnen de bekende rode kapbehuizing. Wanneer deze encoder defect raakt, verliest de machine zijn positieverwijzing en stopt de as. Het vervangingsproces is eenvoudig: de juiste A860-0360-V511 geïnstalleerd in de motor die deze oorspronkelijk droeg.

Wat Maakt de V511 Onderscheidend Binnen de A860-0360 Familie

De A860-0360-serie omvat verschillende pulsecoder-varianten die dezelfde αA64 absolute encoder-aanduiding delen, maar verschillen in fysieke configuratie en positiebehoudtechnologie. Begrijpen waar de V511 zich bevindt, voorkomt een kostbare bestelfout.

Het cruciale onderscheidende kenmerk van de V511 is de ingebouwde supercondensator voor absoluut positiebehoud. Waar andere varianten in deze serie afhankelijk zijn van een externe batterij op de servo-versterker om absolute multi-turn positiegegevens te bewaren tijdens stroomonderbrekingen, heeft de V511 zijn eigen interne capacitieve energieopslag. Wanneer de machinevoeding wordt verwijderd, levert de supercondensator de energie die nodig is om de interne positietelling van de encoder te behouden tijdens de stroomonderbreking, waardoor de afhankelijkheid van de externe batterij voor deze functie aan de encoderzijde wordt geëlimineerd.

Het praktische gevolg op machineniveau hangt af van hoe het systeem oorspronkelijk was geconfigureerd — maar voor motoren die met de V511 werden geleverd, maakt de positiebehoudarchitectuur deel uit van het systeemontwerp. Zoals bij alle pulsecodervervangingen, is het matchen van het exacte onderdeelnummer op het encoderlabel van de motor de juiste verificatieprocedure vóór het bestellen.

Technische Referentie

Gegevens gekruist van FANUC Alpha serie servomotor documentatie en geverifieerde technische gegevens van gespecialiseerde leveranciers.

64K Absolute — Wat de Resolutie en het Type in de Praktijk Betekenen

Twee eigenschappen bepalen hoe een pulsecoder zich gedraagt als feedbackapparaat: de resolutie en of het absoluut of incrementeel is. Beide zijn belangrijk voor de dagelijkse machinebediening.

Resolutie: 64.000 ppr. Elke volledige motorasomwenteling is verdeeld in 64.000 discrete meetintervallen. Op een servo-as die een kogelomloopspindel aandrijft met een spoed van 10 mm, geeft 64.000 tellingen per omwenteling de feedbacklus een positie-granulariteit van ongeveer 0,16 micrometer per telling aan de spindeluitgang — ver voorbij de nauwkeurigheid van de mechanische componenten in de typische werktuigmachine die deze encoder bedient. De encoderresolutie is niet de beperkende factor in de positioneringsprestaties van deze systemen. Wat de 64K-resolutie wel zinvol beïnvloedt, is de kwaliteit van de snelheidsfeedback bij lage voedingssnelheden, waarbij de telldichtheid de snelheidsregelkring voorziet van fijne, regelmatige feedbackgegevens in plaats van grove pulsbursts.

Absoluut type. Een absolute encoder behoudt een volledig positieadres over stroomonderbrekingen heen. Wanneer de machine na een uitschakeling — gepland of ongepland — wordt ingeschakeld, leest het servosysteem de opgeslagen positie van de encoder en weet onmiddellijk waar de as zich bevindt. Geen referentie-teruggave, geen homing-beweging, geen operatorinterventie. De machine is klaar om te draaien vanaf waar hij is gestopt. Dit is een zinvol operationeel voordeel op apparatuur die onverwacht kan stoppen als gevolg van stroomonderbreking, noodstop of een storing, en waarbij het opnieuw homing van alle assen vóór het hervatten van de productie tijd en procedurele complexiteit toevoegt aan het herstel.

De supercondensator in de V511 is het mechanisme dat de absolute eigenschap mogelijk maakt tijdens stroomonderbrekingen — het slaat voldoende energie op om de interne positietrackingelektronica van de encoder te onderhouden terwijl de externe stroom afwezig is.

De Alpha Serie Rode Kap Motor Familie

De A860-0360-V511 behoort tot de grotere framegroep binnen het FANUC Alpha encoderbereik. FANUC produceerde twee verschillende fysieke maten αA64 pulsecoders:

De kleinere variant — gevonden in zeer compacte Alpha-motoren, waaronder de α1, α2 en αM2.5 framegroottes — gebruikt het onderdeelnummer A860-0360-T001 en een andere fysieke behuizing. Het is niet uitwisselbaar met de V511.

De grotere variant — gebruikt in het bredere Alpha motorbereik vanaf α3 frame en hoger — is de A860-0360-serie in zijn T201, V501 en V511 vormen. Deze delen dezelfde fysieke behuizing en koppelingsgeometrie. De suffixverschillen binnen deze groep weerspiegelen generatie, connectorconfiguratie en methode voor positiebehoud. Motoren uitgerust met A64 encoders in het FANUC onderdeelnummeringssysteem worden geïdentificeerd door de cijfers "75" aan het einde van het 12-karakter modelnummer van de motor (bijvoorbeeld A06B-0xxx-Bx75), wat een betrouwbare kruisverwijzingsmethode is wanneer het encoderlabel zelf onduidelijk of beschadigd is.

A860-0360 Varianten — Navigeren door de Familie

Verschillende onderdeelnummers delen de αA64-aanduiding en dezelfde compatibiliteit met Alpha-serie motoren. De verschillen ertussen zijn belangrijk voor de inkoop:

De kruisverwijzing tussen A860-0360-V511 en A860-0356-X011 komt ook voor in leveranciersdocumentatie — beide identificaties zijn gebruikt in combinatie met deze encoderconfiguratie. Zoals altijd is het encoderlabel op de te onderhouden motor de definitieve referentie.

Waarom Deze Encoders Falen — en Wat te Verwachten

FANUC Alpha serie rode kap encoders zijn al tientallen jaren continu in productie en de faalmodi zijn goed begrepen binnen de FANUC servicegemeenschap.

Optische schijfcontaminatie of degradatie. De encoder werkt door licht door een precisie-geëtste optische schijf te laten gaan. Contaminatie door koelmiddeldamp, olienevel of metaalstof dat in de eindkap komt — hetzij door slijtage van de afdichting, kabelingangen of herhaalde thermische cycli — kan de signaalkwaliteit na verloop van tijd aantasten. Vroege tekenen zijn marginale alarmcondities die intermitterend verschijnen en na herstart verdwijnen; uiteindelijk daalt het signaal onder de acceptatiedrempel van de versterker en resulteert dit in een harde encoderalarm.

Degradatie van de supercondensator. In de V511 heeft de condensator die de absolute positie tijdens stroomonderbrekingen behoudt een beperkte levensduur. Een voldoende gedegradeerde condensator kan zelfs korte stroomonderbrekingen niet meer behouden. Het symptoom is dat de machine zijn absolute positieverwijzing verliest na het cyclisch in- en uitschakelen van de stroom — een referentie-teruggave is vereist die niet nodig zou moeten zijn met een functionele absolute encoder. De condensator is intern aan de encoder-assemblage en is geen afzonderlijk vervangbaar onderdeel in het veld.

Slijtage van de mechanische koppeling. De koppeling tussen de motoras en de ingang van de encoder brengt rotatie over zonder dat asloop de interne lager van de encoder belast. Slijtage van de koppeling na verloop van tijd laat verkeerde uitlijning toe tot de encoderlager, wat geluid, verhoogde lagerweerstand en uiteindelijk encoder signaalfouten veroorzaakt.

Wanneer een encodergerelateerd alarm verschijnt, moet de diagnostische sequentie nog steeds beginnen met de encoderkabel — controleer de integriteit van de verbinding en de staat van de kabel voordat u concludeert dat de encoder zelf de fout is. Als de kabelinspectie duidelijk is en het alarm aanhoudt, is de encoder de volgende kandidaat voor vervanging.

Handelings- en Installatie-instructies

De A860-0360-V511, net als alle FANUC optische pulscoders, vereist behandeling die geschikt is voor een precisie optisch instrument. De interne schijf-assemblage en lager zijn de componenten die de prestaties van de encoder bepalen, en beide zijn gevoelig voor mechanische schokken en contaminatie.

Houd de encoder in zijn verpakking tot het moment van installatie. Sla niet op de behuizing en oefen geen axiale kracht uit op de encoderas. Bij het verwijderen van de oude encoder van de motor, let op de oriëntatie van de koppeling — de vervangende koppeling (aanbevolen om nieuw te installeren bij elke encoderwissel) moet correct worden geplaatst om de aandrijfelementen van de motoras te grijpen voordat de encoder wordt geplaatst.

De rode plastic kapbehuizing moet worden gehanteerd zonder het optische venster of de koppelingsinterfaceoppervlakken aan te raken. Eenmaal geïnstalleerd, controleer de afdichtingsstaat van de kap voordat de motor weer in gebruik wordt genomen — de bescherming van de eindkap is afhankelijk van de correct geplaatste en afgedichte kap.

Veelgestelde Vragen

V1: De A860-0360-V511 heeft een supercondensator in plaats van te vertrouwen op een externe batterij. Betekent dit dat de versterkerbatterij helemaal niet meer nodig is?

De supercondensator in de V511 regelt het positiebehoud binnen de encoder zelf, maar de batterijconfiguratie van het algehele servosysteem hangt af van hoe de FANUC versterker en CNC-controller absolute positiegegevens op systeemniveau beheren. FANUC servo-versterkers uit dit tijdperk behouden doorgaans hun eigen batterij voor back-upfuncties die verder gaan dan alleen de encoder — inclusief parameteropslag en, in sommige configuraties, multi-turn absolute tellingstracking op versterkerniveau. Of de versterker zijn batterij nog nodig heeft wanneer de V511 is geïnstalleerd, hangt af van het specifieke versterkermodel en de systeemconfiguratie. De zelfstandige condensator van de encoder elimineert de batterijafhankelijkheid voor positiebehoud op encoerniveau, maar voordat u de versterkerbatterij verwijdert op basis van deze aanname, verifieer de batterijfunctieverplichtingen van de versterker in zijn eigen instructiehandleiding. Het verwijderen van een batterij waarvan de versterker afhankelijk is voor parameter- of tellingbehoud, kan extra gegevensverlies veroorzaken.

V2: Kan de A860-0360-V511 worden vervangen door de A860-0360-V501 of A860-0360-T201 als de V511 niet beschikbaar is?

Fysieke montage is compatibel tussen de grotere A860-0360 varianten — de behuizingsafmetingen en de koppelingsinterface zijn hetzelfde voor T201, V501 en V511. Het functionele verschil is de methode voor positiebehoud: de V511 gebruikt een ingebouwde supercondensator, terwijl de T201 en V501 afhankelijk zijn van de externe versterkerbatterij voor absoluut positiebehoud. Het substitueren van een T201 of V501 in een systeem dat is ontworpen rond de V511 betekent dat het absolute positiebehoud tijdens stroomonderbrekingen nu afhankelijk is van de versterkerbatterij in plaats van de eigen condensator van de encoder. Als de versterkerbatterij aanwezig en functioneel is, moet de absolute positie nog steeds correct worden gehandhaafd. Echter, voor installaties waar de V511 om een reden is gespecificeerd — zoals toepassingen waar de versterkerbatterij opzettelijk uit het systeemontwerp is weggelaten — verandert deze substitutie de batterijafhankelijkheid van het systeem op een manier die moet worden overwogen voordat u verder gaat. Verifieer altijd de geïnstalleerde configuratie van de specifieke machine voordat u directe vervangbaarheid aanneemt.

V3: Mijn machine vertoont een encoderalarm bij het opstarten na een stroomuitval. De absolute positie is verloren gegaan. Bevestigt dit dat de V511 supercondensator defect is?

Positieverlies na een stroomuitval is een sterke indicator dat de supercondensator de lading niet meer vasthoudt tijdens de stroomonderbreking, maar het is niet de enige mogelijke oorzaak. Voordat u concludeert dat de condensator defect is, moet u rekening houden met de duur van de stroomuitval — een supercondensator slaat een beperkte hoeveelheid energie op, en een zeer lange onderbreking (enkele uren of meer, afhankelijk van de staat van de condensator en het interne stroomverbruik van de encoder) kan zelfs een gezonde condensator uitputten. Als positieverlies alleen optreedt na lange stroomonderbrekingen, maar niet na korte onderbrekingen, kan de condensator nog steeds gedeeltelijk capaciteit hebben. Als de positie zelfs na zeer korte stroomcycli — enkele seconden of minder — verloren gaat, is de condensator defect. In beide gevallen moet de encoder-assemblage worden vervangen omdat de condensator geïntegreerd is in de unit en niet afzonderlijk in het veld kan worden vervangen.

V4: Hoe kan ik bevestigen welke A860-0360 variant momenteel in mijn motor is geïnstalleerd zonder het encoderlabel te lezen?

Het motormodelaantal biedt een kruisverwijzing: FANUC Alpha serie motoren uitgerust met A64 encoders hebben "75" als de laatste twee cijfers van hun 12-karakter modelaanduiding — bijvoorbeeld, een motor met het label A06B-0xxx-Bx75 heeft een A64 encoder. Dit bevestigt het encoder type, maar identificeert niet de specifieke variant suffix (T201 vs V501 vs V511). Voor variantidentificatie is het encoderlabel op de achterste eindkap de enige betrouwbare bron — het toont het volledige A860-0360-VXXX of A860-0360-TXXX onderdeelnummer. Als het label onleesbaar is door slijtage, oliecontaminatie of fysieke schade, kan een FANUC servicevertegenwoordiger of gespecialiseerde reparatiefaciliteit met testapparatuur de encoder variant identificeren door functionele tests. Ga niet uit van de variant alleen op basis van het motormodelaantal, en substitueer niet tussen varianten zonder de implicaties voor positiebehoud te begrijpen zoals beschreven in de vorige FAQ.

V5: Is de A860-0360-V511 repareerbaar als de supercondensator defect raakt, of moet de hele encoder worden vervangen?

FANUC Alpha serie pulscoders zijn over het algemeen niet repareerbaar tot een standaard die de oorspronkelijke prestatiebetrouwbaarheid herstelt. De geïntegreerde optische assemblage, de precisie geslepen koppeling, het interne lager en de supercondensator worden vervaardigd als een bijpassende eenheid onder gecontroleerde omstandigheden. Veldreparatie van alleen de condensator — solderen van een vervangende condensator op de encoder PCB — is technisch mogelijk, maar brengt aanzienlijke risico's met zich mee: de optische schijf en het lager worden blootgesteld tijdens demontage, contaminatie of mechanische verstoring tijdens de reparatie kan de signaalkwaliteit aantasten, zelfs als de condensatorvervanging zelf succesvol is, en de gerepareerde unit heeft geen geverifieerde prestatiebasislijn na hermontage. Gespecialiseerde servo reparatiefaciliteiten met geschikte testapparatuur en cleanroomomstandigheden bieden wel encoder revisiediensten aan met wisselende garantievoorwaarden. Voor de meeste industriële onderhoudswerkzaamheden is directe vervanging met een bekende goede unit en het retourneren van de defecte unit voor omruilcredit de snellere en risicovollere weg om de machinebeschikbaarheid te herstellen.
