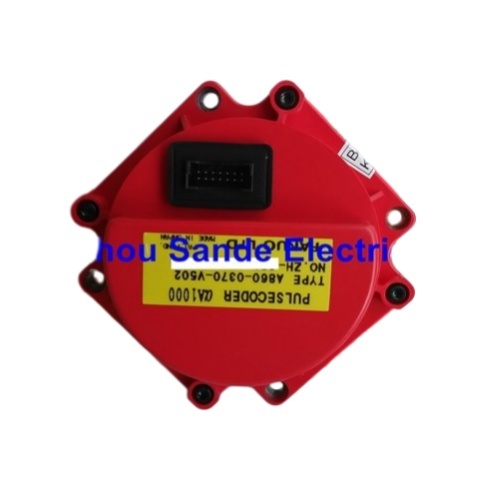

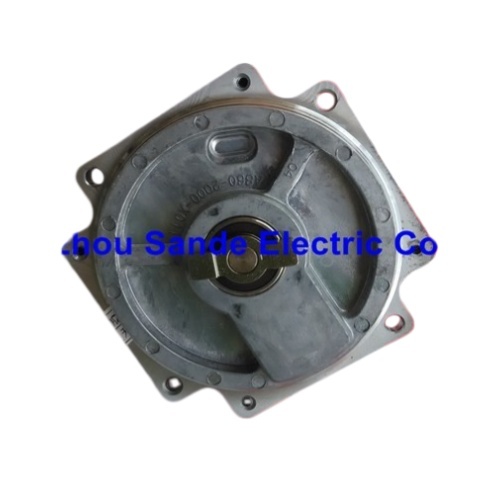

FANUC A860-0370-V502 Alpha Pulsecoder (aA1000)

Absoluut Type | 1.000.000 Pulsen/Omwenteling | Seriële Uitvoer | FANUC Alpha AC Servomotoren a3 / a6 / a12 / a22 / a30 / a40 / aM Serie | Geen Ingebouwde Kabel | Gemaakt in Japan

De Encoder Die Onthoudt Waar Hij Is

Loop naar een machinegereedschap uitgerust met een FANUC Alpha servosysteem en schakel het in. Binnen enkele seconden weet elke as precies waar hij is — geen homingcyclus, geen langzame referentie-terugkeer, geen wachten tot elke as terugkruipt naar een referentiepunt voordat de machine een programma kan accepteren. Die onmiddellijke, absolute positiekennis bij het inschakelen wordt niet geleverd door de servo-versterker of de CNC-besturing. Het komt van de pulsecoder aan de achterkant van elke servomotor.

De FANUC A860-0370-V502 is de aA1000 absolute pulsecoder — het ingebouwde optische feedbackapparaat voor de FANUC Alpha serie AC servomotorfamilie. Met een resolutie van 1.000.000 pulsen per omwenteling via een seriële interface, is het de component die de servoloop sluit, absolute positiebehoud over stroomcycli biedt, en de verfijnde positioneringsnauwkeurigheid mogelijk maakt die de FANUC Alpha motorprestaties definieert in bewerkingscentra, draaicentra en precisie-automatiseringstoepassingen.

Technische Specificaties

Wat aA1000 Betekent in de FANUC Encoder Hiërarchie

De naamgeving van FANUC's Alpha serie pulsecoders volgt een duidelijk systeem: de "A" prefix identificeert het absolute type, en "1000" verwijst naar de duizend-duizend — één miljoen — pulsen per omwenteling resolutieklasse. Dit plaatst de aA1000 in de high-resolution tier van de originele Alpha pulsecoderfamilie, ver boven de eerdere 2000P, 3000P en incrementele varianten die de S-serie en vroege rode dop AC motoren uitrustten.

De sprong van 3.000 pulsen per omwenteling (de standaard op eerdere FANUC AC servo encoders) naar 1.000.000 vertegenwoordigt een 333x toename in native resolutie. Voor de positie- en snelheidslusberekeningen van de servo-versterker is deze verandering fundamenteel. Bij 3.000 ppr komt de positielusfeedback bij 3.000 RPM aan op ongeveer 150.000 tellingen per seconde — een cijfer dat werkt voor algemene positionering, maar de vloeiendheid van de snelheid overlaat aan het lot van kwantisatie-ruis bij lagere snelheden. Bij 1.000.000 ppr die dezelfde 3.000 RPM motor aandrijft, stijgt de feedbackfrequentie tot 50.000.000 tellingen per seconde, waardoor een vloeiende snelheidsregeling bij zowel lage als hoge snelheden dramatisch haalbaarder wordt.

Die resolutie is de reden waarom FANUC documentatie voor de Alpha serie specifiek vermeldt dat de 1.000.000 ppr pulsecoder toepassingen mogelijk maakt, variërend van eenvoudige positionering tot die welke hoge precisie vereisen — dezelfde hardware bedient alles, van grove snelle verplaatsing tot fijne contouring zonder degradatie van de positiekwaliteit.

Absolute Positie: De Functie Die Machinebediening Verandert

De "absolute" classificatie van de A860-0370-V502 is geen kleine technische voetnoot. Het definieert een fundamenteel ander machinegedrag vanaf het begin van elke shift.

Een incrementele encoder verliest zijn positie referentie op het moment dat de stroom wordt uitgeschakeld. De CNC-besturing heeft geen geheugen van waar de as stopte — de positietelling die in de servo-versterker bestond toen de machine werd uitgeschakeld, is weg. Bij het inschakelen heeft die as geen geldige positie. Voordat een programma kan worden uitgevoerd, moet elke incrementele as homing uitvoeren — terugkeren naar een vast referentiepunt met gecontroleerde snelheid, zodat de besturing de positie opnieuw kan vaststellen. Op een groot bewerkingscentrum met zes of meer assen kan een volledige referentie-terugkeer enkele minuten duren.

De A860-0370-V502 werkt anders. Een interne batterij (apart geleverd, gemonteerd in de servo-versterker of CNC-kast) voedt continu de absolute positieteller tijdens stroomonderbrekingen, machine-uitschakelingen en zelfs batterijwisselprocedures. Wanneer de hoofdvoeding terugkeert, zendt de seriële encoderinterface onmiddellijk de opgeslagen positie uit — de CNC kent elke aspositie met hetzelfde vertrouwen als tijdens bedrijf. Inschakelen, verifiëren en draaien.

Dit is bijzonder betekenisvol in omgevingen waar de productiedruk constant is. Een machine die elke ochtend twee minuten homing uitvoert, na elke E-stop en na elke stroomonderbreking, accumuleert aanzienlijke dode tijd. Het absolute pulsecoder systeem elimineert dit soort downtime volledig.

Seriële Interface: Eén Kabel, Volledige Informatie

Eerdere FANUC pulscoders gebruikten parallelle elektrische uitvoer — aparte draden voor A-fase, B-fase, Z-fase en commutatiesignalen, met de resolutie beperkt door de elektrische kenmerken van die parallelle lijnen. De Alpha A1000 pulsecoder veranderde de interface-architectuur volledig.

De aA1000 gebruikt een serieel communicatieprotocol tussen de encoder en de servo-versterker. Positiegegevens, absolute meeromwentelingstelling (indien van toepassing), alarmstatus, encoder temperatuurgegevens en de interne identificatie van de encoder — alles reist over een enkele differentiële seriële lijnpaar in plaats van een bundel parallelle signalen. De servo-versterker decodeert de seriële datastroom om de positiewaarde te extraheren die hij nodig heeft voor de besturingslus, waarbij deze uitwisseling met een snelheid plaatsvindt die snel genoeg is om de positielus bij de interne besturingsfrequentie van de versterker bij te werken.

Een praktisch gevolg van deze architectuur: er is geen incrementele quadrature output van de seriële pulsecoder die een externe teller of bewegingscontroller eenvoudig kan uitlezen. De positiegegevens bestaan uitsluitend in het seriële protocol. Daarom vereist het aansluiten van de A860-0370-V502 voor retrofits en externe aandrijfapplicaties ofwel FANUC's eigen versterkerhardware of een speciaal gebouwde seriële pulsecoder interface adapter.

Motor Compatibiliteit: De Alpha Familie Die Deze Encoder Dient

De A860-0370-V502 past bij de FANUC Alpha servomotorfamilie — de generatie AC servomotoren die de S-serie rode dop motoren opvolgde en de huidige Alpha i serie voorafging. Binnen die generatie werd deze encoder gemonteerd op een breed scala aan motorgroottes: de kleine a3 en a6 frame motoren gebruikt op lichte assen, via de middenklasse a12 en a22 modellen die de meerderheid van de bewerkingscentrum voedingsassen aandreven, tot de grotere a30 en a40 motoren op zware as- en portaapapplicaties.

Variaties binnen de Alpha familie — de standaard Alpha (α) serie, de Alpha M (αM) serie voor snelle toepassingen, de Alpha L (αL) voor grote frame hoge koppelbehoeften — gebruikten ook deze encoderfamilie over hun motorgroottes. Het ontwerp van de encoder body en de montage-opstelling zijn consistent over het compatibele motorbereik, en de afwezigheid van een ingebouwde kabel is een opzettelijk ontwerpkenmerk: het maakt het mogelijk om de encoderassemblage te vervangen zonder de kabelroutering van de motor te verstoren, wat aanzienlijk belangrijk is tijdens motorreparatie en revisie.

De A860-0370-V502 is specifiek geïdentificeerd voor motoren, waaronder de a12, a22, a30 en a40 framegroottes, samen met aM varianten, hoewel het volledige toepassingsbereik zich uitstrekt over de Alpha serie. Het bevestigen van de juiste encoder tegen het onderdeelnummer van een specifieke motor is altijd de aanbevolen stap vóór vervanging.

Geen Ingebouwde Kabel: Een Onderhoudsvoordeel

In tegenstelling tot oudere FANUC pulscoders die de signaalkabel direct in de encoder body integreerden, gebruikt de A860-0370-V502 een aparte connectorinterface — de encoder body wordt op de motor aangesloten en eindigt bij een connector die de signaalkabel van de encoder als een aparte assemblage accepteert. Dit ontwerp scheidt twee afzonderlijke faalmodi die vaak verward worden in het veld.

Encoderkabels op servomotoren falen vaker dan de encoders zelf, vooral op assen met uitgebreide beweging. Kabelverslijting, connectorcorrosie en mechanische schade op buigpunten zijn veelvoorkomende oorzaken van wat encoder-alarmen lijken te zijn. Met de kabel gescheiden van de encoder body, is kabelvervanging of inspectie eenvoudig: de encoder blijft op de motor gemonteerd, de kabel wordt losgekoppeld en vervangen, en het systeem wordt opnieuw getest. Als het alarm verdwijnt, was de encoder nooit het probleem. Als het aanhoudt, kan de encoder zelf worden uitgewisseld zonder dat de kabel de diagnose heeft gecompliceerd.

Deze architectuur vereenvoudigt ook de voorraad voor reparatiewerkplaatsen en onderhoudsafdelingen — encoder bodies en kabels zijn aparte artikelen die in onafhankelijke voorraad kunnen worden gehouden in plaats van één SKU die beide componenten samen vertegenwoordigt.

De A860-0370-V502 vs. V501: Versie Opmerkingen

De A860-0370 familie bestaat in twee primaire varianten: V501 en V502. Dit zijn opeenvolgende productie- of softwareversies van dezelfde aA1000 encoderhardware. Beide zijn absoluut, beide voeren 1.000.000 ppr uit via de FANUC seriële interface, en beide zijn fysiek compatibel met dezelfde Alpha motor montage-opstelling. In de meeste onderhoudssituaties kan de ene de andere functioneel vervangen.

Echter, FANUC CNC specialisten adviseren om de compatibiliteit met de specifieke gebruikte servo-versterker softwareversie te bevestigen voordat V501 en V502 eenheden worden uitgewisseld in systemen waar software-interactie tussen de encoderversie en de versterker firmware relevant kan zijn. Voor algemene onderhoudsvervanging op standaard Alpha serie systemen — de overgrote meerderheid van de geïnstalleerde basis — is dit geen praktische zorg.

Veelgestelde Vragen

V1: Hoe bevestig ik dat de A860-0370-V502 de juiste pulsecoder is voor mijn specifieke FANUC Alpha motor?

De meest betrouwbare verificatie is het onderdeelnummer op het typeplaatje van de motor. FANUC Alpha servomotor onderdeelnummers volgen een gestructureerd formaat; de aanduiding voor het feedbacktype van de motor is ingebed in het "B" suffix segment. Voor motoren uitgerust met de aA1000 absolute seriële pulsecoder, zal het onderdeelnummer van de motor deze specificatie weerspiegelen in een suffix dat eindigt met de juiste absolute pulsecoder aanduiding. Als het typeplaatje onleesbaar is, draagt de fysieke encoder zelf — als de defecte unit nog is bevestigd — meestal het onderdeelnummer A860-0370-V502 (of V501) op zijn label. Het vergelijken daarvan met de vervanging bevestigt de correctheid. FANUC Alpha specialisten kunnen ook vanuit het volledige onderdeelnummer van de motor de juiste encoder cross-referencen als de motor documentatie beschikbaar is.

V2: Vereist de A860-0370-V502 een back-up batterij, en wat gebeurt er als de batterij faalt?

Ja. Absoluut positiebehoud vereist een batterij om de interne positieteller van de encoder te behouden tijdens stroomonderbrekingen. De batterij is meestal een 3V lithium type gemonteerd in de servo-versterker of, in sommige systeemconfiguraties, in de CNC-kast in plaats van in de encoder body zelf — het batterijcircuit levert stroom aan de encoder via de signaalkabel. Wanneer de batterijspanning onder de drempel daalt, zal de CNC een batterij-laag alarm weergeven voordat de batterij volledig is ontladen. Als de batterij volledig leegloopt, gaan de absolute positiegegevens in de encoder verloren. Bij de volgende inschakeling genereert de CNC een APC (Absolute Pulse Coder) alarm en vereist een referentie-terugkeer om de as nulpositie opnieuw vast te stellen — in wezen een eenmalige homingprocedure waarna de absolute werking normaal hervat zodra de batterij is vervangen.

V3: Welke CNC alarmcodes geven een storing aan met de A860-0370-V502 op FANUC 0i, 16i en 18i besturingen?

Absolute pulsecoder storingen op FANUC 0i/16i/18i klasse besturingen verschijnen voornamelijk in de servo-alarm categorie. De meest voorkomende encoder-gerelateerde alarmen zijn: SV0300 (APC Alarm: Need to Return to Reference Position), dat volgt op een batterijstoring of encodervervanging; SV0360 (Pulse Coder Communication Error), wat duidt op een seriële gegevensoverdrachts storing tussen encoder en versterker; en SV0368/SV0369 (Pulse Coder Hardware Alarm), wat duidt op een interne encoderstoring gedetecteerd door de seriële zelfdiagnosegegevens. Het specifieke alarmnummer geeft diagnostische richting — communicatie-alarmen leiden vaak tot kabel- of connectorproblemen, terwijl hardware-alarmen wijzen op de encoderassemblage zelf. Controleer altijd de encoder signaalkabel en de connectoren aan zowel de motor- als de versterkeruiteinden voordat u de encoder body afschrijft.

V4: Kan de A860-0370-V502 worden gerepareerd, of moet deze worden vervangen wanneer deze faalt?

FANUC Alpha aA1000 encoders zijn over het algemeen niet repareerbaar tot een niveau dat betrouwbare langdurige werking herstelt. De optische elementen en interne elektronica van deze encoders worden vervaardigd met nauwe toleranties en zijn verzegelde assemblages — reparatie op componentniveau in het veld is niet praktisch haalbaar, en gespecialiseerde reparatiecentra merken consequent op dat deze eenheden zelden repareerbaar zijn. Wanneer een encoder faalt of verdacht wordt, is vervanging met een getest exemplaar van een gerenommeerde FANUC onderdelenspecialist de standaardaanpak. Testen moet altijd worden uitgevoerd met de encoder gemonteerd op een daadwerkelijke Alpha motor die op FANUC aandrijfhardware draait — elektrische tests op de werkbank die de encoder niet op zijn beoogde motor testen, kunnen de thermische en vibratieomstandigheden niet repliceren die intermitterende storingen aan het licht brengen.

V5: Is de A860-0370-V502 compatibel met FANUC Alpha i serie motoren of huidige generatie αi serie versterkers?

Nee. De A860-0370-V502 is een eerste generatie FANUC Alpha serie encoder, ontworpen voor de originele Alpha (α) motorfamilie. De latere Alpha i (αi) en huidige αi serie motoren gebruiken verschillende encodergeneraties — inclusief de A860-2001-T321 (αi A16000, 16 miljoen pulsen/omwenteling) en vergelijkbare opvolgers — met verschillende fysieke montage, verschillende seriële protocolimplementaties en verschillende elektrische interfaces. De A860-0370-V502 kan niet op een αi serie motor worden geïnstalleerd, en de αi serie servo-versterkers zijn niet ontworpen om te communiceren met het eerdere aA1000 seriële protocol. Voor machines die α (niet-i) Alpha serie motoren en originele Alpha serie versterkers gebruiken (SVU, SVUC, A06B-6058, A06B-6066 tijdperk), is de A860-0370-V502 de juiste unit. Voor machines die het latere αi systeem gebruiken, komt de juiste encoder uit de A860-20xx serie.
