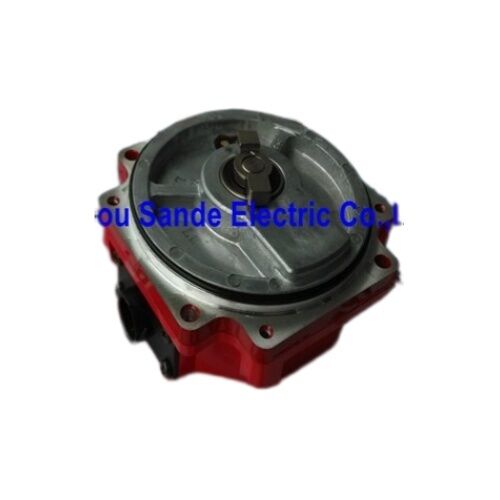

FANUC A860-2020-T301 Pulssteller — Beta i Serie BiA128 Absolute Encoder voor CNC Servomotoren | Nieuw

Elke FANUC Beta i-serie servomotor is volledig afhankelijk van één klein onderdeel om te functioneren: de pulsteller die aan het uiteinde zonder aandrijving is bevestigd. Zonder deze kan de servo-versterker de positie- en snelheidslus niet sluiten, en de as beweegt nergens naartoe. De FANUC A860-2020-T301 — aangeduid als de BiA128 — is de fabrieksstandaard absolute pulsteller die is gemonteerd op FANUC Beta i-serie AC servomotoren voor een breed scala aan CNC-werktuigmachines. Honderdduizenden van deze encoders draaien in productieomgevingen over de hele wereld. Deze aanbieding betreft een nieuw exemplaar, klaar voor directe installatie.

Bevestigde Specificaties

Wat de BiA128 Werkelijk Doet

De A860-2020-T301 is geen zelfstandig apparaat — hij bevindt zich in de behuizing van de servomotor, gemonteerd aan het achterste uiteinde van de as, en draait mee met de motoras. Zijn taak is om continu de hoekpositie van de as te rapporteren aan de aangesloten servo-versterker via een snelle seriële datalink.

Als een absolute encoder betekent dit dat de BiA128 een unieke positiewaarde levert voor elke hoekpositie van de as — alle 128.000 per omwenteling. Dit is fundamenteel anders dan een incrementele encoder, die alleen beweging vanaf een referentiepunt rapporteert. Met absolute feedback weet de servo-versterker altijd precies waar de motoras zich bevindt, ook tijdens stroomonderbrekingen. Wanneer de CNC wordt ingeschakeld, rapporteert elke as die is uitgerust met een functionele A860-2020-T301 en een opgeladen back-upbatterij onmiddellijk zijn huidige positie. Geen homing-sequentie, geen referentie-terugkeer, geen wachten — de machine is klaar.

128.000 ppr — Positiedichtheid die Asnauwkeurigheid Drijft

De 128K resolutie van de BiA128 levert 128.000 afzonderlijke positietellingen per volledige asomwenteling. De servo-versterker gebruikt deze gegevens continu om de snelheid te berekenen, positiefouten te detecteren en corrigerende stroomcommando's naar de motor te sturen — allemaal binnen de microseconde-schaal regelcyclus waarop het servo-systeem van FANUC werkt.

Bij hoge interpolatie-instellingen binnen de servo-aandrijving kunnen de effectieve tellingen per omwenteling op besturingsniveau zelfs de native encoderresolutie overschrijden. In de praktijk betekent de 128K ppr resolutie dat de servo positionele fouten kleiner dan één boogseconde kan detecteren en corrigeren — positioneringsprecisie die zich direct vertaalt in dimensionale nauwkeurigheid van het eindproduct op de werktuigmachine.

De Motoren Die Deze Encoder Gebruiken

De B128iA encoder past op FANUC Bi-serie servomotoren, vanaf model βi2 — tot βi4, βi8, βi12, βi22, en andere varianten van Beta i servomotoren. Deze Beta i motoren zijn de werkpaarden van kleinere CNC-toepassingen: ATC-arm aandrijvingen, turret-indexering, 4e-as aandrijvingen, en kleinere voedingsassen op draaibanken en bewerkingscentra.

De A860-2020-T301 is de gespecificeerde encoder voor deze motoren wanneer ze deel uitmaken van de Alpha i en Beta i serie aandrijfsystemen die gebruik maken van de 61xx serie versterkers (A06B-6114, A06B-6130, etc.). Deze BiA128 absolute pulsteller is gemonteerd op honderden CNC-werktuigmachines en levert absolute feedback voor FANUC servomotoren in het ai en βi motorbereik.

Een Zelfstandige, Afgedichte Assemblage

De A860-2020-T301 is een afgedichte optische assemblage die in de motor is gemonteerd. Vanwege de manier waarop FANUC deze encoders produceert — met optische elementen, signaalverwerkende elektronica en askoppeling afgedicht als één precisie-eenheid — is vervanging altijd op het niveau van de complete assemblage.

Vanwege deze constructiemethode is de encoder in wezen niet op componentniveau te repareren. Dit is eigenlijk een praktisch voordeel vanuit het oogpunt van onderhoudsplanning: de faalmodus is duidelijk, de vervanging is een bekend, geprijsd onderdeel, en de installatie is eenvoudig zodra de motor correct is gedemonteerd en de askoppeling is bereikt.

Veelvoorkomende Faalmodi en Hoe Ze te Identificeren

Wanneer een A860-2020-T301 faalt, zijn de symptomen herkenbaar. Typische alarmcodes op de FANUC CNC of servo-versterker omvatten encodercommunicatiefouten, pulsteller-loskoppelingsalarmen en abnormaliteitsalarmen voor positie-feedback. Op de servo-versterkermodule zelf wijzen alarmcodes die duiden op seriële feedbackfouten direct naar de encoder of zijn bekabeling als het eerste gebied om te onderzoeken.

Voordat de encoder wordt afgeschreven, is het de moeite waard om de encoderkabel te controleren — de seriële feedbackkabel tussen motor en versterker — aangezien kabelbeschadiging een veelvoorkomende oorzaak is van encodergerelateerde alarmen die kunnen worden verward met encoderfouten. Als de kabel in orde is, is de encoder zelf de meest waarschijnlijke oorzaak.

Waar Deze Encoder Wordt Gevonden in Productie

De A860-2020-T301 is in wezen universeel voor de FANUC Beta i motor installatiebasis. Machine types waar deze encoder standaarduitrusting is, zijn onder andere:

CNC Bewerkingscentra — ATC-carrousel, gereedschapswisselaar-arm, en 4e-as draaitafel aandrijvingen op verticale en horizontale bewerkingscentra met FANUC 0i, 16i, 18i, of 21i besturingen met βi versterkersystemen

CNC Draaibanken — turret-indexeringsmotoren en hulp-as aandrijvingen op CNC-draaibanken waar Beta i serie motoren de servo-positioneringsfunctie verzorgen

FANUC-Uitgeruste Robots — gewrichtassen op FANUC robotsystemen die βi serie servomotoren gebruiken voor armsegmenten met lichtere belasting

EDM en Gespecialiseerde Werktuigmachines — as aandrijvingen op draad-EDM machines, boor-tapcentra, en andere gespecialiseerde CNC-apparatuur waar Beta i motoren de voedingsas aandrijving verzorgen

T301 vs. T321 — Het Afdichtingsverschil

De A860-2020-T301 en zijn nauwe verwant A860-2020-T321 delen dezelfde BiA128 encoder aanduiding en 128K absolute resolutie. Het onderscheid is milieubescherming: de T321 is IP67-geclassificeerd voor betere weerstand tegen vloeistofindringing, waardoor het de juiste keuze is voor motoren in posities die worden blootgesteld aan koelmiddel. De T301 is de standaardversie geschikt voor typische werktuigmachineomgevingen. Beide varianten bieden identieke elektrische en feedbackprestaties. Het selecteren van de juiste variant hangt af van de locatie van de motor op de machine en de blootstelling aan koelmiddel of snijvloeistof.

FAQ

V1: Welke FANUC servomotoren zijn compatibel met de A860-2020-T301?

De A860-2020-T301 BiA128 encoder is gemonteerd op FANUC Beta i serie AC servomotoren, variërend van modellen βi2 tot βi22 en gerelateerde varianten. Hij wordt ook gebruikt op bepaalde Alpha i serie motoren met kleine capaciteit (bereik ai4 tot ai50) wanneer geïnstalleerd in systemen die de 61xx serie versterkers gebruiken. Het typeplaatje van de motor of de onderhoudsdocumentatie van FANUC identificeert het juiste encoderonderdeelnummer voor elk specifiek motormodel.

V2: Wat is het verschil tussen absolute en incrementele pulstellers op FANUC systemen?

Een absolute pulsteller zoals de A860-2020-T301 slaat positiegegevens op en levert een unieke positiewaarde voor elke ashoek — 128.000 posities per omwenteling. De positie wordt behouden tijdens stroomonderbrekingen via een back-upbatterij in de servo-versterker. Bij het inschakelen is de aspositie onmiddellijk bekend. Een incrementele encoder telt alleen beweging vanaf een referentiepunt; na elke stroomonderbreking is een homing-sequentie vereist voordat de as kan worden gebruikt. Absolute systemen elimineren die homing-stap, wat tijd bespaart bij elke machine-opstart.

V3: De CNC toont een pulsteller-alarm op de as die deze encoder gebruikt — is het zeker de encoder die defect is?

Niet noodzakelijk. Pulsteller-alarmen kunnen worden veroorzaakt door een defecte encoder, een beschadigde seriële feedbackkabel, een losse of gecorrodeerde connector, of in sommige gevallen een defecte servo-versterker. Inspecteer de kabel op beschadigingen over de gehele lengte en controleer of alle connectoren goed vastzitten voordat u de encoder vervangt. Als de kabel en connectoren in orde zijn en het alarm aanhoudt, is de encoder zelf de meest waarschijnlijke oorzaak. Het testen van de motor op een bekende goede versterker met een geverifieerde kabel kan de encoder als bron van de storing bevestigen of uitsluiten.

V4: Is een back-upbatterij vereist voor de A860-2020-T301 om te functioneren?

De encoder werkt zonder batterij — hij geeft absolute positiegegevens uit wanneer de servo-versterker stroom levert. De batterij (meestal geïnstalleerd in de servo-versterker, niet in de encoder) is vereist om positiegegevens over meerdere omwentelingen te behouden tijdens stroomonderbrekingen van de machine. Zonder batterij-back-up is de absolute positie van één omwenteling nog steeds correct bij het inschakelen, maar de teller voor meerdere omwentelingen wordt gereset — waardoor een referentie-terugkeer nodig is. Voor machines die moeten opstarten zonder homing-sequentie, is het handhaven van de versterkerbatterij essentieel.

V5: Kan de A860-2020-T301 worden gerepareerd, of moet deze altijd als een complete eenheid worden vervangen?

De A860-2020-T301 is een afgedichte optische assemblage — reparatie op componentniveau is geen haalbare optie voor eindgebruikers en wordt over het algemeen zelfs niet aanbevolen door gespecialiseerde reparatiefaciliteiten. De encoder bevat precisie optische elementen en signaalverwerkende elektronica die in de fabriek zijn afgedicht. Wanneer een A860-2020-T301 faalt, is vervanging van de complete eenheid de juiste en praktische handelswijze. Daarom is het aanhouden van een reserve-eenheid in de onderdelenvoorraad de standaard aanbeveling voor elke CNC-machine die deze encoders gebruikt.
