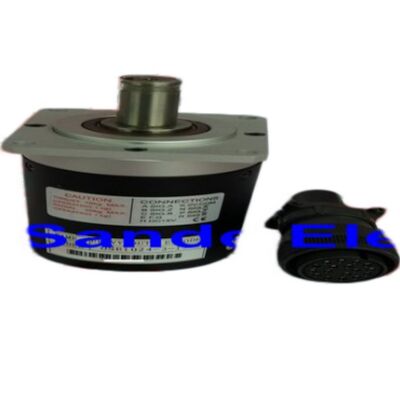

Mitsubishi Electric OSE1024-3-15-8 Optische schachtcodeerder CNC Spindle Feedback, 1024 P/R

Merk:Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Type:Incrementele optische schachtencoder

Deelnummers:Het is de eerste keer dat ik een film heb gezien.

Voorwaarde:Nieuw

Beschikbaarheid:Op voorraad

De codeerder die CNC-spindels eerlijk houdt

Als een optische encoder slechte signalen begint te geven op een CNC-spindle, is de hele machine niet meer bruikbaar: stijf tikken wordt onbetrouwbaar.draadcyclussen werpen foutenDe machine is fysiek prima, de besturing is prima, maar zonder een schoon, nauwkeurig positie-signaal dat terugkomt van de spindel, maakt dat niets uit..

DeMitsubishi Electric OSE1024-3-15-8is de optische schacht encoder die Mitsubishi CNC systemen en de Mazak machines gebouwd rond hen afhankelijk zijn van voor die spindle feedback.1024 pulsen per omwenteling, ontworpen om rechtstreeks op de spindelas te worden gemonteerd en onder continue bewerkingsomstandigheden een consistente A-, B- en Z-fase-uitgang te leveren aan de CNC-besturing.

Als je achter codeerfouten aanzit op een Mitsubishi-gecontroleerd bewerkingscentrum, draaibank of draaicentrum, is dit waarschijnlijk het onderdeel dat je nodig hebt.

Productspecificaties

Specificaties zijn afkomstig van productgegevens van Nemicon/Nidec-Nemicon en geverifieerde kruisverwijzingsdocumentatie.

Hoe deze encoder werkt en waarom 1024 P/R belangrijk is voor CNC

Inkrementele encoders genereren een reeks pulsen als de as draait.OSE1024-3-15-8Deze twee kanalen zijn met 90 graden van elkaar verschoven, een configuratie diekwadrature-uitgang∆ waarmee de bediening zowel de snelheid als de rotatierichting tegelijkertijd kan bepalen.

De derde output, deZ-fase (indexpuls)Dit is de manier waarop de CNC-besturing na een krachtcyclus zijn spindel thuisreferentie vindt.en het is wat maakt functies zoals stijve tap en single-point draadwerk betrouwbaarZonder een schone Z-puls kan de spindle geen consistente faseverhouding met de controle en die operaties mislukken.

Bij 1.024 pulsen per omwenteling ontvangt het besturingssysteem positie-updates1,024 keer voor elke spindelrotatieDat betekent een hoekresolutie van0.352 graden per pols.¥ voldoende fijn voor de synchronisatie-eisen van de moderne CNC-spindelbesturing.

Waar deze encoder wordt gebruikt

De OSE1024-3-15-8 werd als originele uitrusting gespecificeerd op CNC-machinewerktuigen met Mitsubishi CNC-systemen en verschijnt uitgebreid in de geïnstalleerde basis vanMazakverticale en horizontale bewerkingscentra, draaicentrums en multitaskingmachines die zijn uitgerust met Mitsubishi-besturing.

Voornaamste toepassingen zijn:

Rigid TappingDe besturing moet de spindelrotatie op elke draadcyclus nauwkeurig synchroniseren met de Z-asvoermoment.Een slecht signaal veroorzaakt kraanbreuk.Dit is meestal het eerste symptoom dat machinebouwers opmerken wanneer een OSE1024-3-15-8 begint te falen.

C-aspositieDe spindel werkt als een roterende C-as voor het frezen, boren en kruisboren.Precieze positionering is volledig afhankelijk van het vermogen van de encoder om consistente pulsgetallen en een betrouwbare Z-fase referentie te leveren.

Synchronisatie van het draaien en het draaien Eenvoudig draaddraaien op een draaibank vereist dat het gereedschap bij iedere doorgang dezelfde spiraalbaan volgt. De spindelcodeerder zorgt voor de positie synchronisatie die dit mogelijk maakt.

Bewaking van de spindelsnelheid- Naast de positionering.de bedieningselementen maken gebruik van encoderfeedback om de werkelijke spindelsnelheid te controleren en te regelen tegen de opgedragen waarde .

Kruisverwijzingen en verenigbaarheid

De OSE1024-3-15 is bevestigd compatibel met verschillende gelijkwaardige referenties, waaronder Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa en Tamagawa TS1508 varianten.

Deze kruisverwijzing is nuttig voor installaties die de OSE1024-3-15-8 onder verschillende leverancierscatalogen hebben aangetroffen.3-kanaals incrementele uitgang, 5/8 inch as blijven consistent over deze gelijkwaardige referenties.

Bij het kopen van een vervangende machine moet u de asdiameter, het aantal verbindingspijnen en het uitgangstype verifiëren met de oorspronkelijke specificatie van uw machine voordat u bestelt.Kruisverwijzingen zijn in de meeste gevallen functioneel gelijkwaardig, maar bevestig dit indien mogelijk met uw servicedocumentatie.

Veel voorkomende tekenen van mislukking ⁠ Wanneer het tijd is om te vervangen

De OSE1024-3-15-8 is een precisie-optisch apparaat met een levensduur die sterk afhankelijk is van omgevingsomstandigheden: hitte, verontreiniging, trillingen en leeftijd dragen allemaal bij aan afbraak.Dit zijn de meest voorkomende waarschuwingssignalen dat de encoder nadert falen:

Rigid tapfouten of kraanbreukDe besturing kan de spindle-to-feed synchronisatie niet handhaven wanneer de encoderpulsen inconsistent zijn of uitvallen.

Fouten in de oriëntatie van de spindelDe machine stopt tijdens oriëntatiecycli of de spindel overschrijdt herhaaldelijk zijn doelpositie.

Alarmcodes op de CNC-besturing¢ Mitsubishi CNC-systemen genereren specifieke alarmen die verband houden met de spindelkodeerder wanneer de feedbacksignalen buiten de verwachte parameters vallen.Alarmcodes die verband houden met afwijkingen van de spindelfeedback of codercommunicatiefouten zijn een directe indicator..

Intermitterende draadfouten- Af en toe, maar niet constant, fouten in de draadspeling tijdens eenpuntsdraaien, met name bij lagere spindel snelheden waar signaalintegritie het meest cruciaal is.

Onregelmatige snelheidsweergave van de spindelDe snelheidsmeting van de spindel van de bediening schommelt of toont onwaarschijnlijke waarden, zelfs bij stabiele opgedragen snelheden.

Als een van deze symptomen optreedt op een machine die deze encoder gebruikt, is het vervangen van de OSE1024-3-15-8 de standaard eerste stap voordat uitgebreidere diagnoses worden uitgevoerd.

Bevoorrading en beschikbaarheid

De OSE-1024-3-15-8 staat vermeld als niet meer in productie door de oorspronkelijke fabrikant. Stock in the market exists primarily through industrial surplus channels and specialist CNC parts suppliers who maintain inventory for the large installed base of Mitsubishi-controlled machine tools still in active production service worldwide.

Eenheden die verkrijgbaar zijn via gerenommeerde overtollige leveranciers worden doorgaans vóór de verkoop getest en worden voorzien van een garantieperiode.die mogelijk niet meer verkrijgbaar zijn via standaarddistributiekanalen.

Bij bestelling moet u het volledige onderdeelnummer, inclusief het-8 achtervoegsel, die de 8-pins connectorconfiguratie aangeeft.Varianten met verschillende aansluitingen (zoals -68 of -68-8) bestaan binnen de OSE1024-3-15-familie en kunnen mogelijk geen directe vervanging zijn zonder de aansluitingsbedrading van uw machine te controleren.

Een snelle samenvatting

OSE1024-3-15-8 in een oogopslag:1024 P/R incrementele optische encoder, 5V DC, 5/8" as, 8-pin connector, 800 RPM nominale snelheid, A/B/Z quadrature output.Ontworpen voor CNC-spindelfeedback op door Mitsubishi beheerde bewerkingscentra en Mazak-machinesNiet meer in de handel gebrachte OEM-onderdelen voor onderhoud en vervanging

Veelgestelde vragen

V1: Voor welke CNC-machines en -besturing is de OSE1024-3-15-8 ontworpen?

De OSE1024-3-15-8 is een spindelcodeerder die wordt gebruikt op CNC-machinewerktuigen die zijn uitgerust metMitsubishi CNC-systemenHet apparaat wordt als originele uitrusting aangeboden op een breed scala van apparaten.MazakDe Commissie heeft in haar advies van 15 juni 1998 een voorstel ingediend voor een richtlijn van de Raad betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten betreffende de Lid-Staten.Als uw door Mazak of Mitsubishi gecontroleerde machine spindelcoder-alarmen genereert of als er harde tapfouten optredenDeze encoder is een primair diagnostisch doelwit.

Vraag 2: Wat betekent de "-8" aan het einde van het deelnummer, en is dat van belang?

De-8 achtervoegselDe CommissieConfiguratie van de 8-pins connectorBinnen de OSE1024-3-15 productfamilie bestaan er verschillende connectorvarianten, meestal de -68 (een andere multi-pin configuratie) en de -8.Deze zijn niet uitwisselbaar zonder opnieuw bedrading van de encoder kabel van de machineAls u een stukje vervangt, moet u de code van het apparaat controleren.de veiligste aanpak is om het volledige onderdeelnummer precies te matchen zoals het op het codeerlabel staat.

V3: Kan ik een Tamagawa TS1508 of SANSEI NE-1024-2MDa gebruiken als directe vervanging van de OSE1024-3-15-8?

Deze eenheden zijn bevestigd functionele equivalenten in termen van resolutie, spanning en uitgangstype alle produceren 1024 P / R bij 5V DC met A, B, Z kwadrature output.de fysieke aansluiting en de compatibiliteit van de kabels moeten worden gecontroleerd;Voor de toepassing van deze methode moet de gebruiker de volgende gegevens opnemen: (a) de gegevens die zijn verzameld in de gegevensbank, (b) de gegevens die zijn verzameld in de gegevensbank en (c) de gegevens die zijn verzameld in de gegevensbank.raadpleeg het bedradingsschema voor uw specifieke machinemodel voordat u een kruisverwijzingsonderdeel inruilt.

V4: Hoe weet ik of mijn spindelcodeerder is uitgevallen ten opzichte van de codeerkabel of de CNC-besturingskaart?

Een nuttige veldsequentie: eerst, inspecteer de encoderkabel op fysieke schade, gebogen pinnen, besmetting bij de connector,of gebroken afscherming kabelfouten komen vaak voor en zijn gemakkelijker te repareren dan vervanging van de encoder. Controleer vervolgens de alarmgeschiedenis op de CNC-besturing om de specifieke foutcode te identificeren. Mitsubishi CNC-alarmen onderscheiden tussen signal-level encoderfouten en communicatie- of stroomfouten.Als het alarm opnieuw optreedt nadat de kabel opnieuw is geslagen en de machine stijve klappenfouten of spindeloriëntatiefouten vertoontDe test met een bekende vervangende codeerder is de definitieve bevestigingsstap.

V5: Is deze encoder als nieuw in de doos verkrijgbaar of alleen als een gerenoveerde unit?

De OSE1024-3-15-8 is stopgezet door Mitsubishi Electric, wat betekent dat het niet langer wordt geproduceerd of beschikbaar is via standaard OEM-distributiekanalen.De op de markt beschikbare eenheden zijn:nieuwe oude voorraden (NOS)- ongebruikte eenheden van de oorspronkelijke productie die in voorraad zijn gehoudenprofessioneel gerenoveerde eenhedenBeide zijn legitieme opties voor CNC-onderhoud; nieuw oud voorraad is bij voorkeur wanneer beschikbaar,Maar een volledig geteste, gerenoveerde unit van een gerenommeerde leverancier is een goed alternatief, ondersteund door een service garantieBevestig het testproces van de leverancier en de garantievoorwaarden voordat u koopt.
