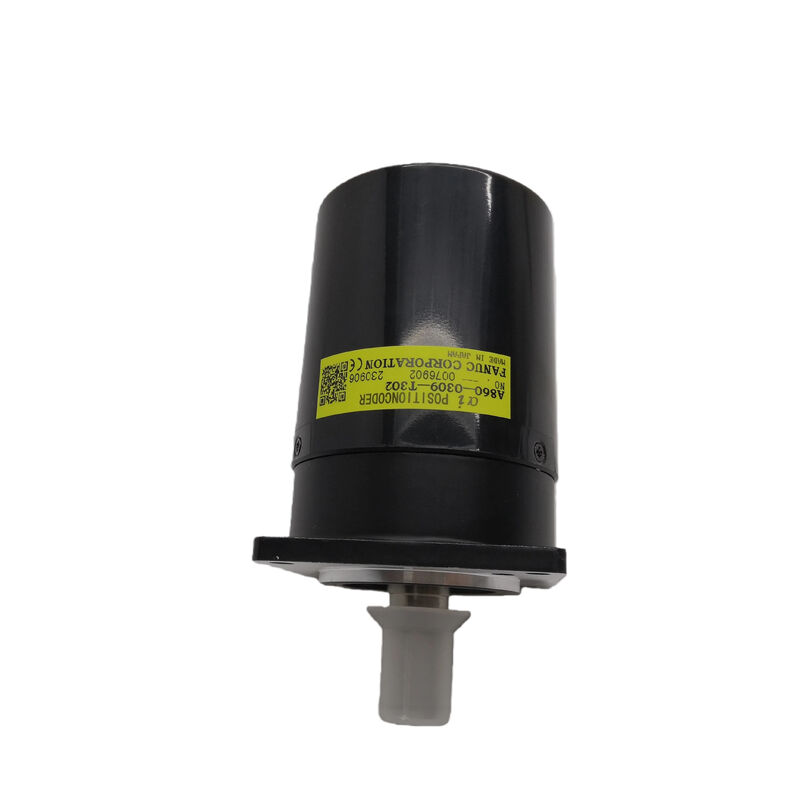

Fanuc A860-0309-T302 ∙ Alpha Spindle Position Coder ∙ 1,024 PPR, 10,000rpm, 68mm Flange, 17-Pin, vervangt A86L-0027-0001 serie

Overzicht

DeFanuc A860-0309-T302is an external spindle position coder — a dedicated rotary encoder that mounts directly to the spindle motor or spindle head to provide the CNC with real-time spindle rotation data for functions that the standard MZi magnetic sensor alone cannot support.

Waar de MZi-sensor op de spindelmotor snelheidsregulerende feedback geeft, voegt de A860-0309-T302 hoekpositiegegevens met hoge resolutie toe: 1,024 pulsen per omwenteling, toegankelijk bij snelheden tot 10,000 t/min.

Deze combinatie van snelheidsbereik en resolutie ondersteunt de veeleisende functies van de positie-synchroniseerde spindels van moderne CNC-bewerkingscentra.

De encoder is een Kuroda-gefabriceerde eenheid die wordt geleverd onder Fanuc's onderdeelnummer , een standaardpraktijk voor verschillende van Fanuc's externe spindel-encodervarianten.

De 68 mm vierkante flens en de 50 mm middenboor definiëren een specifieke montagevoetafdruk,en het niet-afneembare ontwerp van de flens betekent dat de encodercarrosserie als een integrale montage wordt gemonteerd in plaats van als een separabele combinatie van flens en carrosserie.

De 17-pin geïntegreerde connector draagt alle signaal- en stroomverbindingen naar de spindeldrijfversterker via de speciale spindeldraackabel.

Een van de belangrijkste aspecten van de specificatie van de A860-0309-T302 is de achterwaarts compatibiliteit: het vervangt de hele A86L-0027-0001-serie van eerdere Fanuc spindle coders. This means machines that originally carried any A86L-0027-0001 variant can be directly upgraded to the A860-0309-T302 with the appropriate cable — a useful point for facilities managing older machine fleets where original spindle coder variants are difficult to source.

Belangrijkste specificaties

Waarom spindelpositie belangrijk is

Spindel snelheid is slechts één dimensie van spindel besturing.

Rigid tapingIn een stijve tapcyclus is het de meest operationele kritieke.de spindel en de Z-as bewegen zich in een wiskundig vastgestelde verhouding .

Een spindelpositie-encoder levert de real-time hoekfeedback die deze synchronisatie strak houdt door middel van spindelversnelling, constante snelheid en vertraging.zonder hoge-resolutie-positiekhouder, stijve tap produceert off-pitch draden of kraan breuk.

De 1.024 PPR van de A860-0309-T302 verdeelt elke omwenteling in 4.096 vierkante randen,een voldoende dichte synchronisatiereferentie voor betrouwbare aanraking van de CNC bij de in de productie gebruikte spindel snelheden.

Oriëntatie van de spindleis het stoppen van de spindel in een precieze hoekpositie om het gereedschap met de aandrijvingshond van de automatische gereedschapsschakelaar in lijn te brengen, of om een boorstaaf met een sleutelpoort in lijn te brengen.De Z-puls van de A860-0309-T302 (één referentiepuls per omwenteling) markeert de hoekige referentiepositie van de spindel.

De aandrijving gebruikt deze referentie om de spindel herhaaldelijk te stoppen bij de opgedragen oriëntatiehoek.

C-asbesturingDe 1.024 PPR-resolutie, die wordt gebruikt voor het opstellen van de afbeelding van de spindel, is gebaseerd op de afbeelding van de spindel en de afbeelding van de spindel.met 4x kwadrature decode, produceert 4.096 telposities per omwenteling voor de C-as interpolatie berekening.

Cs contourcontroleon CNC lathes with high-end spindle drive systems uses the spindle position coder as the feedback element for slow-speed spindle contouring — moving the spindle at controlled feed rates in coordination with the X and Z axes to machine complex profiles.

Deze functie vereist een soepele, geruisloze positiefeedback bij zeer lage spindel snelheden, die de optische sensing van de A860-0309-T302 biedt.

Montage en mechanische installatie

De A860-0309-T302 wordt gemonteerd op de achteras van de spindelmotor of op de spindelkop van de machine, afhankelijk van het ontwerp van de machinebouwer.

De 50 mm-boor biedt plaats aan de spindelmotoras die door de encoder gaat; de as moet het koppelmechanisme van de encoder aansluiten om de positiecoder schijf aan te drijven.

De 68 mm vierkante flens zorgt voor de montage-interface met de achterkant van de motor.

De koppeling is cruciaal.De koppeling van de schijf en de as van de encoder moet concentrisch lopen met de motoras. Elke excentriciteit produceert een periodieke variatie in de pulsstiming van de encoder die de CNC leest als snelheidsgolf., wat kan leiden tot periodieke bewerkingsfouten in het oppervlak.

Fanuc beveelt aan de installatieprocedure van de spindelkodeerder in de onderhoudshandleiding van de spindelmotor te volgen voor de specifieke combinatie van motor en encodermodel.

Veelgestelde vragen

V1: Vervangt de A860-0309-T302 alle varianten van de A86L-0027-0001-serie zonder verdere wijzigingen?

De A860-0309-T302 is de geconsolideerde vervanging voor alle A86L-0027-0001-serievarianten.

In sommige installaties,de kabelverbinding aan het einde van de encoder kan verschillen tussen de originele A86L-variant en de T302.

Een kabeladapter of een vervangende kabel kan nodig zijn als de aansluitingen niet rechtstreeks overeenkomen.

V2: Wat is het CNC-alarm dat verschijnt wanneer de A860-0309-T302 uitvalt of een storing ontwikkelt?

SP0749 (afsluiting van de spindelpositiecoder), SP0741 (communicatiefout van de spindelpositiecoder),en SP0750 (spindle position coder count error) zijn de meest voorkomende alarmen in verband met de A860-0309-T302.

Deze alarmen verschijnen meestal bij pogingen om stijf te tikken of spindeloriëntatie te verrichten voor de CNC-functies waarvoor de positiecodeer is vereist.

De encoderkabel en de connector moeten eerst worden geïnspecteerd voordat wordt geconcludeerd dat de encoder is uitgevallen, aangezien losse connectoren een frequente oorzaak van SP0749 zijn.

Vraag 3: Wat is de betekenis van de maximale snelheid van 10.000 t/min en doet het overschrijden ervan schade aan de encoder?

10,000rpm is het door Fanuc gespecificeerde maximum voor de A860-0309-T302 bij zijn nominale 1,024 PPR.024 pulsen per omwenteling in een zuiver vierkant-uitgang, en de CNC kan snelheidsfeedbackfouten genereren.

Een duurzame werking boven de 10.000 t/min brengt zowel signaalkwaliteitsverlies als mechanische schade met zich mee door middel van centrifuge krachten op de roterende schijf.

De maximale snelheid van de encoder mag niet worden overschreden; controleer dat de maximale spindel snelheid van de machine niet meer dan 10.000 tpm bedraagt voordat deze encoder voor een bepaalde installatie wordt gespecificeerd.

V4: Wordt de A860-0309-T302 gebruikt op de spindelmotor of op de spindelkop van de machine, en heeft de locatie invloed op de functie ervan?

De A860-0309-T302 kan worden gemonteerd op de achteras van de spindelmotor of op de spindelkop van de machine, afhankelijk van het ontwerp van de machinebouwer.

Motormontage-positiekoders komen vaker voor; spindelkopmontage wordt gebruikt wanneer de spindel een versnellingsbak heeft tussen de motor en de spindel,en de CNC vereist positiefeedback bij de werkelijke spindel (na de tandwiel)Niet bij de motor.

Wanneer de CNC met een versnellingsbak aan de motor is gemonteerd, moet zij een versnellingsverhoudingcorrectie toepassen in de spindelregelaarparameters om de motorpositietelling om te zetten in de werkelijke spindelpositietelling.

Bij montage aan de spindelkop is geen versnellingsverhouding nodig.

De juiste plaats van montage is gespecificeerd in de documentatie van de machinebouwer.

V5: Kan de A860-0309-T302 worden gebruikt voor standaard servoasfeedback in plaats van de spindeltoepassing?

De A860-0309-T302 is een externe spindelpositiecoder met een 17-pin connector en signaalformaat specifiek voor de spindeldrijfversterkerinterface van Fanuc.

Het is niet uitwisselbaar met de servomotorimpulscoders (serie A860-0346, A860-0356, A860-2001 enz.) die verschillende seriële protocollen en connectoren gebruiken voor servoas gesloten lus feedback.

De functie van de spindelpositiecoder is uitsluitend om de spindel aandrijving te voorzien van hoekpositiegegegevens voor aanraking, oriëntatie,en C-asfuncties .
