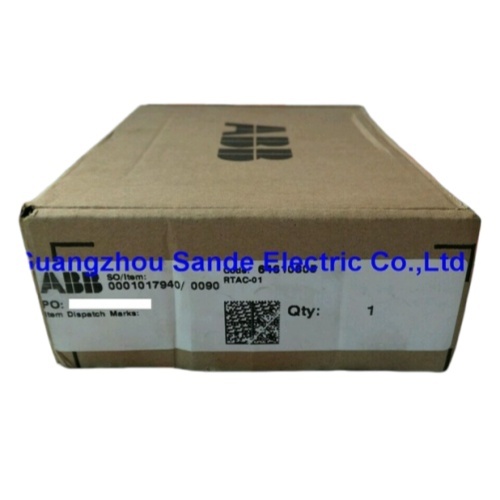

ABB RTAC-01 Puls-encoder interface module

Voor ACS800 & DCS800 Drives | 15V / 24V DC | Differentieel & Single-Ended | Kanalen A/B/Z | Max 200 kHz | IP20 | 1.5 kV Isolatie | SLOT 1 / SLOT 2 | Onderdeelnr. 3AFE64610805

Wanneer de nauwkeurigheid van snelheidsfeedback er echt toe doet

Open-loop AC-aandrijvingsregeling is voldoende voor veel toepassingen. Ventilatoren, pompen, eenvoudige transportsystemen — deze hoeven niet precies te weten hoe snel de motoras draait. Maar op het moment dat een proces een nauwkeurige snelheidsregeling vereist onder wisselende belastingen, positie-gestuurde beweging, of gecoördineerde synchronisatie van meerdere aandrijvingen, schiet open-loop werking snel tekort.

Het sluiten van de lus vereist feedback. Echte, as-niveau feedback. De ABB RTAC-01 is de optionele module die dit levert voor de ABB ACS800 en DCS800 aandrijfplatforms — een compacte interfacekaart die de ruwe pulsoutput van een standaard incrementele encoder vertaalt naar de snelheids- en positiegegevens die de besturingsfirmware van de aandrijving nodig heeft om echte closed-loop vectorregeling uit te voeren.

De RTAC-01 past direct in de RMIO-bord-slot van de aandrijving of op een externe AIMA-01 I/O Module Adapter op een DIN-rail en overbrugt de kloof tussen een fysieke encoder op de motoras en de besturingsintelligentie binnen de aandrijving — met voorzieningen voor zowel differentiële als single-ended encoder-typen, selecteerbare voedingsspanning en elektrische isolatie die de gevoelige logische circuits van de aandrijving beschermt tegen veldzijdige storingen.

Technische Specificaties

Binnen de Module: Wat het doet en hoe

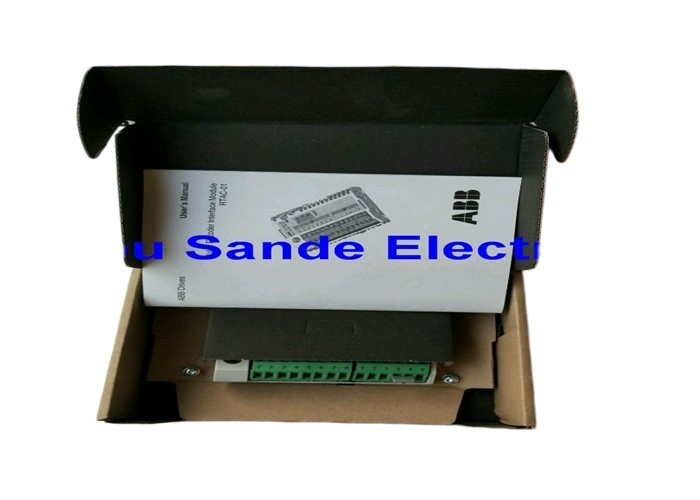

De kerntaak van de RTAC-01 is het vertalen van de kwadratuurpulsstroom van een standaard incrementele encoder naar de feedback die de motorbesturingsfirmware van de ACS800 gebruikt. Fysiek heeft de module twee klemmenblokken aan de voorkant: X1 voor encoder voedingsaansluitingen (met de spanningskeuze jumper voor 15V of 24V uitgang) en X2 voor de encoder signaalaansluitingen — de differentiële paren voor A, B en Z kanalen.

Bij plaatsing in Slot 1 of Slot 2 van het RMIO-bord van de ACS800 maakt een 38-pins connector automatisch alle signaal- en voedingsaansluitingen met de aandrijving. Twee schroeven bevestigen de module mechanisch en bieden tegelijkertijd het aardingspunt voor de I/O-kabelafscherming en verbinden de GND-signalen tussen de RTAC-01 en het RMIO-bord. Deze gecombineerde mechanische en elektrische aansluiting is een praktisch ontwerpdetail: correcte schroefinstallatie is gedocumenteerd in de ABB-handleiding als essentieel voor zowel EMC-naleving als correcte werking van de module.

De encoder signaalkanalen zijn elektrisch geïsoleerd van de logische circuits, voeding en aardeaarde van de aandrijving, getest op 1.5 kV AC gedurende één minuut. Deze isolatie maakt het mogelijk de RTAC-01 te installeren in industriële omgevingen waar de motoras — en de eraan bevestigde encoder — elektrische storingen kan ondervinden die anders rechtstreeks naar het RMIO-bord van de aandrijving zouden gaan.

Ondersteunde Encoder Types en Implicaties voor Kabellengte

Vier fysieke encoder uitgangstypen worden ondersteund:

Differentieel push-pull is de configuratie met de hoogste prestaties, die kabeltrajecten tot 300 meter ondersteunt. Het differentiële paar (A+/A−, B+/B−, Z+/Z−) biedt onderdrukking van common-mode ruis, waardoor lange kabeltrajecten levensvatbaar zijn in elektrisch rumoerige omgevingen — de norm in industriële aandrijfapplicaties waar encoderkabels kabelgoten delen met motorvoedingsgeleiders.

Single-ended push-pull ondersteunt tot 200 meter. Alleen het positieve signaal van elk kanaal wordt gebruikt; de negatieve ingang blijft onverbonden of wordt afgehandeld via de interne configuratie van de module.

Open collector en open emitter encoders worden ondersteund tot 100 meter, met geschikte pull-up weerstandsconfiguraties aan de modulezijde. Voor open emitter (sourcings) uitgangen specificeert de ABB-handleiding pull-down weerstandswaarden van 1.0–1.5 kΩ bij 0.5W voor 15V werking en 1.8–2.2 kΩ bij 0.5W voor 24V werking.

De maximale ingangsfrequentie van 200 kHz is de limiet voor alle encoder types. Voor een gegeven aantal pulsen per omwenteling van de encoder vertaalt dit zich direct naar een maximaal ondersteunde motorsnelheid — een 1024 ppr encoder bereikt de 200 kHz limiet bij ongeveer 11.700 RPM, wat de meeste industriële motorapplicaties comfortabel dekt.

Voedingsvoorzieningsoverwegingen voor de Encoder

De RTAC-01 trekt 55 mA van de interne 250 mA voeding van de ACS800 voor zijn eigen werking. Wanneer de interne voeding van de aandrijving ook wordt gebruikt om de encoder via de module te voeden (via de V OUT terminal op X1), mag het gecombineerde stroomverbruik van de RTAC-01 en de encoder het beschikbare budget van 250 mA van de aandrijving niet overschrijden.

De handleiding en productdocumentatie van ABB zijn duidelijk over deze beperking: wanneer de interne voeding van de aandrijving de encoder voedt, mogen er geen extra optionele modules worden geïnstalleerd. Dit is een praktische overweging voor systeemintegratie bij configuraties met meerdere opties — als de applicatie zowel de RTAC-01 als andere gevoede optionele modules vereist (zoals de RDIO-01 digitale I/O-uitbreiding), moet het stroombudget voor de encoder worden berekend voordat de configuratie wordt vastgelegd.

De oplossing voor stroombeperkte configuraties is een externe encoder voeding. Wanneer een externe voeding wordt gebruikt, moet de spanningskeuze jumper op het X1 klemmenblok worden verwijderd om de interne voeding van de aandrijving van de V OUT terminal te ontkoppelen.

De Drie Diagnostische LED's: Wat ze Vertellen

De RTAC-01 heeft drie diagnostische LED's die onmiddellijke visuele statusinformatie geven zonder dat er een verbinding met het parameterdisplay van de aandrijving nodig is:

CHA (groen) — Actief wanneer de encoder A-kanaal pulsen genereert. Een knipperend patroon bevestigt dat de encoder draait en het signaal wordt ontvangen. Een permanent donkere LED tijdens motorrotatie suggereert signaalverlies op het A-kanaal — controleer de encoderverbinding en de integriteit van de kabel.

CHB (groen) — Zelfde functie voor het B-kanaal. Beide CHA en CHB verlicht en actief tijdens rotatie bevestigen de ontvangst van een geldig kwadratuur signaal.

WD/INIT (geel) — Toont de operationele status van de module. De ABB-handleiding stelt dat deze LED brandt wanneer de aandrijving de module configureert (tijdens initialisatie na inschakelen). Aanhoudend branden na de initialisatieperiode kan duiden op een communicatieprobleem tussen de module en het RMIO-bord van de aandrijving.

Deze LED's zijn de eerste diagnostische stop bij het oplossen van problemen met snelheidsfeedback op een ACS800 installatie. Als CHA of CHB geen activiteit vertoont ondanks dat de motor draait, is de foutisolatie eenvoudig: encoder hardware, encoder kabel, of RTAC-01 module — in die volgorde.

Programmering Via Aandrijvingsparameters

De RTAC-01 heeft geen zelfstandige configuratie-interface — deze wordt volledig geprogrammeerd via de ACS800 aandrijvingsparameters, specifiek Parameter Groepen 50 en 51 (feedback configuratie) en Groep 98 (optionele module configuratie). Deze parameters stellen het aantal encoder pulsen per omwenteling in, de richtingslogica, en vertellen de aandrijving welke slot de module bevat en hoe de feedbackgegevens moeten worden toegepast op het motorbesturingsalgoritme.

Het gedrag van de WD/INIT LED tijdens het opstarten is de visuele indicator dat deze parameteruitwisseling plaatsvindt: de aandrijving leest de identiteit van de module via de 38-pins connector, bevestigt compatibiliteit en laadt de juiste configuratie. Geen draaischakelaars, geen DIP-schakelaars, geen zelfstandige inbedrijfstellingsgereedschap — alle configuratie wordt afgehandeld via de standaard parameteromgeving van de aandrijving, wat betekent dat de encoderfeedback wordt ingesteld binnen dezelfde workflow als alle andere inbedrijfstellingstaken van de aandrijving.

Wanneer de module op een externe AIMA-01 I/O Module Adapter is gemonteerd in plaats van direct op het RMIO-bord, moet de node ID selector (S1) worden ingesteld op een uniek adres in het bereik 16–31. De standaardpositie 0 komt overeen met node ID 16. Dit node-adres is wat de aandrijving in staat stelt de RTAC-01 te onderscheiden van andere modules op dezelfde adapter.

Veelgestelde Vragen

V1: Kan de RTAC-01 worden gebruikt met encoders die een voedingsspanning vereisen anders dan 15V of 24V?

De module levert ofwel 15V DC (standaard, jumper tussen terminals 4-5 op X1) of 24V DC (jumper tussen terminals 5-6 op X1) aan de encoder via de V OUT terminal. Encoders die andere voedingsspanningen vereisen — 5V TTL encoders zijn het meest voorkomende voorbeeld — moeten worden gevoed door een externe voeding, waarbij de jumper van de X1 terminal van de module wordt verwijderd om de interne voeding van V OUT te ontkoppelen. Merk op dat de RTAC-01 specifiek is ontworpen voor 15V en 24V encoder signaalniveaus; voor 5V TTL encoders biedt ABB de RTAC-03 module, die speciaal is gebouwd voor de TTL-niveau interface. Het aansluiten van 5V TTL encoder signalen op een RTAC-01 geconfigureerd voor 15V of 24V voeding zal geen geldige signaalontvangst opleveren.

V2: Wat is de maximale kabellengte van de encoder bij gebruik van de RTAC-01 met een differentiële push-pull encoder?

De RTAC-01 Gebruikershandleiding van ABB specificeert een maximale kabellengte van 300 meter voor differentiële push-pull encoderverbindingen. Dit vertegenwoordigt de best-case kabeltraject capaciteit en is alleen van toepassing bij gebruik van correct afgeschermde twisted-pair kabel, met de afscherming geaard op de SHLD terminal van de module (aardingsschroeven op de module). Langere trajecten met marginale afscherming, of parallelle routing nabij hoogstroom motorkabels, verminderen de effectieve ruismarge, zelfs binnen de gespecificeerde kabellengte. Voor veeleisende installaties nabij frequentieregelaars zijn kabelsegregatie en correcte afschermingspraktijken de primaire bepalers van betrouwbare encoder signaalkwaliteit over lange afstanden.

V3: De WD/INIT LED blijft branden na het opstarten en de aandrijving toont een fout. Wat moet er eerst worden gecontroleerd?

De WD/INIT LED brandt tijdens de initialisatiesequentie wanneer de aandrijving de module configureert via de 38-pins connector. Als deze langer brandt dan de normale opstartperiode, is de communicatie tussen de aandrijving en de module niet succesvol voltooid. De meest voorkomende oorzaken zijn mechanisch: de module is niet volledig in de slot geplaatst (de borgclips hebben niet vergrendeld), de twee schroeven zijn niet volledig vastgedraaid (wat zowel de GND-verbindingen als de EMC-prestaties beïnvloedt), of de module is in de verkeerde slot geplaatst (verifieer dit aan de hand van de aandrijvingsdocumentatie voor de gebruikte ACS800 variant). Als de mechanische plaatsing is bevestigd, controleer dan of de versie van het ACS800 Applicatieprogramma ASXR7000 of later is, aangezien eerdere versies de RTAC-01 niet ondersteunen. Controleer ten slotte de aandrijvingsparameters in Groep 98 om te verifiëren dat de module in de juiste slot wordt herkend.

V4: Kan de RTAC-01 worden geïnstalleerd in een ACS800 die al andere optionele modules in beide slots heeft?

De RTAC-01 neemt één van de twee optionele slots (SLOT 1 of SLOT 2) op het RMIO-bord van de ACS800 in beslag. Als beide slots al bezet zijn door andere optionele modules, kan de RTAC-01 alternatief worden geïnstalleerd op een AIMA-01 I/O Module Adapter, die op een DIN-rail wordt gemonteerd en via een aparte kabel met de aandrijving wordt verbonden. Bij gebruik van de AIMA-01 moet de node ID selector op de RTAC-01 worden ingesteld op een uniek adres. Bovendien moet het 250 mA voedingsbudget dat wordt gedeeld door alle optionele modules worden gecontroleerd: als het 55 mA verbruik van de RTAC-01, gecombineerd met de stroomvereisten van de andere geïnstalleerde opties en de encoder zelf, de 250 mA limiet nadert, is een externe encoder voeding vereist.

V5: Is de RTAC-01 compatibel met zowel de ACS800 als de DCS800 aandrijfseries?

Ja. De RTAC-01 is door ABB gespecificeerd voor gebruik met zowel het ACS800 AC aandrijfplatform als het DCS800 DC aandrijfplatform. De ACS800 compatibiliteit vereist Applicatieprogramma versie ASXR7000 of later. Voor DCS800 installaties moet de toepasselijke firmwareversie worden geverifieerd aan de hand van de DCS800 systeemdocumentatie. De fysieke installatieprocedure — SLOT 1 of SLOT 2 op het RMIO-bord, 38-pins automatische aansluiting, twee schroeven voor bevestiging en aarding — is hetzelfde voor beide aandrijffamilies. Programmering gebeurt via de respectieve parameter groepen van de aandrijving, waarbij de specifieke parameternummers verschillen tussen de ACS800 en DCS800 firmwareomgevingen.
