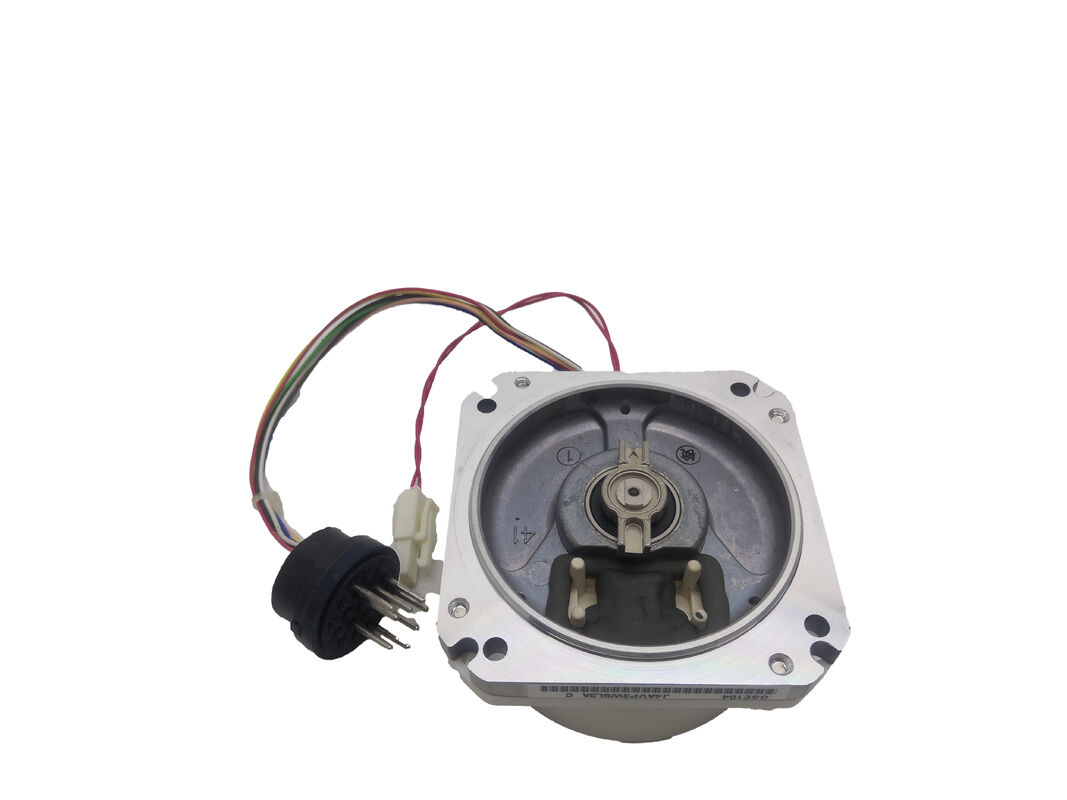

Mitsubishi OSE104 Servomotor Encoder — 100.000 PPR Incrementele Seriële Encoder, MELDAS Compatibel

Productoverzicht

Onderdeelnummer: OSE104

Ook gezocht als: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Type: Interne Servomotor Encoder (Incrementeel Seriële)

Classificatie: Mitsubishi MELSERVO Serie Interne Roterende Encoder — 100.000 PPR, 5V TTL Seriële Interface, Batterij-Ondersteund, Compatibel met MDS-A / MDS-B / MDS-C1 Servoversterker Series

Technische Specificaties

Wat de OSE104 Is — en Waarom het Belangrijk is om het Goed te Krijgen

De Mitsubishi OSE104 is een interne roterende encoder — een positie- en snelheidsfeedbackapparaat dat aan de achterkant van Mitsubishi servomotoren is ingebouwd als een integraal onderdeel van het MELSERVO gesloten-lus servosysteem. Het is geen op zichzelf staande roterende encoder die onafhankelijk kan worden gemonteerd. Het bevindt zich in de motorbehuizing, direct gekoppeld aan de motoras, en communiceert met de Mitsubishi MDS-serie servoversterker via een speciale 4-draads seriële interface.

Wanneer een OSE104 defect raakt — of wanneer vervuiling de optische schijf degradeert tot het punt waarop het feedbacksignaal onbetrouwbaar wordt — stopt de as die hij bedient correct te functioneren. De servoversterker kan de gesloten lus niet handhaven, de CNC geeft encoder- of detectoralarmen, en de productie stopt. Precies begrijpen wat deze encoder is, op welke motoren hij past, en met welke versterker serie hij werkt, is het startpunt om de machine weer in bedrijf te krijgen zonder het verkeerde onderdeel te bestellen.

De OSE-aanduiding identificeert deze encoder als de incrementele variant in Mitsubishi's OSx encoderfamilie. Zijn tegenhanger, de OSA104, heeft dezelfde 100.000 ppr resolutie, maar is een absolute encoder die de positie over meerdere omwentelingen behoudt bij stroomuitval. De OSE104 is incrementeel — hij vereist een referentie-terugkeer (homing) cyclus bij elke inschakeling om de ascoördinaat vast te stellen.

100.000 PPR — Begrijpen van de Resolutiewaarde

De 100.000 pulsen per omwenteling specificatie beschrijft wat de OSE104 rapporteert aan de Mitsubishi MDS servoversterker als de bruikbare encoderresolutie voor het sluiten van de positielus. Het getal dat in de interne hardware van de encoder verschijnt, is feitelijk hoger — de 20-bit optische schijf produceert 1.048.576 tellingen per omwenteling — maar het aandrijfsysteem schaalt dit naar 100.000 ppr als de gerapporteerde werkende resolutie.

Wat betekent 100.000 ppr in de praktijk op een CNC-werktuigas? Op een kogelomloopspindel met een spoed van 5 mm bij directe koppeling, lost 100.000 tellingen per omwenteling elke encoder-telling op tot 50 nanometer lineaire verplaatsing. Voor de verticale bewerkingscentra, CNC-draaibanken en meerassige draaibanken waar de OSE104 veelvuldig wordt aangetroffen — met name Mazak-machines met MELDAS-besturingen — biedt deze resolutie de feedbackkwaliteit die het besturingssysteem nodig heeft om nauwkeurige positionele toleranties te handhaven en de oppervlakteafwerking te leveren die de machine moest produceren.

De OSE104 bevindt zich in de middelste resolutietier van Mitsubishi's encoderfamilie. Daarboven zit de OSE105 op 1.000.000 ppr — tien keer de werkende resolutie, gebruikt waar maximale contourprecisie vereist is. Onder de OSE104 bevinden zich oudere encoder-typen (OHE25K, etc.) die quadrature parallelle interfaces gebruikten in plaats van het seriële protocol. De 100.000 ppr van de OSE104 is de juiste specificatie voor de motor-versterkercombinaties waarvoor hij is ontworpen — noch onvoldoende voor zijn toepassing, noch onderbenut door het besturingssysteem.

De Seriële 5V TTL Interface — Vier Draden, Digitaal Protocol

De OSE104 communiceert via een eigen Mitsubishi serieel protocol over vier 5V TTL-lijnen:

• MR / MRR (Verzoeklijnen, differentiële paar) — de versterker stuurt verzoekpulsen of datacodes naar de encoder om een positiedatransmissie te bevelen
• MD / MDR (Datalijnen, differentiële paar) — de encoder zendt positiedata terug naar de versterker als reactie op het verzoek

Dit is een request-response seriële architectuur: de encoder zendt niet continu positiedata uit. De MDS servoversterker initieert elke data-uitwisseling door een verzoekcode te sturen op de MR/MRR-lijnen, en de encoder reageert met de huidige positiedata op de MD/MDR-lijnen. Het protocol werkt op 5V TTL-signaalniveaus en is niet compatibel met RS-422 of enige andere standaard seriële interface — het is Mitsubishi-eigen.

Een praktisch gevolg van dit ontwerp: de OSE104 zal geen positiedata uitvoeren wanneer deze is ingeschakeld. Het toepassen van 5V voeding op de encoder zonder een aangesloten MDS-versterker die verzoeken stuurt, produceert geen output op de datalijnen. Dit is normaal gedrag — het duidt niet op een defecte encoder. Technici die encoderfouten oplossen zonder de daadwerkelijke machineversterker, moeten hiermee rekening houden: generieke encoder-testers die stroom leveren en zoeken naar A/B/Z-uitvoer werken niet met de OSE104.

Het differentiële paar op zowel de verzoek- als de datalijnen biedt de ruisonderdrukking die geschikt is voor een machine-omgeving — waar stroombekabeling, variabele frequentieaandrijvingen en andere ruisbronnen zich in de nabijheid van de encoderkabelroutering bevinden.

Batterij-Ondersteunde Positiebehoud

Ondanks dat het een incrementele encoder is — die per definitie de positie niet behoudt bij stroomuitval — bevat de OSE104 een batterij-ondersteunde positieteller die de opgetelde telwaarde opslaat wanneer de motor- en stroomvoorziening worden verwijderd.

De batterij die deze teller ondersteunt, bevindt zich meestal in het MELDAS-bedieningspaneel van de machine of in de MDS servoversterkermodule, niet in de encoder zelf. De interne condensatoren van de encoder of de externe batterij behouden de telwaarde tijdens het in- en uitschakelen. Wanneer het CNC-systeem na een normale uitschakeling wordt ingeschakeld, behoudt de batterij-ondersteunde telling de laatst bekende positie — maar het systeem vereist nog steeds een referentie-terugkeer (homing) cyclus om de geverifieerde machinecoördinaat vast te stellen. De batterijback-up vermindert het risico op positieverlies bij korte stroomonderbrekingen, maar maakt de OSE104 niet functioneel gelijk aan de OSA104 absolute encoder voor opstartgedrag.

Batterijconditie is belangrijk: wanneer de MDS-versterker of MELDAS-besturing een batterijalarm geeft dat verband houdt met het encoder-back-upcircuit, vervang de batterij dan onmiddellijk. Volledige ontlading reset de opgeslagen telling, en de as kan zijn referentierelatie verliezen bij de volgende inschakeling.

Compatibele Motoren en Versterkers

De OSE104 is compatibel met de volgende Mitsubishi servomotoren series wanneer geconfigureerd als de motor-eind interne encoder:

Compatibele servomotoren: HA-N series, HA-LF series, en HC series Mitsubishi servomotoren waarbij de motor oorspronkelijk was uitgerust met een OSE104 of OSE104 variant. Veel Mitsubishi servomotoren die zijn gemonteerd in Mazak CNC-werktuigmachines (VMC's, draaibanken, meerassige machines) met MELDAS of Mazatrol besturingen, dragen dit encoder-type.

Compatibele servoversterkers: De OSE104 staat vermeld in de encodercompatibiliteitstabellen voor MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V, en MDS-C1-V serie servoversterkermodules. Het wordt ook ondersteund in de MDS-B Vx4 serie. De drive-firmware identificeert de encoder aan de hand van zijn apparaat-ID, die de versterker leest tijdens de initialisatiesequentie.

Niet compatibel met oudere OHE/OHA puls-encoderversterkers: Motor-eind seriële encoders (OSA/OSE-type) zijn niet uitwisselbaar met de oudere OHE/OHA incrementele puls-encoderinterfaces. Als de machine oorspronkelijk OHE-type parallelle encoders gebruikte, kan de OSE104 niet als directe vervanging worden gebruikt zonder de seriële encoderondersteuning van de versterker te verifiëren.

OSE104 Variant Aanduidingen

Het basisonderdeelnummer OSE104 dekt de standaard montageconfiguratie. Variant-achtervoegsels geven alternatieve montage-arrangementen of omgevingsopties aan:

De S/S1/S2 varianten delen dezelfde printplaat, firmware en encoder-ID als de basis OSE104. Ze communiceren identiek met de MDS-versterker en bieden dezelfde 100.000 ppr resolutie. De verschillen zijn mechanisch — montagegatpatronen op de encoderbehuizing. Bevestig dat de fysieke montageconfiguratie overeenkomt met de encoder-uitsparing van de motor voordat u een specifieke variant bestelt.

Veelvoorkomende Foutmodi — Waarom de OSE104 Faalt

De reparatiegegevens van gekwalificeerde encoder-servicefaciliteiten onthullen een consistent patroon van foutmodi voor de OSE104 die verklaren wat er misgaat en waarom de encoder zich gedraagt zoals hij doet bij falen:

Vervuilde optische schijf. De OSE104 gebruikt een 20-bit optische encoderingsschijf waar licht doorheen gaat om het positie-signaal te produceren. Na verloop van tijd in een machine-omgeving kunnen fijne vervuilingen — koelmists, snijolie-damp, metaalstof — zich op het oppervlak van de schijf afzetten als een dunne, egale coating die niet met het blote oog zichtbaar is, maar de optische straal genoeg verstrooit om de signaalkwaliteit te degraderen. Dit produceert intermitterende positiefouten, servo-vibratie op de as, en uiteindelijk de overbelastings- of detectoralarmcondities die kenmerkend zijn voor optische encodervervuiling. De vervuiling bouwt zich geleidelijk op, daarom kan een getroffen as maandenlang normaal werken voordat de signaalkwaliteit voldoende degradeert om alarmen te veroorzaken.

Defecte condensatoren. Interne condensatoren in het elektronische circuit van de encoder zijn een terugkerend defect — defecte condensatoren verschijnen consequent in reparatiegegevens voor de OSE104 bij meerdere servicefaciliteiten. Condensatorfalen produceert typisch intermitterende communicatiefouten tussen de encoder en de versterker, of volledig verlies van encoderrespons.

Lagerslijtage. Het interne lager van de encoder ondersteunt het as-koppelingsmechanisme. Lagerdegradatie introduceert mechanische onbalans in de rotatie van de optische schijf, wat op zijn beurt periodieke fouten in het positie-signaal veroorzaakt. Defecte lagers op de OSE104 worden in servicegegevens van precisie-zone en andere reparatiefaciliteiten geïdentificeerd als een terugkerende onderhouden foutmodus.

De OSE104 versus OSA104 — Kiezen Tussen Incrementeel en Absoluut

Een vraag die vaak opkomt bij het vervangen van een OSE104 is of te upgraden naar de OSA104 — de absolute encoder variant met dezelfde 100.000 ppr resolutie. De twee encoders gebruiken dezelfde printplaat hardware en communiceren via hetzelfde seriële protocol. Het verschil is dat de OSA104 een echt multi-turn absolute positie register onderhoudt dat geen batterijback-up nodig heeft voor positiebehoud op dezelfde manier als de incrementele OSE104.

In de praktijk, op machines die MELDAS of Mazatrol besturingen draaien, is de upgrade van OSE104 naar OSA104 mechanisch en elektrisch haalbaar — dezelfde fysieke vormfactor, dezelfde seriële interface, dezelfde versterkercompatibiliteit. De CNC herkent het encoder-type via zijn apparaat-ID tijdens het opstarten. Het operationele voordeel is betekenisvol: met de OSA104 wordt de referentie-terugkeer cyclus bij elke inschakeling geëlimineerd. De ascoördinaat wordt behouden na stroomuitval, waardoor de opstarttijd van de machine wordt verkort en de herstel van alarmen wordt vereenvoudigd.

Of de upgrade geschikt is, hangt af van de specifieke machine, CNC-versie en parameterconfiguratie. Op machines die al zijn ingesteld voor referentie-terugkeer werking, is een parameter aanpassing vereist na het installeren van de OSA104. Bevestig dat de encoderparameterinstellingen van de CNC OSA-type absolute encoder werking ondersteunen voordat u de overstap maakt.

Typische Toepassingen

Mazak CNC verticale bewerkingscentra en draaibanken. De OSE104 is een standaard encoder-type voor een breed scala aan Mazak-werktuigmachines die worden bestuurd door Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus, en vergelijkbare MELDAS besturingsgeneraties. Voedingsassen (X, Y, Z) op deze machines hebben vaak OSE104 encoders die vervangen moeten worden wanneer vervuiling of componentfalen hun levensduur beëindigt.

Mitsubishi HA-N en HA-LF servomotor uitgeruste machines. CNC-bewerkingscentra, draaibanken en andere werktuigmachines uitgerust met Mitsubishi HA-N of HA-LF serie servomotoren die werken op MDS-A of MDS-B serie aandrijfsystemen, waarbij de OSE104 de standaard motor-eind encoder specificatie is.

HC serie motor MDS-B/MDS-C1 aandrijfsystemen. Voedings- en positioneringsas toepassingen op machines uitgerust met Mitsubishi HC serie motoren en MDS-B-V of MDS-C1-V servoversterkers, waarbij de OSE104 encoder compatibiliteit is bevestigd in de lijst met ondersteunde encoders van de versterker.

Encoder vervanging tijdens motor revisie. Servomotor reparatiefaciliteiten die de interne encoder op Mitsubishi motoren vervangen als onderdeel van een complete motor revisie — het installeren van een nieuwe of gereviseerde OSE104 als onderdeel van een lager-, wikkelings- en encodervervangingsservice.

FAQ

V1: Wat is het verschil tussen de OSE104 en de OSA104?

Beide werken op 100.000 ppr en gebruiken dezelfde 4-draads seriële interface met MDS serie versterkers. Het fundamentele verschil is positiebehoud: de OSA104 is absoluut — hij behoudt de multi-turn positie bij stroomuitval zonder batterijback-up op dezelfde manier, en de ascoördinaat is direct bekend bij inschakeling zonder homing cyclus. De OSE104 is incrementeel — positie wordt niet absoluut behouden, en een referentie-terugkeer (homing) traverse is vereist bij elke CNC-inschakeling om de machinecoördinaat vast te stellen. Beide passen in dezelfde motorbehuizingen en worden ondersteund door dezelfde MDS versterker serie. De OSA104 elimineert de homing vereiste tegen een iets hogere prijs.

V2: Waarom vertoont een as met een OSE104 encoder trillingen en overbelastingsalarmen?

De meest voorkomende oorzaak is vervuiling van de optische encoderingsschijf — een dunne, egale film van koelmists of oliedampen die zich na verloop van tijd op het oppervlak van de schijf afzet, waardoor de optische straal wordt verstrooid en de signaalkwaliteit wordt aangetast. De servoversterker kan de positielus niet betrouwbaar sluiten op een gecorrumpeerd feedbacksignaal, wat as-trillingen, volgfouten en uiteindelijk overbelastings- of detectoralarmen veroorzaakt. Het reinigen van de schijf met isopropylalcohol op een microvezeldoek herstelt soms de encoder; als de vervuiling de schijf heeft geëtst of als interne condensatoren of lagers ook defect zijn, is vervanging of professionele revisie vereist.

V3: Werkt de OSE104 met de MDS-C1 serie versterkers, of alleen met de oudere MDS-A en MDS-B?

Ja — de OSE104 staat vermeld in de encodercompatibiliteitstabellen van de MDS-C1-V serie als een ondersteunde motor-eind encoder. Het verschijnt ook in de compatibiliteitslijsten voor MDS-A-SVJ, MDS-B-SVJ2 en MDS-B-V serie. Het seriële protocol en de encoder-apparaat-ID zijn consistent over MDS-generaties, waardoor de OSE104 kan werken met zowel de oudere als de nieuwere Mitsubishi MDS aandrijfsystemen zonder aanpassingen.

V4: Wat is het verschil tussen OSE104, OSE104S, OSE104S1 en OSE104S2?

De S, S1 en S2 achtervoegsels geven verschillende mechanische montageconfiguraties aan — specifiek variaties in het montagegatpatroon op de encoderbehuizing. Alle vier de varianten gebruiken dezelfde interne printplaat, dezelfde 20-bit optische schijf, hetzelfde seriële protocol en bieden dezelfde 100.000 ppr gerapporteerde resolutie aan het aandrijfsysteem. Ze zijn functioneel identiek in werking. Kies de variant waarvan de montagegeometrie overeenkomt met de fysieke encoder-uitsparing in de te onderhouden motor.

V5: Kan de OSE104 encoder worden gerepareerd in plaats van volledig te worden vervangen?

Ja — de OSE104 is een goed gevestigde repareerbare encoder. Gekwalificeerde servicefaciliteiten vervangen interne condensatoren (het meest voorkomende componentdefect), lagers en complete optische schijf-assemblages. Vervuiling kan vaak worden aangepakt door reiniging zonder volledige componentvervanging. Het voordeel van professionele reparatie boven volledige vervanging is de kosten — vooral wanneer nieuwe OSE104 voorraad duur kan zijn en de levertijden variabel. De praktische aanpak voor faciliteiten die meerdere machines met dit encoder-type beheren, is om een geteste uitwisselingseenheid op voorraad te houden, zodat de productie onmiddellijk kan worden hervat wanneer er een storing optreedt, en vervolgens de defecte eenheid ter revisie te sturen als de langetermijn aanvullingsstrategie.
