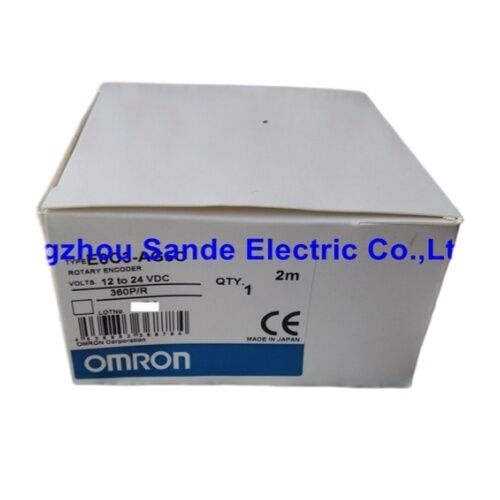

Omron E6C3-AG5C 360P/R Rotary Encoder

Absolute 9-bit grijze code IP65 50 mm behuizing 1224 VDC

Positie zonder raden

De meeste positiesensoren vertellen je hoe ver iets is verplaatst.isDit onderscheid is van groot belang op een productielijn, waar het herstellen van de routines tijd kost en onverwachte drift onderdelen kost.

De OMRON E6C3-AG5C 360P/R is een robuuste absolute roterende encoder gebouwd rond dat principe.het levert ondubbelzinnige hoekpositiegegevens over de volledige 360°-rotatie ̇ geen tellingspulsen vanaf een referentiepunt, geen initialisatiesequentie vereist na het herstellen van de stroom.

Technische specificaties

Gebouwd sterk genoeg voor de winkelvloer

De E6C3-serie verdiende het label "robuust" van de materialen.die bestand is tegen de milde corrosieve blootstelling die gebruikelijk is in voedselverwerkende en chemische omgevingenGesloten lagers en een IP65-classificatie betekenen dat waterstralen en deeltjes in de lucht onder normale bedrijfsomstandigheden geen probleem zijn.

Deze codeerder werkt bij temperaturen van -10°C tot +70°C en bestrijkt het bereik van koude magazijnomgevingen tot warme procesgebieden zonder thermische compensatie.Het bereik strekt zich nog verder uit.: -25°C tot +85°C, wat van belang is wanneer eenheden tussen de inzetcycli tijd doorbrengen op ongewarmde planken.

Waarom Gray Code en waarom het hier van belang is

Standaard binaire output heeft een bekende zwakte: op bepaalde overgangspunten veranderen meerdere bits tegelijkertijd,die een venster creëert, hoe kort het ook mag zijn, waar de uitgang een onjuiste tussenwaarde kan aflezenDe grijze code elimineert dit door te zorgen dat er bij elke overgang slechts één enkele bit verandert.

Of je nu een roterende cam volgt, een transporter of een wijzerplaat.De Gray-code van de E6C3-AG5C verwijdert de categorie positiefouten die worden veroorzaakt door bit-overgangstiming.Het is geen kleine verfijning, het is een fundamenteel betrouwbaarheidsvoordeel in toepassingen met hoge cycli.

Waar deze encoder wordt ingezet

De E6C3-AG5C past vanzelf in elke toepassing die betrouwbare hoekpositie feedback nodig heeft zonder afhankelijk te zijn van een aansteken referentie routine.

• met een vermogen van niet meer dan 50 W- werkt rechtstreeks met OMRON's H8PS Cam Positioner voor een zeer nauwkeurige tijdregeling van geautomatiseerde machines
• Verpakkings- en etiketteringslijnen Registratie en indexering op hoekbasis
• Vervoersystemen- het volgen van de productpositie langs de geïndekseerde riemen
• met een breedte van niet meer dan 50 mm- absolute positiebewaking over 360°
• Machines en toestellen voor het drukken- fase synchronisatie en registratie
• Algemene PLC-gebaseerde bewegingsbedieningDe NPN open collectie-uitgang is rechtstreeks verbonden met de meeste standaard PLC-invoermodules.

NPN Open Collector Output Wiring Practicalities

De open NPN-collectorconfiguratie betekent dat de uitgangen van de encoder bij actieve werking aan de grond worden getrokken, waarbij de belasting is verbonden tussen de uitgang en de positieve voedingsrail.Dit is het meest compatibele uitgangstype voor OMRON PLC's, Mitsubishi, Siemens S7 digitale invoerkaarten, en de meeste andere industriële controllers die werken in het bereik van 1224 VDC.dus er zijn geen extra componenten nodig in de meeste standaard bedradingssystemen.

Vaak gestelde vragen

V1: Behoudt de E6C3-AG5C na stroomverlies zijn positie?

Ja, dat is het belangrijkste voordeel van een absolute encoder.de E6C3-AG5C geeft voor elke ashoek een unieke positiecodeZet hem weer aan en de positie is onmiddellijk beschikbaar.

V2: Wat is het verschil tussen de E6C3-AG5C en de E6C3-AG5C-C?

Het achtervoegsel "-C" duidt op een vooraf bedrade aansluiting in plaats van blote vliegende leidingen.De keuze hangt af van uw panel bedrading voorkeur en of een koppeling connector is al in gebruik op de machine.

V3: Kan deze encoder rechtstreeks worden aangesloten op een standaard PLC-digitale ingang?

In de meeste gevallen ja. De NPN open collectie-uitgang is compatibel met de sourcing (PNP-type) digitale ingangen die gebruikelijk zijn op OMRON, Siemens en Mitsubishi PLC's.Controleer altijd of het inslagspanningsbereik van uw PLC overeenkomt met de voedingsspanning van de encoder en dat de ingangsimpedantie past bij de nominale uitgangsstroom van 35 mA.

V4: Wat gebeurt er als de as snelheid meer dan 5000 RPM is?

Bij het werken boven de nominale maximumsnelheid lopen problemen met de signaalintegrititeit en versnelde slijtage van de lagers.000 RPM met 360 P/R, is de uitgangsfrequentie al 30 kHz, waardoor de mechanische snelheidsbeperking de bindende beperking is in plaats van de elektrische voor deze resolutie.

V5: Is de E6C3-AG5C geschikt voor natte of wasomgevingen?

IP65 beschermt tegen lage-druk waterstralen vanuit elke richting, die de meeste spat- en indirecte wasblootstelling bestrijkt.Voor voedselverwerkings- of drankenomgevingen met agressieve reinigingsroutines, controleer of de reinigingsdruk en de chemische stoffen binnen de IP65-parameters liggen vóór installatie.
