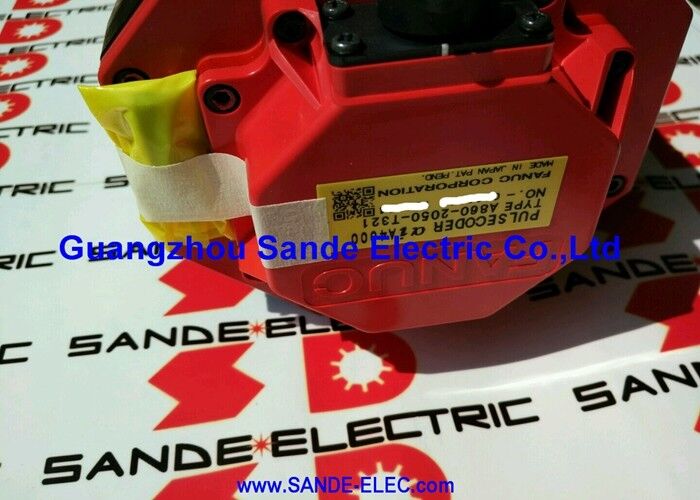

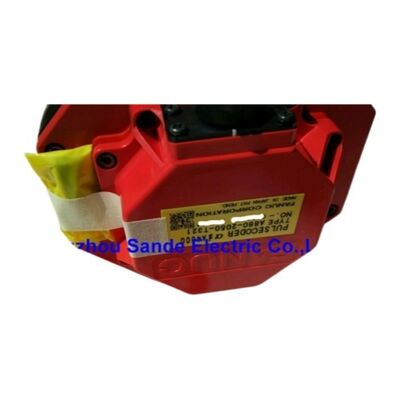

FANUC Pulsencoder Fanuc Encoder A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 ∙ Incremental Pulse Coder ∙ 3000P, CNC Servo Motor Encoder, vervangen door A290-0561-V568

Overzicht

DeFanuc A860-0310-T023is a 3000P incremental pulse coder from Fanuc's A860-0310 encoder family — a generation of compact incremental encoders used on Fanuc AC servo motors from the S-series and early alpha motor generations.

Bij 3000 pulsen per omwenteling levert deze encoder een incrementele vierkantingsfeedback aan de CNC-servoversterker, die de pulslijn verwerkt om de motorpositie, snelheid en richting te berekenen.

Fanuc heeft de A860-0310-T023 officieel stopgezet en de A290-0561-V568 als vervanger aangewezen.

Deze opvolging is een standaard Fanuc-praktijk voor het beheer van veroudering van encoders: het voorvoegsel A290 geeft een andere mechanische en elektrische vormfactor aan die dezelfde functionele rol speelt,verpakken voor de motorgeneratie die het ondersteunt.

Bij het verkrijgen van vervangende encoders voor machines die oorspronkelijk de A860-0310-T023 droegen, confirming that the A290-0561-V568 mechanically and electrically fits the specific motor in the machine is the critical first step — the Fanuc motor documentation lists the encoder suffix that corresponds to each motor variant, en dit moet worden geverifieerd in plaats van verondersteld.

De 3000P-resolutie plaatst deze encoder in een specifieke historische context binnen de Fanuc-encoderlijn.

Vroege Fanuc wisselstroom servomotoren gebruikten inkrementele pulscoders variërend van 2000P tot 3000P hoe hoger de pulsgetal, hoe fijner de snelheid en positie meting.

De 3000P-klasse behoorde tot de preciezere opties die beschikbaar waren in de tijd dat deze motoren werden geproduceerd.

Voor machines waarbij deze motoren in gebruik blijven,Het behoud van een aanbod van werkende 3000P-encoders is een praktische onderhoudsnood omdat de motoren zelf vaak in een uitstekende mechanische staat zijn..

Aangezien de A860-0310-T023 een incrementaal type is, bewaart hij geen absolute positie-informatie tussen de krachtcycli.de CNC moet een referentieretochtcyclus uitvoeren de as beweegt naar zijn vaste hardware referentiepunt, wordt het encoder-pulsmoment opnieuw ingesteld op het referentiedatapunt en vanaf dat punt volgt de CNC de cumulatieve positie.

Dit is een fundamenteel kenmerk van alle incrementele encoders en wordt verwacht op machines die met deze encodergeneratie zijn uitgerust.

Belangrijkste specificaties

Inkrementele versus absolute Operationeel effect

Het onderscheid tussen inkrementele en absolute coders is van groot belang in productie-instellingen.

Een inkrementele encoder zoals de A860-0310-T023 is inherent staatloos bij het opstarten: het weet hoe ver de motor is gedraaid sinds de laatste referentiepuls,maar het heeft geen opgeslagen referentie voor absolute machinepositie.

De terugkeercyclus bij opstarten lost dit op door de as te verplaatsen naar een bekende fysieke referentieschakelaar en het positie-datum van dat vaste punt te herstellen.

Op machines waar deze encodergeneratie nog in gebruik is, zijn operators en onderhoudsingenieurs bekend met de referentieretocht als een routine-opstartstap.

De beperking wordt alleen aanzienlijk in toepassingen waarbij het vermogen midden in de cyclus verloren gaat waardoor de as in een onbekende positie blijft – een overweging die meer relevant is voor absolute encoderinstallaties.

Voor de typische toepassingen van de werktuigmachines die deze motoren dienen, is de incrementele terugkoppeling functioneel adequaat wanneer de referentierugkeerroutine consequent wordt gevolgd.

De A290-0561-V568 pad

De officiële opvolging van Fanuc van A860-0310-T023 naar A290-0561-V568 betekent dat nieuwe coders van geautoriseerde kanalen in de A290-vorm zullen zijn.

Om de compatibiliteit te bevestigen, moeten drie zaken worden gecontroleerd: ten eerste, of de A290-0561-V568 fysiek op de betreffende motor is gemonteerd (de mechanische adapter, de askoppeling, deen bevestigingsmethode moeten overeenkomen)Ten tweede, dat de signaalinterface van de A290-0561-V568 zonder wijziging aansluit op de bestaande versterker en feedbackkabel van de machine.dat de servo-parameters van de CNC zijn ingesteld op de juiste manier voor de pulsmengte en het signaalformaat van de vervangende encoder.

Wanneer de A290-0561-V568 niet direct fysiek geschikt is, is het alternatief om overtollige A860-0310-T023-eenheden te kopen bij gerenommeerde aftermarketkanalen.met dien verstande dat deze tweedehands zijn en onder belasting moeten worden getest voordat ze aan de productieplicht worden onderworpen.

Veelgestelde vragen

V1: Waarom werd de A860-0310-T023 stopgezet, en is de A290-0561-V568 een echt equivalent?

Fanuc rationaliseert regelmatig haar productassortiment van encoders om het aantal onderdelen met verschillende nummers in de productie te verminderen.Het stopzetten van de productie betekent meestal dat de productie van het gereedschap voor de specifieke variant is gestopt.Niet dat de technologie is mislukt.

De A290-0561-V568 is de gepubliceerde vervanger van Fanuc, wat aangeeft dat Fanuc het functioneel gelijkwaardig acht voor de motortoepassingen die de T023 bediende."Equivalent" in deze context betekent dat het dezelfde 3000P-resolutie en signaalformaat biedt ∙ de mechanische installatie kan verschillenDaarom is het nog steeds van essentieel belang om te bevestigen of de motor geschikt is.

V2: Wat is de terugkeerprocedure van de referentie die vereist is na het opstarten van een machine met deze inkrementele encoder?

Op een typische Fanuc-gecontroleerde werktuigmachine met incrementele encoders,de referentieretocht (ook zero-return of machine-zero genoemd) vereist dat de bediener de referentiemodus op de CNC selecteert en de asbeweging in de referentieretochtrichting opstart.

De as beweegt zich met een ingestelde voedingssnelheid totdat deze contact maakt met de referentieschakelaar, en kruipt dan langzaam tot de Z-impuls van de encoder (één impuls per omwentelingsindex) wordt geactiveerd,op welk punt de CNC de aspositie-referentie sluit.

De positie van de as wordt vervolgens weergegeven met de coördinaten van de machine en de normale CNC-operatie kan worden voortgezet.Deze procedure moet worden herhaald voor elke as met een inkrementele encoder na elke machinaire krachtcyclus..

V3: Wat zijn de symptomen van een mislukte encoder A860-0310-T023 in gebruik?

Een degraderende inkrementele encoder produceert doorgaans intermitterende positieafwijkingen. De CNC kan servo-alarmen genereren (SV400-serie op Fanuc-CNC's), positieafwijkingsfouten,of onregelmatige asbeweging tijdens het werken met lage snelheden.

Een kenmerkend symptoom is een as die bij sommige snelheden correct is gepositioneerd, maar bij andere alarmen produceert, wat de afname van de signaalkwaliteit van de encoder bij specifieke pulsfrequenties weerspiegelt.

Verloren encoder-tellingen veroorzaken aspositieverschuiving: de machine snijdt een licht verkeerde afmeting zonder alarm als de verschuiving binnen de volgende fouttolerantie ligt.Lagerkleding in de encoder veroorzaakt lawaai in de kwadrature signalen waarneembaar door oscilloscoop.

Deze symptomen moeten leiden tot onmiddellijke inspectie van de encoder en verwijdering van de motor voor testen.

V4: Kan deze 3000P-encoder rechtstreeks worden vervangen door een hogere-resolutie incrementele encoder van een ander onderdeelnummer?

Niet zonder servo-parameter aanpassing op de CNC.De asparameter van de CNC voor de resolutie van de encoder (meestal uitgedrukt als pulsen per omwenteling of de CMR/DMR-versnellingsverhouding) moet worden ingesteld op het aantal pulsen van de daadwerkelijk geïnstalleerde encoder..

Het monteren van een 2500P-encoder in plaats van een 3000P verandert de positieberekening van de servo-lus zonder parametercorrectie, resulteert er in aspositiefouten en snelheidslusinstabiliteit.

Indien een andere resolutie-encoder mechanisch is geïnstalleerd, moeten de overeenkomstige CNC-parameters worden bijgewerkt voordat de machine weer in productie wordt genomen.

V5: Hoe moet overtollig A860-0310-T023-eenheden worden beoordeeld voordat ze worden geïnstalleerd?

Test de encoder op zijn minst elektrisch met een speciale encoder tester of een oscilloscoop: bevestig dat de A-, B- en Z-fasen pulslijnen schoon zijn zonder geluidspieken,controleert of alle signaalniveaus binnen de specificatie liggen, en draaien de encoder door middel van verschillende omwentelingen om de nauwkeurigheid van de puls telling te controleren.

Controleer het asdicht en de aansluiting op beschadiging of het binnendringen van verontreiniging en controleer het lager op ruwheid of spel door de as met de hand te draaien.

An encoder that passes static electrical testing should then be installed and monitored during the first reference return cycle and the first production run — position errors that emerge under thermal or load conditions will show up in this initial validation period.
