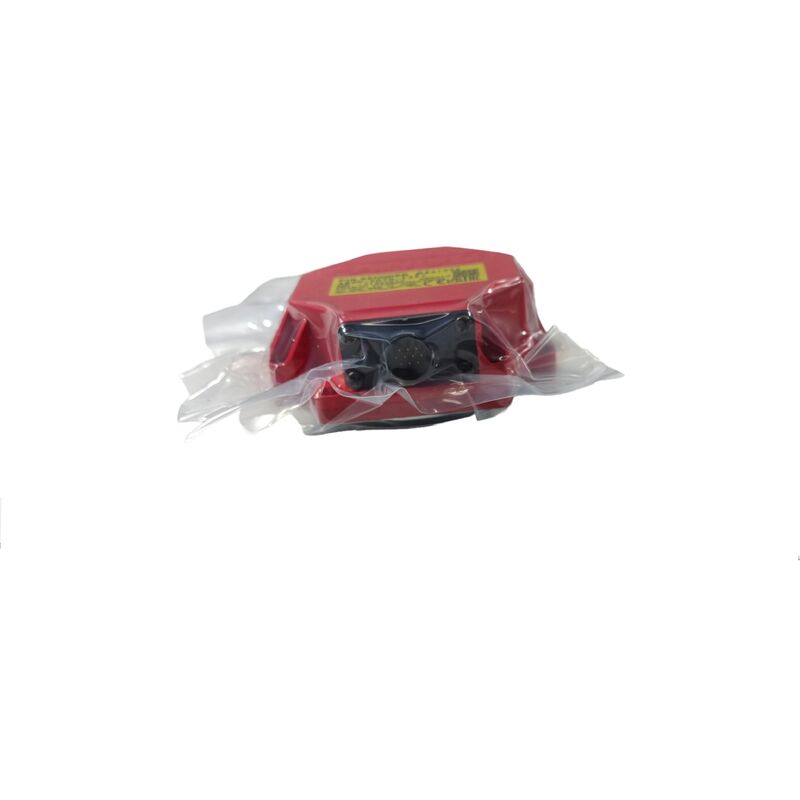

FANUC A860-2120-T511 Spindelmotorcodeerder Alpha i BZi Sensor voor FANUC AC Spindelsystemen

Wanneer een CNC-spoel zich niet oriënteert, stijf tikken slechte draden produceert of de bediening een alarm van de spindelsensor afstuurt, is het probleem vaak te wijten aan één onderdeel: de spindelmotorencoder.FANUC A860-2120-T511is the factory-matched feedback sensor for FANUC's Alpha i series AC spindle motors — a magnetic gear-tooth sensor that gives the spindle amplifier the continuous speed and position data it needs to run orientation, C-as, en synchroniseerde voedingscycli met vertrouwen.

Wat deze encoder eigenlijk is

De A860-2120-T511 is van FANUC.Alpha i BZi (BZ) sensorfamilie- een lijn magnetische sensoren die speciaal zijn ontworpen voor AC-spindelmotorfeedback in het FANUC CNC-ecosysteem.de BZi-sensor leest de tanden van een precisieversnellingsring die is gemonteerd op de spindelmotoras, het genereren van een hoogfrequente signaal dat de spindeldrive omzet in snelheids- en hoekpositiegegevens.

Deze benadering van magnetische detectie geeft de BZi-sensor een praktische voorsprong in de ruwe omgeving van een spindelmotor: het wordt niet beïnvloed door olieblus, metaalstof,of de trillingen en thermische cyclus die kenmerkend zijn voor industriële spindeltoepassingen die op aanhoudende hoge RPM draaien.

Technische specificaties

De BZi-sensorarchitectuur Magnetische tanddetectie

De BZi-sensortechnologie van FANUC werkt volgens een eenvoudig maar betrouwbaar principe.bevestigd aan de motorcarrosserie, detecteert de doorgang van elke tand magnetisch en genereert pulsen die proportioneel zijn aan de as snelheid en hoekpositie.

De detectiegat is relatief tolerant voor verontreiniging in vergelijking met optische detectie, maar de detectie is ook zeer efficiënt.en het magnetisch veld wordt niet verstoord door de koelmiddelspray, oliedamp, en zwerven die onvermijdelijk hun weg vinden in hoge snelheid spindel omgevingen. FANUC's technical guidance for the BZi series specifically warns against magnetic dust accumulating on the gear teeth — and recommends periodic air blowing during maintenance — which confirms just how close to the cutting environment these sensors operate.

Wat spindelfeedback mogelijk maakt

De A860-2120-T511 draait niet alleen op de achtergrond. Elke hoge waarde spindle functie op een FANUC-gecontroleerde machine is afhankelijk van nauwkeurige, lage latentie spindle feedback:

Georiënteerde spindelDe spindel wordt op een precieze hoek geplaatst om gereedschap te veranderen, de boorkop aan te passen of onderdelen te laden.

Rigid TappingDe controller berekent de draadpijl door de spindelencoderpulsen met de servo-positie te correleren.Een sensorfout veroorzaakt een verkeerde draad of kapotte kraan..

C-aspositie Positiefeedback van de BZi-sensor stelt de spindeldrive in staat om de hoekpositie te behouden onder snijbelasting ∙ een vereiste voor off-center boren en contour frezen.

Synchronisatie van draad- en voedingsmateriaal¢ Op draaibaren worden de gegevens van de spindel snelheid rechtstreeks in de berekening van de draaicurse G32/G76 ingevoerd.Spindle sensor degradatie typisch verschijnt eerst als onregelmatige draad pitch voordat het vordert tot regelrechte fouten.

Alpha i BZi-sensorfamilie: de A860-2120 serie

De A860-2120-serie omvat meerdere connector- en kabelvarianten van de Alpha i BZi-sensorassemblage.

• V-serie(bijv. A860-2120-V004, A860-2120-V005)
• T-serie(bijv. A860-2120-T401, A860-2120-T511)

DeT511De variant is voorzien van een vooraf geïnstalleerde kabel en stekker, klaar voor directe montage en aansluiting op de spindelmotor en versterker zonder extra montage.Voor onderhoudsteams die een kapotte sensor vervangen, bespaart dit aanzienlijke installatietijd in vergelijking met het herbouwen van een aansluiting in het veld.

CNC-machines waar deze codeerder voorkomt

FANUC Alpha i spindelmotoren met de A860-2120 BZi-sensorfamilie zijn geïnstalleerd op een breed stuk CNC-apparatuur dat in de jaren 2000 tot heden is geproduceerd:

CNC-bewerkingscentra- horizontale en verticale bewerkingscentra van Mazak, Makino, DMG Mori, Okuma, Doosan en andere bouwbedrijven met FANUC 0i, 16i, 18i of 30i

CNC-draaiblokken en draaicentrums- twee-assige en meerassige draaicentrums waarbij de terugkoppeling van de spindel snelheid de draaicykels en de oppervlakteafwerking van het onderdeel bepaalt

Centers voor het draaien van molens multitaskingmachines waarvoor de spindelpositie van de C-as en de synchronisatie met het aangedreven gereedschap vereist zijn

Speciale bewerkingslijnen- Spindelkoppen voor overbrengingslijnen en specialtoolmachines met FANUC-spindel aandrijvingen in de SPM-serie

Installatie van sensoren ∙ Wat er toe doet

De BZi-sensor vereist een nauwkeurige instelling van de luchtkloof tussen de sensorkop en de tandwielen van de versnellingsring.Te smal en fysiek contact tijdens thermische uitbreiding of trillingen kan de sensor beschadigen.

De installatieprocedure van FANUC houdt in dat de sensor met behulp van het diagnostisch scherm van de versterker wordt gecentreerd terwijl de spindel langzaam wordt gedraaid, en dat de montage wordt afgesloten zodra het signaal stabiel is.Deze middelste stap isverplicht na elke vervanging van de sensorEn daarom is de vooraf bedrade kabel van de T511-variant nuttig, omdat het één variabele uit het installatieproces elimineert.

Veelgestelde vragen

V1: Welke functie vervult de A860-2120-T511 op een FANUC CNC-machine?

Het is de positie- en snelheidsfeedbacksensor van de spindelmotor, die de doorgang van tandwielen op de motoras detecteert en deze gegevens naar de FANUC-spindelversterker stuurt.die het gebruikt voor de snelheidsregeling van de spindel, oriëntatie, rigide tap synchronisatie en C-as positioneringsfuncties.

V2: Welke FANUC-spindelversterkers en CNC-besturing zijn compatibel met deze sensor?

De A860-2120-T511 is ontworpen voorFANUC Alpha i-serie wisselstroomspindelmotorenHet is compatibel met CNC-systemen in deFANUC 0i, 16i, 18i, 21i, 30i, 31i en 32iAltijd vergelijken met de motor naamplaat en versterker documentatie voor het bestellen.

V3: Moet de sensor na vervanging worden gekalibreerd of aangepast?

Na de installatie van de A860-2120-T511,Centrerende procedure vereistom de juiste luchtkloof tussen de sensorkop en de versnellingsring in te stellen, met behulp van het diagnostische scherm van de spindelversterker, terwijl de spindel bij lage snelheid wordt gedraaid.Het overslaan van deze stap leidt tot detectiefouten en spindel alarmen.

V4: Wat veroorzaakt dat deze sensor uitvalt, en wat zijn de waarschuwingssignalen?

Veel voorkomende oorzaken zijn slijtage van de motor waardoor de as overmatig uitvalt, verontreiniging van de tandwielring met magnetische zwerven, kabelbeschadiging door warmte of koelmiddel en corrosie van de connectoren.Waarschuwingssignalen omvatten intermitterende storingen in de oriëntatie van de spindel, inconsistente stijve kraandiepte, spindelsensor alarmen (SV of SP alarmcodes op FANUC-systemen) en onstabiele spindel snelheid bij lage RPM.

V5: Wat is het verschil tussen de T-suffix- en V-suffix-varianten van de A860-2120-serie?

Beide zijn Alpha i BZi sensoren voor dezelfde motoren.V-suffixDe sensoren van de A860-2120-V004, V005 en A860-2120-V005 zijn meestal zonder bevestigingsring of met alternatieve kabelconfiguraties.T-suffixde varianten (bijv. A860-2120-T511) bevatten een geïntegreerde kabel en aansluiting, klaar voor directe aansluiting.Bevestig de vereiste variant tegen het bestaande deelnummer van de sensor van de motor voordat u koopt.
