Fanuc A860-0316-T101 | Hoge-resolutie incrementele pulscoder — 10.000P, rode plastic dop, late S-serie AC servomotoren, CNC digitaal servo

Overzicht

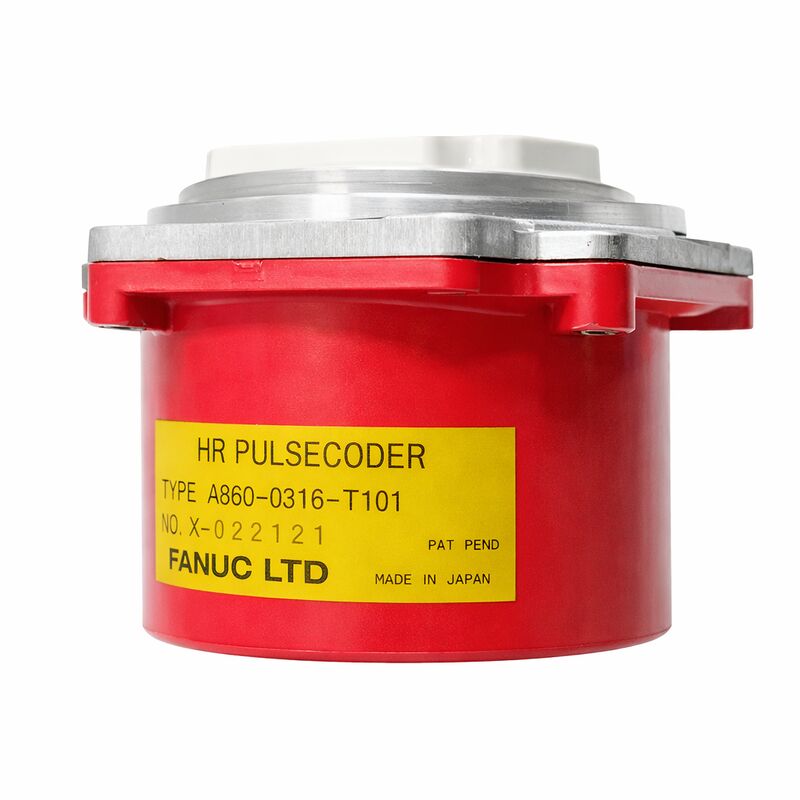

De Fanuc A860-0316-T101 is de hoge-resolutie (HR) incrementele pulscoder die is gemonteerd op de late generatie Fanuc S-serie AC servomotoren.

Met 10.000 pulsen per omwenteling levert deze meer dan drie keer de ruwe resolutie van de 3.000P incrementele encoders die op eerdere S-serie motoren werden gebruikt, waardoor het het meest capabele incrementele feedbackapparaat is in het tijdperk van de S-serie motoren, voordat de seriële A en seriële C absolute encoders de standaard werden voor latere motorvarianten.

De HR-aanduiding — die ook voorkomt op de gerelateerde A860-0316-T201 — identificeerde deze encoders specifiek als een resolutie-upgrade ten opzichte van de standaard S-serie incrementele coders.

Toen Fanuc in de late S-serie generatie motoren met hogere snelheid of hogere precisie-eisen monteerde, was de 3000P encoderresolutie niet langer adequaat voor de kwaliteit van de servoloop bij de nominale bedrijfssnelheid van de motor.

De 10.000P encoder genereert bij 3000 omw/min 500.000 randtellingen per seconde (met 4x kwadratuurdecodering), vergeleken met 150.000 voor een 3000P encoder onder dezelfde omstandigheden — de verbetering in de kwaliteit van de snelheidsestimatie is direct evenredig.

De behuizing met de rode plastic dop is het kenmerk van de gehele S-serie encodergeneratie, waardoor de A860-0316-T101 duidelijk in dezelfde familie thuishoort als de seriële A en seriële C encoders uit hetzelfde tijdperk.

In tegenstelling tot die absolute seriële encoders is de T101 echter een incrementeel type — deze produceert A/B kwadratuurpulsen en een Z-indexpuls naarmate de motoras draait, zonder enige positiegeheugen tussen stroomcycli.

Elke machine-opstart vereist een referentie-terugkeercyclus om het as-nulpunt opnieuw in te stellen.

Dit is verwacht gedrag voor machines die zijn uitgerust met deze encoder en is een normaal onderdeel van de opstartsequentie.

De levering van de A860-0316-T101 volgt het patroon dat gebruikelijk is voor alle late S-serie encoders: deze wordt niet afzonderlijk van motoren verkocht als een standaard catalogusartikel, en de beschikbaarheid bij een specifieke specialistische leverancier hangt volledig af van het aantal werkende S-serie motoren met T101 encoders dat via hun reparatiestroom is binnengekomen.

Het handhaven van toegang tot een betrouwbare uitwisselingsleverancier is de meest praktische strategie voor reserveonderdelen voor faciliteiten die machines met deze encoder exploiteren.

Belangrijkste specificaties

10.000P versus eerdere S-serie encoders — Resolutie in context

De progressie door Fanuc's S-serie incrementele encoders volgde de motorspecificaties. Vroege S-serie motoren gebruikten 2000P en 2500P pulscoders; standaardmotoren gingen over op 3000P; de late generatie van snellere en nauwkeurigere motoren stapte over op 10.000P met de A860-0316-T101.

Deze 10.000P specificatie plaatste Fanuc's S-serie HR encoder op een resolutieniveau dat vergelijkbaar was met wat veel andere servomotorfabrikanten specificeerden voor hun premium precisie servolijnen uit hetzelfde tijdperk.

De Z-indexpuls (één per omwenteling) die de A- en B-kwadratuurkanalen vergezelt, dient als referentiemarkering voor de referentie-terugkeercyclus van de CNC.

De CNC stuurt de as naar de hardware referentiewissel met een ingestelde voedingssnelheid, vertraagt wanneer de wissel wordt geactiveerd, en kruipt dan langzaam totdat de eerste Z-puls wordt gedetecteerd na het activeren van de wissel.

De positie van de Z-puls ten opzichte van de referentiewissel is mechanisch vastgelegd door de schijf en montage van de encoder, zodat de referentie-terugkeer altijd op dezelfde absolute machinepositie landt — herhaalbaar binnen één encoder-telling van de Z-puls positie.

Leveringsbeperkingen en praktisch onderdelenbeheer

Het feit dat de A860-0316-T101 niet afzonderlijk van de motor wordt verkocht als een Fanuc catalogusartikel, is een belangrijke operationele overweging.

Het betekent dat het primaire leveringskanaal motoruitwisseling is: een specialist reviseert een motor, vervangt de encoder, en de resulterende overschot- of uitwisselingsencoder wordt beschikbaar.

Deze toeleveringsketen is minder voorspelbaar dan standaard op voorraad zijnde onderdelen, en er is geen standaard 'nieuw in doos' inkooppad vanuit Fanuc's geautoriseerde distributienetwerk.

Faciliteiten die machines met T101 encoders beheren, hebben twee praktische opties: een geteste reserve-encoder onderhouden die via uitwisselingskanalen is verkregen, of een betrouwbare motoronderhoudsprovider identificeren die T101-compatibele motoren of encoders als onderdeel van hun reguliere reparatievoorraad heeft en snel kan reageren op een machine-uitval.

Veelgestelde vragen

V1: Hoe beïnvloedt de 10.000P incrementele encoder de servo-parameterinstellingen van de CNC in vergelijking met een 3000P encoder?

De servo-parameters van de CNC omvatten instellingen voor de encoderresolutie (doorgaans uitgedrukt als pulsen per omwenteling of als een overbrengingsverhoudingsparameter die encoder-tellingen relateert aan machineverplaatsing).

Als een 3000P motor wordt vervangen door een 10.000P motor, of vice versa, moeten de CMR- en DMR-servo-parameters worden bijgewerkt om de puls-telling van de nieuwe encoder weer te geven. Onjuiste servo-parameters met de verkeerde encoder veroorzaken instabiliteit van de snelheidslus, overschrijding of as-alarmcondities bij de eerste bevolen beweging.

Werk altijd de servo-parameters bij om overeen te komen met de geïnstalleerde encoder voordat u met de productie begint.

V2: Kan de A860-0316-T101 worden vervangen door een absoluut encoder-type?

Niet direct. De versterker en de CNC moeten worden geconfigureerd voor het specifieke feedbacktype — absolute seriële encoders (Serieel A, Serieel C) vereisen een digitale servoversterker met de bijbehorende seriële encoderinterface, en de CNC moet in staat zijn om absolute encodergegevens te verwerken.

De S-serie HR incrementele encoder werkt met de analoge of vroege digitale servoversterkersystemen die compatibel zijn met de late S-serie motoren.

Het monteren van een absolute encoder waar een incrementeel type was gespecificeerd, vereist zowel verificatie van fysieke compatibiliteit als wijzigingen in de parameterconfiguratie, en in sommige gevallen een andere versterkerinterfacekaart.

Dit is een motor-retrofitproject in plaats van een eenvoudige encoder-wissel.

V3: Wat is de diagnostische procedure wanneer de machine grillige snelheids- of positiefouten vertoont op een as met deze encoder?

Begin met het controleren van de encoder-feedbackkabel op beschadigingen, met focus op gebieden die onderhevig zijn aan beweging (kabelgoten, bochten nabij kabeldoorvoeren). Inspecteer beide connector-uiteinden op schone, volledig geplaatste contacten.

Sluit een oscilloscoop aan op de A- en B-encoderuitgangen en draai de motoras langzaam met de hand — een schone vierkante golf met 90°-faseverschuiving op beide kanalen zonder uitval of amplitudevariaties duidt op een gezonde encoder en kabel.

Grillige signalen wijzen op kabelbeschadiging, connector-intermittentie, of een verslechterende optische schijf in de encoder.

Als de kabel en connector schoon zijn, maar de oscilloscoop signaalkwaliteitsproblemen vertoont tijdens het draaien, moet de encoder worden vervangen.

V4: De encoder zit in een rode plastic dop — hoe wordt de dop verwijderd en de encoder toegankelijk gemaakt voor vervanging?

De rode plastic dop klikt of schroeft op de achterkant van het motorframe, en omsluit de encoder-assemblage en kabelingang. Verwijdering vereist doorgaans het losmaken van de bevestigingsmiddelen of clips van de dop (exact ontwerp varieert per motormodel) en vervolgens voorzichtig de encoder-schijf-assemblage scheiden van de motoras-koppeling.

De koppelingsmethode varieert — sommigen gebruiken een Oldham-koppeling die kleine as-misalignering tolereert; anderen gebruiken een directe spie- of spiebaanverbinding.

Raadpleeg de onderhoudsdocumentatie van de motor voor de specifieke demontagesequentie, met name de sequentie voor het verwijderen van de encoder van de as-koppeling zonder de schijf te beschadigen.

Het forceren van de dop of het encoderlichaam zonder de juiste verwijderingssequentie te volgen, riskeert het barsten van de optische schijf, wat een onomkeerbare fout is.

V5: Is de A860-0316-T101 compatibel met dezelfde versterkers als de A860-0346-T101 (Serieel A encoder)?

Nee. De T101 is een incrementele encoder; de A860-0346-T101 is een Serieel A absolute encoder.

Deze twee encoder-typen communiceren met de servoversterker via fundamenteel verschillende interfaces — de incrementele encoder gebruikt discrete A/B/Z differentiële signaallijnen, terwijl de Serieel A encoder een propriëtair high-speed serieel protocol gebruikt.

Een servoversterker die is ontworpen voor een Serieel A encoder kan de incrementele A/B/Z signalen van de T101 niet direct accepteren, en vice versa.

Motor- en encodergeneraties zijn bijpassende sets; bevestig altijd dat het volledige systeem — motor, encoder, versterker en CNC — uit compatibele generaties komt voordat u reserveonderdelen bestelt.
