Fanuc A860-0346-T001 | Seriële Puls Coder A — Niet-Alpha, D-Sub Connector, 40.000P Absoluut, Rode Dop, Fanuc AC S-Serie Servomotoren

Overzicht

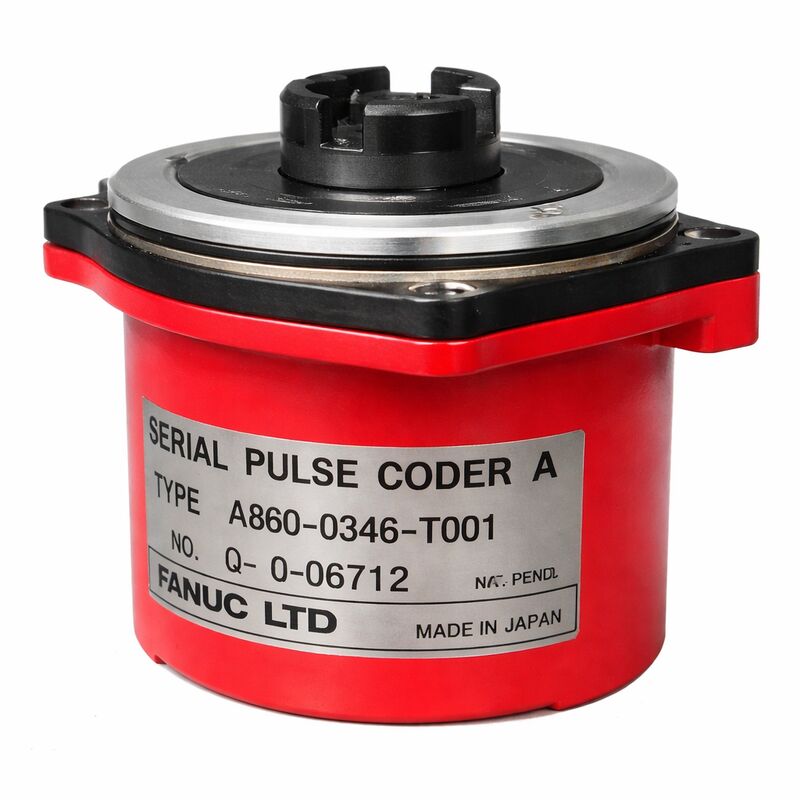

De Fanuc A860-0346-T001 is de vroegste en meest fundamentele variant in de A860-0346 Seriële Puls Coder A familie — de T001-suffix die de basisversie binnen de serie aangeeft.

Het heeft dezelfde rode plastic dopbehuizing, 40.000 ppr absolute Seriële A feedbackarchitectuur en motor-gemonteerde vormfactor die alle leden van het A860-0346 encoderbereik kenmerken, maar onderscheidt zich door zijn D-Sub connectorconfiguratie op het kabelaansluitpunt.

Deze D-Sub interface weerspiegelt de connectorstandaard van de werktuigmachines en bedradingsinstallaties waarvoor deze variant is gespecificeerd.

De aanduiding "Niet-Alpha" in de documentatie van Fanuc voor deze encoder is belangrijke context. Het onderscheidt de gehele A860-0346 familie van de latere alpha, alpha i en beta serie encoderlijnen.

Niet-Alpha betekent dat deze encoder behoort tot de pre-alpha generatie — de S-serie AC servomotoren die voorafgingen aan de introductie van het alpha servomotorbereik.

Voor onderhoudstechnici die een machine met S-serie motoren en deze encoder tegenkomen, is dat "Niet-Alpha" label de systeemgeneratie-identifier: het vertelt u welke versterkers, CNC-besturingen en serviceprocedures van toepassing zijn, en welke moderne alpha- of beta-serie encoders incompatibel zijn met deze installatie.

De productserieaanduiding A860-0346 omvat het volledige bereik van Seriële Puls Coder A varianten voor de S-serie motor generatie.

Binnen deze serie is de T001 de fundamentele variant — de oorspronkelijke vorm waarvan andere T-suffix varianten zijn geëvolueerd naarmate Fanuc de connectortype en mechanische details aanpaste voor verschillende motorlichaamgroottes en specificaties van machinebouwers.

Machines die vanaf de vroegste productieruns van CNC-werktuigmachines met S-serie motoren zijn gebouwd met T001 encoders, zijn waarschijnlijk de machines waarvoor dit specifieke onderdeelnummer vandaag de dag nog steeds nodig is.

Belangrijkste Specificaties

Niet-Alpha Product Positionering in de Fanuc Encoder Geschiedenis

Fanuc's encodergeneraties volgen de motorgeneraties die ze ondersteunen: conventionele pulscoders (incrementeel, A860-0300 serie) voor de vroegste DC en AC servomotoren; Seriële Puls Coder A (A860-0346 serie) voor de S-serie AC motoren; alpha serie encoders (A860-0360, A860-0370 families) voor alpha motoren; en alpha i / beta i serie encoders (A860-2000 en A860-2020 families) voor de huidige generatie.

De A860-0346-T001 bevindt zich in het Seriële A stadium van deze evolutie — de generatie waarin Fanuc overstapte van ruwe pulstreinen naar seriële communicatie, en van incrementeel naar absolute positie, terwijl nog steeds de rode dopbehuizing werd gebruikt die bekend was geworden door het S-serie motorontwerp.

Machines uitgerust met A860-0346-T001 encoders werden gebouwd in een periode waarin veel van de huidige high-volume bewerkingscentra voor het eerst werden geïnstalleerd.

Dat deze machines tientallen jaren later nog steeds in productie zijn, getuigt van de duurzaamheid van de onderliggende motor en mechanische structuur — maar het betekent ook dat de encoders op die motoren hun levensduur ver hebben bereikt, en vervangingsonderdelen zoals de A860-0346-T001 essentieel zijn om deze productieve activa draaiende te houden.

D-Sub Connector — Kabel Interface Context

De D-Sub connector op de A860-0346-T001 onderscheidt deze van latere A860-0346 varianten die ronde MS-stijl of andere connectortypes gebruiken. D-Sub connectoren waren gebruikelijk in industriële elektronica en CNC-machinebedrading van die tijd, en boden een betrouwbare, breed beschikbare connectornorm met goede contactbescherming wanneer correct gekoppeld.

De bestaande kabel in een machine gebouwd met T001 encoders zal eindigen in een bijpassende D-Sub connector aan het encoderuiteinde — een directe vervanging T001 encoder zal passen zonder kabelaanpassing, terwijl het gebruik van een andere T-suffix variant met een ander connectortype kabelaanpassing zou vereisen.

Bij het inkopen van vervangende T001 encoders, controleer of de D-Sub connector aanwezig en onbeschadigd is op de uitwisselingseenheid.

Schade aan de connector — verbogen pinnen, gebroken behuizingsclips of vervuiling in de contactholtes — is een veelvoorkomend gevolg van ruwe behandeling op de aftermarket en moet vóór installatie worden geïnspecteerd.

Veelgestelde Vragen

V1: Wat onderscheidt de A860-0346-T001 van de T041 en T101 binnen dezelfde familie?

Alle drie zijn 40.000 ppr Seriële Puls Coder A absolute encoders met dezelfde rode dop en Seriële A communicatieprotocol.

De T001 is de basisvariant met een D-Sub connector; de T041 en T101 varianten gebruiken verschillende connectortypes en hebben specifieke motor model compatibiliteitsbereiken.

De T101 is specifiek bevestigd voor modellen 0S tot 30S motoren; de T001 is de oorspronkelijke variant die paste bij de initiële S-serie motor releases.

Deze mechanische en connectorverschillen betekenen dat de drie varianten niet direct uitwisselbaar zijn zonder eerst te bevestigen dat de connector en montageafmetingen van de vervanging overeenkomen met de originele installatie.

V2: Het product wordt beschreven als "Niet-Alpha" — heeft dit invloed op de compatibiliteit met welke CNC dan ook?

Ja. "Niet-Alpha" geeft aan dat deze encoder behoort tot de S-serie motor generatie, en de CNC's die ermee communiceren zijn die welke zijn uitgerust met de Seriële Puls Coder A interfacekaart: specifiek de Fanuc digitale servo besturingssystemen voor de Zero-serie (0-C, 0-D) en de 16/18/21 Model A besturingen.

Alpha serie motoren gebruiken alpha encoders die communiceren via een ander serieel protocol; alpha i motoren gebruiken een verder geëvolueerd serieel protocol.

Het aansluiten van een Niet-Alpha Seriële A encoder op een versterker ontworpen voor alpha serie feedback veroorzaakt een incompatibiliteitsfout — de versterker kan het Seriële A protocol niet decoderen. De motor, versterker, encoder en CNC moeten allemaal tot compatibele generaties behoren.

V3: Kan de absolute positie oneindig worden gehandhaafd, of degradeert deze na verloop van tijd?

Absolute positie wordt gehandhaafd zolang de back-up batterij in de servo-versterker of batterijunit boven de ontladingsdrempel blijft.

De batterijchemie (meestal lithium primaire cellen) heeft een beperkte levensduur — meestal drie tot vijf jaar, afhankelijk van het gebruikspatroon, waarbij continue machinebediening de batterij langzamer verbruikt dan frequent aan- en uitzetten. Wanneer de batterijspanning daalt tot de waarschuwingsdrempel, genereert de CNC een BAT-alarm.

De batterij moet worden vervangen voordat de machine voor langdurig onderhoud wordt uitgeschakeld, aangezien het vervangen van de batterij terwijl de machine ingeschakeld blijft, gegevensverlies voorkomt. Zodra de positiegegevens verloren gaan door volledige batterijontlading, herstelt een referentie retourprocedure het nulpunt.

V4: Is het mogelijk om de A860-0346-T001 encoder te testen zonder deze van de motor te verwijderen?

Basis diagnostische tests zijn ter plaatse mogelijk. Op de CNC kan het monitoren van de servo feedbackstatus tijdens langzame asbeweging (met behulp van het diagnostische scherm of servo diagnostische gegevens) de communicatiekwaliteit onthullen — schone seriële gegevens zonder herverzendingverzoeken duiden op een gezonde encoder.

Het controleren van de encoderconnector aan de motorzijde op een veilige passing en schone contacten is een niet-invasieve eerste stap.

Echter, voor definitieve encoder evaluatie, met name wanneer vervuiling, schijfslijtage of lagerslijtage wordt vermoed, moet de motor worden verwijderd en de encoder worden getest op een speciale seriële A testbank met oscilloscoopverificatie van de seriële output onder rotatie — een correcte werkplaatstest die niet ter plaatse kan worden gerepliceerd.

V5: Wat zijn de beschikbare serviceopties voor een machine-down situatie met deze encoder?

Uitwisseling is de snelste herstelroute: een geteste, gegarandeerde uitwisselings-A860-0346-T001 (of bevestigd compatibel alternatief) kan binnen enkele uren worden verzonden en geïnstalleerd in regio's waar voorraad beschikbaar is.

Dien de complete motor met de defecte encoder in bij een gespecialiseerde serviceprovider — dit maakt het mogelijk om de encoderwissel, lagersinspectie, wikkelweerstandstest en isolatiecontrole uit te voeren als een complete motorrevisie in plaats van alleen een encoderwissel, wat de betere praktijk is voor een motor van deze leeftijd.

Waar uitwisselingsvoorraad niet beschikbaar is, is het inkopen van de A860-0346-T001 uit surpluskanalen het alternatief — surplusunits moeten elektrisch worden getest op een seriële A bank vóór installatie, aangezien fysieke inspectie alleen onvoldoende is om de functionaliteit van de encoder te bevestigen.
